专利号: 2019100084758
申请人: 瑞安市信博工艺品制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

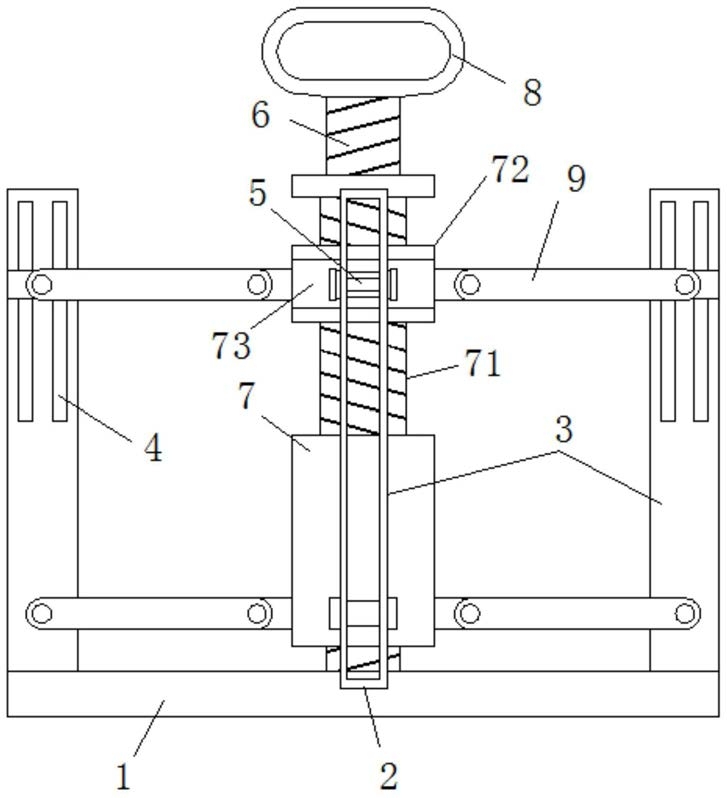

1.一种书本用包装展示架,包括托板(1),其特征在于:所述托板(1)的中心处通过轴承铰接连接螺杆(6),螺杆(6)的上端固定有环状的提手(8),所述螺杆(6)上螺纹连接套筒(7),所述托板(1)的上表面沿圆周走向等间隔呈辐射状开设有多个滑槽(2),所述滑槽(2)内部滑动连接有夹书框(3),所述夹书框(3)为方框结构,且夹书框(3)的上部和下部均通过连杆(9)连接套筒(7)。

2.根据权利要求1所述的一种书本用包装展示架,其特征在于:所述夹书框(3)的侧板外侧面的下部通过销杆和连杆(9)铰接连接套筒(7)的下部外侧面。

3.根据权利要求2所述的一种书本用包装展示架,其特征在于:所述套筒(7)的外侧面上部有外螺纹(71),且外螺纹(71)处螺纹连接有螺套(72),所述螺套(72)上转动套接有环套(73)。

4.根据权利要求3所述的一种书本用包装展示架,其特征在于:所述夹书框(3)的侧板上部开设有两个相互平行的条形通槽(4),所述夹书框(3)内部通过条形通槽(4)滑动连接有压书件(5)。

5.根据权利要求4所述的一种书本用包装展示架,其特征在于:所述压书件(5)包括压板(51),所述压板(51)的两相对侧边均固定有两个连接板(52),所述连接板(52)的端部固定连接扣板(53)。

6.根据权利要求5所述的一种书本用包装展示架,其特征在于:所述压板(51)位于夹书框(3)的侧板之间并平行于夹书框(3)的顶板和底板,所述压板(51)两侧的连接板(52)对应滑动插接在夹书框(3)上的条形通槽(4)上,所述扣板(53)位于夹书框(3)的侧板外侧面。

7.根据权利要求6所述的一种书本用包装展示架,其特征在于:所述扣板(53)通过销杆和连杆(9)铰接连接环套(73)的外侧面。
