专利号: 2019100117709
申请人: 南通理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

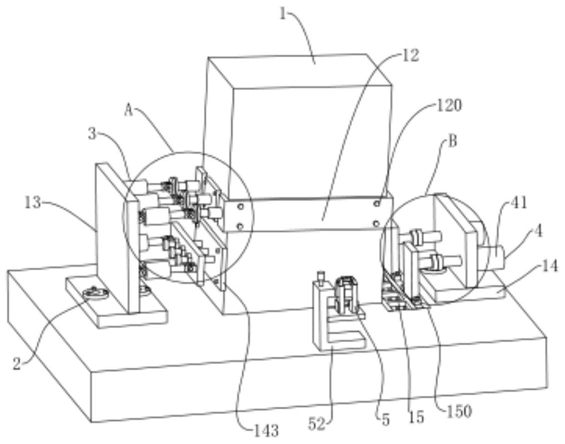

1.一种建筑物平移定量纠偏装置,包括通过若干个第一铆钉(110)铆接在建筑物(1)倾斜面上的第一固定板(11),所述建筑物(1)外部通过若干个第二铆钉(120)铆接有匚字形板(12),其特征在于:还包括:第一支撑架(13)和第二支撑架(14):所述第一支撑架(13)和所述第二支撑架(14)分别通过若干个锚杆(2)固定在地面上;

钢筋笼(15):所述钢筋笼(15)安置在所述建筑物(1)偏移较低侧地基边缘的槽道(150)内,在所述建筑物(1)被纠偏之后,所述钢筋笼(15)内浇注有混凝土;

驱动部件(3):所述驱动部件(3)连接在所述第一支撑架(13)上,所述驱动部件(3)拉动所述第一固定板(11)和所述匚字形板(12)对所述建筑物(1)进行纠偏;

推动部件(4):所述推动部件(4)连接在所述第二支撑架(14)上,所述推动部件(4)推动所述钢筋笼(15)向建筑物(1)偏移较低侧的地基处靠拢;

经纬仪(5):所述经纬仪(5)用于检测所述建筑物(1)的偏移度。

2.根据权利要求1所述的一种建筑物平移定量纠偏装置,其特征在于:所述驱动部件(3)包括第一液压缸(31)、第一法兰盘(311)、第二法兰盘(312)、第一锁紧螺栓(3110)、第一螺杆(32)和固定筒(33),所述第一液压缸(31)的缸体铰接在所述第一支撑架(13)上,所述第一液压缸(31)的活塞杆端部铰接在所述第一法兰盘(311)上,所述第一法兰盘(311)和所述第二法兰盘(312)通过若干个所述第一锁紧螺栓(3110)连接,所述第一螺杆(32)的一端焊接固定在所述第二法兰盘(312)端部,所述固定筒(33)的一端焊接固定在所述第一固定板(11)/匚字形板(12)上,所述第一螺杆(32)螺纹连接在所述固定筒(33)内。

3.根据权利要求1所述的一种建筑物平移定量纠偏装置,其特征在于:所述推动部件(4)包括第二液压缸(41)、第二固定板(42)和推板(43),所述第二液压缸(41)的缸体固定在所述第二支撑架(14)上,所述第二液压缸(41)的活塞杆端部固定在所述第二固定板(42)上,所述推板(43)沿水平滑移连接在所述槽道(150)内,所述第二固定板(42)拆卸连接在所述推板(43)上。

4.根据权利要求1所述的一种建筑物平移定量纠偏装置,其特征在于:所述第一支撑架(13)上还铰接有第三液压缸(141)的缸体,所述第三液压缸(141)的活塞杆端部铰接有第三固定板(142),所述建筑物(1)的墙面上通过若干个第三铆钉(1431)铆接固定有第四固定板(143),所述第四固定板(143)在靠近所述第三固定板(142)的一面固定有若干个第二螺杆(1432),若干个所述第二螺杆(1432)的一端分别穿过所述第三固定板(142),所述第三固定板(142)两侧的第二螺杆(1432)外部分别螺纹连接有紧固套(14321)。

5.根据权利要求1所述的一种建筑物平移定量纠偏装置,其特征在于:所述锚杆(2)包括柱体(21)、锥头部(22)、若干个支插部(23)、流道(211)、固定盘(24)和若干个第二锁紧螺栓(241),所述锥头部(22)位于所述柱体(21)的端部,若干个所述支插部(23)分别与所述柱体(21)一体成型,所述柱体(21)和所述支插部(23)内均开设有供混凝土流动的流道(211),所述支插部(23)上的所述流道(211)与外界连通,所述固定盘(24)固定在所述柱体(21)端部,所述固定盘(24)和所述第一支撑架(13)/第二支撑架(14)之间分别通过若干个第二锁紧螺栓(241)连接。

6.根据权利要求3所述的一种建筑物平移定量纠偏装置,其特征在于:所述第二固定板(42)上固定有第一固定杆(421),所述第二液压缸(41)的活塞杆端部固定有第二固定杆(422),所述第一固定杆(421)的端部具有与所述第一固定杆(421)一体成型的第一轴肩(4211),所述第二固定杆(422)端部具有与所述第二固定杆(422)一体成型的第二轴肩(4221),所述第一轴肩(4211)和所述第二轴肩(4221)的外部共同螺纹连接有螺纹环套(42111)。

7.根据权利要求1所述的一种建筑物平移定量纠偏装置,其特征在于:所述经纬仪(5)放置在水平板(51)上,所述水平板(51)沿竖直方向滑移连接在第三支撑架(52)上,所述水平板(51)上固定有滑块(511),所述第三支撑架(52)内开设有供所述滑块(511)竖直滑移的滑槽(521),所述滑块(511)内螺纹连接有第三螺杆(53),所述第三螺杆(53)的两端分别转动连接在所述第三支撑架(52)内。

8.一种权利要求1所述的建筑物平移定量纠偏装置的使用方法,其特征在于:具体包括以下步骤:

S1、将第一支撑架(13)放置到倾斜偏移建筑物(1)较高的一侧,将第二支撑架(14)放置到倾斜偏移建筑物(1)较低的一侧;

S2、将锚杆(2)上的柱体(21)和锥头部(22)穿过第一支撑架(13)/第二支撑架(14)穿入到地面里,拧紧固定盘(24)与第一支撑架(13)/第二支撑架(14)上的第二锁紧螺栓(241),之后通过柱体(21)的流道(211)端部向柱体(21)和支插部(23)内的流道(211)注入混凝土;

S3、在倾斜偏移建筑物(1)较低的一侧开挖槽道(150),槽道(150)开挖至地基处,将钢筋笼(15)放置到槽道(150)内并使得钢筋笼(15)与偏移建筑物(1)的地基贴合,将推板(43)放置到槽道(150)内;

S4、将第一固定板(11)通过第一铆钉(110)铆接固定到建筑物(1)墙面上,将匚字形板(12)通过第二铆钉(120)铆接固定到建筑物(1)墙面上;

S5、将第一螺杆(32)螺纹旋入到管筒内,将第一法兰盘(311)和第二法兰盘(312)通过第一锁紧螺栓(3110)连接,使得第一液压缸(31)的活塞杆与第一螺杆(32)实现连接;

S6、将第二固定板(42)上的第一固定杆(421)端部的第一轴肩(4211)和第二固定杆(422)端部的第二轴肩(4221)端面贴合,并螺纹连接第一轴肩(4211)和第二轴肩(4221)外部的螺纹环套(42111),使得第二液压缸(41)的活塞杆端部与第二固定板(42)实现连接;

S7、将第四固定板(143)上的第二螺杆(1432)一端穿过第三固定板(142),并拧紧第二螺杆(1432)外部的紧固套(14321);

S8、启动第一液压缸(31)和第三液压缸(141)对偏移建筑物(1)较高侧进行牵拉,利用经纬仪(5)检测建筑物(1)偏移的纠偏情况,当建筑物(1)偏移被完全纠偏时,利用第二液压缸(41)将钢筋笼(15)推送到与偏移建筑物(1)较低侧地基贴合,之后向钢筋笼(15)内注入混凝土进行固定。

9.根据权利要求8的一种建筑物平移定量纠偏装置的使用方法,其特征在于:注入钢筋笼(15)的混凝土采用标号为C40的混凝土,注入锚杆(2)内的混凝土为标号C60的混凝土。

10.根据权利要求8的一种建筑物平移定量纠偏装置的使用方法,其特征在于:将经纬仪(5)放置到水平板(51)后,进行以下步骤:a、调平经纬仪(5):以水平气泡在三个角度的任意一个角度都居中为准,选择任意一个面,调整水平管的气泡并使之居中,然后将仪器旋转90度再观察水平管的气泡是否居中,使水平管的气泡在任何一个面都在居中;

b、将望远镜对准建筑物的最高点,固定好角度,然后向下调整视点,最后用小尺子量出望远镜十字线对准的位置到相应墙角的距离,即该建筑物(1)的垂直度偏差。
