专利号: 2019100130760
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

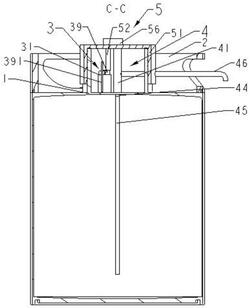

1.一种恒压式啤酒实时保鲜酒桶,其特征在于,包括:啤酒桶(1)、啤酒提手架(2)、压缩气体输送装置(3)、啤酒输出装置(4)、按钮控制装置(5);所述啤酒提手架(2)通过螺纹连接固定安装在所述啤酒桶(1);所述压缩气体输送装置(3)中的压缩气体箱(31)通过密封胶固定安装在所述啤酒桶(1)上部的圆形槽上;所述啤酒输出装置(4)中的单向阀(44)通过螺纹连接固定安装在所述啤酒桶(1)的上盖上;所述按钮控制装置(5)中的啤酒瓶盖(51)通过螺纹连接固定安装在所述啤酒桶(1)的瓶口上;所述压缩气体输送装置(3)包括:压缩气体箱(31)、气体调节阀(32)、气体调节阀盖(33)、出气控管(34)、弹簧I(35)、卡棒管(36)、挡气棒(37)、翘板(38)、输送气体开关(39)、气体输送软管(391)、空气单向阀(392)、进气阀(393);

所述压缩气体箱(31)为圆柱状结构,内部存放压缩气体,该压缩气体为一种无色无臭的液态氮气,具有在小压强的空间内瞬间气化的特性,压缩气体的瞬间气化特性快速增大所述啤酒桶(1)内压强的同时又降低所述啤酒桶(1)内的温度,起到对所述啤酒桶(1)内的啤酒保鲜的功能,上部开有一个带有螺纹的阶梯状圆孔和一个圆形槽,底部开有一个带有螺纹的阶梯状圆孔,所述气体调节阀(32)为阶梯状空心结构,下部外壁上开有螺纹,通过螺纹连接固定安装在所述压缩气体箱(31)上,其上部外壁上加工有小直齿,通过转动小齿轮来调节所述气体调节阀(32)的上下移动,顶端开有小圆孔,所述气体调节阀盖(33)为空心圆柱状结构,底部开有小圆孔是压缩气体从所述压缩气体箱(31)上部的阶梯状圆孔内进入所述气体调节阀(32)内的小通道,所述气体调节阀盖(33)通过过盈配合固定安装所述气体调节阀(32)的底部,随所述气体调节阀(32)进行上下移动,所述出气控管(34)为半空心阶梯状结构,是压缩气体从所述气体调节阀(32)进入所述气体输送软管(391)的通道;所述出气控管(34)的轴肩上部为空心结构,开有矩形孔和圆环形凹槽,顶部外侧开有螺纹,所述出气控管(34)的轴肩下部为实心结构,所述弹簧I(35)安装在所述出气控管(34)的轴肩上,使所述出气控管(34)的底端压紧在所述气体调节阀盖(33)的底部,挡住所述气体调节阀盖(33)的底部小圆孔,防止压缩气体从所述压缩气体箱(31)上部的阶梯状圆孔进入所述气体调节阀(32)内,所述出气控管(34)上部通过间隙配合轴向定位在所述气体调节阀(32)顶端小圆孔上并形成移动副,所述出气控管(34)在所述气体调节阀(32)顶端小圆孔上进行上下移动,所述出气控管(34)受力向上移动时,所述出气控管(34)的底部与所述气体调节阀盖(33)底部产生间隙,压缩气体从所述气体调节阀盖(33)底部小圆孔进入所述气体调节阀(32)内,又经所述出气控管(34)上部的矩形孔进入所述出气控管(34)内,所述弹簧I(35)压紧密封圈,防止压缩气体从所述出气控管(34)与所述气体调节阀(32)的间隙流出;所述出气控管(34)不受力时,所述弹簧I(35)将所述出气控管(34)的底端压紧在所述气体调节阀盖(33)的底部,所述卡棒管(36)为空心圆柱状结构,外部通过螺纹连接固定安装在所述压缩气体箱(31)的上部阶梯状圆孔的底部,所述挡气棒(37)为实心T型圆柱状结构,所述挡气棒(37)的上部通过间隙配合通过T形轴肩轴向定位在所述卡棒管(36)内侧并形成移动副,所述挡气棒(37)在所述卡棒管(36)内侧上进行下移动,所述挡气棒(37)的上部顶端经圆柱状的压块被所述气体调节阀盖(33)的底部压在所述卡棒管(36)内,所述挡气棒(37)的下部位于所述压缩气体箱(31)的内部,所述气体调节阀盖(33)上升时,所述挡气棒(37)顶部所受到的压力减小,压缩空气从所述压缩气体箱(31)内经所述挡气棒(37)与卡棒管(36)内的间隙进入所述压缩气体箱(31)上部阶梯状圆孔内;所述翘板(38)为一端开槽的长方体结构,开槽端的中间加工有与所述出气控管(34)相配合的圆孔,将所述翘板(38)的开槽端打开后安装到所述出气控管(34)上,使其卡紧在所述出气控管(34)上部的圆环形凹槽上,所述翘板(38)未开槽端为实体结构;按压所述翘板(38)的未开槽端从而带动所述出气控管(34)实现上下移动;所述输送气体开关(39)的下部为侧壁带有矩形孔的空心圆柱状结构,所述输送气体开关(39)下部的空心圆柱与所述压缩气体箱(31)的圆形槽间隙配合,并形成移动副,所述输送气体开关(39)在所述压缩气体箱(31)的圆形槽内进行上下移动,所述输送气体开关(39)受外界压力向下移动时以所述压缩气体箱(31)上的小半圆柱体为支点,使所述翘板(38)的开槽端向上移动,所述输送气体开关(39)在不受外界压力时,被所述翘板(38)进行复位,所述气体输送软管(391)为长管状的塑料结构,具有柔韧性,两端内侧装有带螺纹的金属头,一端与所述出气控管(34)上部进行螺纹连接,被密封胶所密封,另一端与所述空气单向阀(392)的上端进行螺纹连接,被密封胶所密封,所述空气单向阀(392)的另一端穿过啤酒桶(1)的上盖,被固定螺母所固定安装在啤酒桶(1)上盖的内侧,通过密封胶所密封,所述进气阀(393)是外界进入所述压缩气体箱(31)的入口,与所述压缩气体箱(31)底端的阶梯状的圆孔进行螺纹连接,固定安装在所述压缩气体箱(31)的底端;所述气体调节阀(32)向上移动带动所述气体调节阀盖(33)向上移动,使所述挡气棒(37)顶端受到圆柱状压块的作用力减小,所述挡气棒(37)被所述压缩气体箱(31)内的压缩气体所顶起而上移,所述挡气棒(37)与所述卡棒管(36)的间隙将增大,加快压缩气体从所述压缩气体箱(31)内部流入所述压缩气体箱(31)上部的阶梯状圆孔的速度;所述气体调节阀(32)向下移动又间接增大所述挡气棒(37)顶端的作用力,使所述挡气棒(37)的位置下移,所述挡气棒(37)与所述卡棒管(36)的间隙将减小,降低压缩气体从所述压缩气体箱(31)内部流入所述压缩气体箱(31)上部的阶梯状圆孔内的速度;所述啤酒输出装置(4)包括:啤酒外流控管(41)、阀杆(42)、弹簧II(43)、单向阀(44)、啤酒内流管(45)、啤酒输出管(46);所述啤酒外流控管(41)为空心圆柱状结构,控制啤酒的外流范围,下端内侧带有螺纹,通过螺纹连接固定安装在啤酒桶(1)的上盖上,中部开有带有螺纹的圆孔,所述阀杆(42)位于所述啤酒外流控管(41)内部,通过螺纹连接固定安装在所述单向阀(44)的上端,所述阀杆(42)的上下移动实现控制所述单向阀(44)的开关,所述弹簧II(43)安装在所述阀杆(42)上,使所述阀杆(42)在不受力时保持复位状态,所述单向阀(44)另一端穿过所述啤酒桶(1)的上盖,被固定螺母所固定安装在啤酒桶(1)的上盖内侧,通过密封胶所密封,所述啤酒内流管(45)为长细管结构,位于啤酒桶(1)内,通过螺纹连接固定安装在所述单向阀(44)的下端,是啤酒进入所述啤酒外流控管(41)的通道,所述啤酒输出管(46)为长细管结构,前端外侧带有螺纹,穿过所述啤酒提手架(2)、所述啤酒桶(1)、所述按钮控制装置(5)的啤酒瓶盖(51)上的圆孔,通过螺纹连接固定安装在所述啤酒外流控管(41)上,后端呈90°向下弯曲,所述啤酒输出管(46)是啤酒流出外界的通道;所述按钮控制装置(5)包括:啤酒瓶盖(51)、按压棒I(52)、按压棒II(53)、弹簧III(54)、弹簧IV(55)、按钮(56);所述啤酒瓶盖(51)为空心圆柱状结构,内侧带有螺纹,中部开有圆孔,上端开有一个圆形凹槽,凹槽顶部开有两个不同大小的圆形孔,其中大圆孔与啤酒外流控管(41)内孔的孔径相同位于同一条轴线上,所述按压棒I(52)为实心阶梯圆柱状结构,所述按压棒I(52)的轴肩与所述啤酒瓶盖(51)凹槽的小圆孔间隙配合,并形成移动副,所述按压棒I(52)在所述啤酒瓶盖(51)凹槽的小圆孔上进行上下移动,所述按压棒I(52)的底端由输送气体开关(39)的上端所支撑,所述按压棒I(52)向下移动带动输送气体开关(39)下移,使压缩气体从压缩气体输送装置(3)进入啤酒桶(1)内,所述按压棒II(53)为实心阶梯圆柱状结构,所述按压棒II(53)轴肩下部与所述啤酒瓶盖(51)凹槽的大圆孔间隙配合,并形成移动副,所述按压棒II(53)的下部外侧同时与啤酒外流控管(41)内侧进行间隙配合,防止啤酒从啤酒外流控管(41)的上方流出,所述按压棒II(53)在所述啤酒瓶盖(51)凹槽的大圆孔上及啤酒外流控管(41)内侧进行上下移动,所述按压棒II(53)的底端由阀杆(42)的上端所支撑,所述按压棒II(53)向下移动带动控制阀杆(42)下移,进而控制单向阀(44)的开通,使啤酒流出啤酒桶(1),所述弹簧III(54)安装在所述按压棒I(52)上,底端由所述啤酒瓶盖(51)凹槽上部所支撑,上部被所述按压棒I(52)的轴肩所压制,使所述按压棒I(52)在不受力时保持复位状态;所述弹簧IV(55)安装在所述按压棒II(53)上,底端由所述啤酒瓶盖(51)凹槽上部所支撑,上部被所述按压棒II(53)的轴肩所压制,使所述按压棒II(53)在不受力时保持复位状态,所述按钮(56)为空心圆柱状结构,顶端内侧由所述按压棒I(52)、按压棒II(53)的轴肩上部顶端所支撑,所述按钮(56)的外侧通过间隙配合轴向定位在所述啤酒瓶盖(51)上端圆形槽上,所述按钮(56)在所述啤酒瓶盖(51)上端圆形槽上进行上下移动,所述按钮(56)的顶部受压力向下移动会带动所述按压棒I(52)、按压棒II(53)同时下移;所述按钮(56)的顶部在不受压力时,所述按钮(56)被所述弹簧III(54)、弹簧IV(55)经所述按压棒I(52)、按压棒II(53)顶起而进行复位。

2.根据权利要求1所述的一种恒压式啤酒实时保鲜酒桶,其特征在于,还包括具体操作步骤,首先根据啤酒桶单位时间内输出量,调节气体调节阀(32)以控制压缩气体箱(31)中压缩气体单位时间的输送量;用手按压按钮(56),按压棒I(52)、按压棒II(53)的顶部受压力同时向下移动,进而分别带动输送气体开关(39)、阀杆(42)向下移动;阀杆(42)的向下移动将单向阀(44)打开,啤酒桶(1)内的啤酒经啤酒内流管(45)、啤酒外流控管(41)、啤酒输出管(46),流出啤酒桶(1)外;输送气体开关(39)的向下移动将带动翘板(38)开槽端向上移动,进而带动出气控管(34)向上移动,出气控管(34)的底部将与气体调节阀盖(33)底端上产生间隙,压缩气体箱(31)中压缩气体经压缩气体箱(31)的阶梯状圆孔进入气体调节阀(32)内,经出气控管(34)上部的矩形孔进入出气控管(34)内,进而进入气体输送软管(391)内,进入气体输送软管(391)内的压缩气体由液态变成气态使气体输送软管(391)内的压强快速增大,当气体输送软管(391)内的压强大于啤酒桶(1)内的压强时,空气单向阀(392)将被打开,气体进入啤酒桶(1)内,用来补充啤酒的流出对啤酒桶(1)内部压强的减少量,使啤酒桶(1)内的压强保持一定数值,实现持续啤酒桶(1)内的啤酒持续自动流出;松开按钮(56)后,按压棒I(52)、按压棒II(53)顶部受到的压力将消失,弹簧III(54)、弹簧IV(55)分别将按压棒I(52)、按压棒II(53)进行复位,按钮(56)将被按压棒I(52)、按压棒II(53)顶到原来的位置,同时输送气体开关(39)、阀杆(42)顶部受到的压力将消失;阀杆(42)的顶部在不受压力情况下,阀杆(42)将被弹簧II(43)进行复位,使单向阀(44)关闭,进而关闭啤酒桶(1)内的啤酒的输出;输送气体开关(39)的顶部在不受压力情况下,输送气体开关(39)将被翘板(38)进行复位,出气控管(34)受到向上的推力消失,出气控管(34)将被弹簧I(35)进行复位,出气控管(34)的底部将紧紧压在气体调节阀盖(33)底端上,关闭压缩气体箱(31)中压缩气体的输送。
