专利号: 201910017516X
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

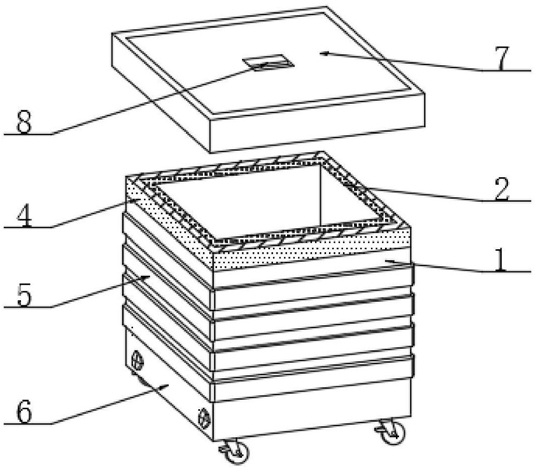

1.一种用于广告宣传纸的包装运输箱体,其包括稳固底座(6)、箱体组件和上盖(7),其中,所述稳固底座(6)的上端面上固定支撑连接有所述箱体组件,所述箱体组件的最顶端采用磁性吸附件可拆卸的扣合吸附有所述上盖(7);其特征在于,所述箱体组件包括多节上下扣合定位叠放在一起的箱节(5),上下相邻的两节所述箱节(5)之间采用升降顶升件(11)连接在一起,且所述升降顶升件(11)布置在所述箱节(5)上端面的四个角上的角部凹槽(14)内,所述箱节(5)的下端面的四个角上对应所述角部凹槽(14)的位置设置有可拆卸连接件(16),所述可拆卸连接件(16)能够与所述升降顶升件(11)可拆卸的连接在一起;

所述箱节(5)内的底部还可选择拆卸安装的设置有支撑底板(15),所述支撑底板(15)使得对所述箱体组件内部箱腔的上下隔开设置,以便于存放不同的广告宣传纸或者将相同的广告宣传纸分隔开设置;

当某个箱节(5)的所述升降顶升组件顶升时,能够使得该箱节(5)与其相邻的上方的箱节(5)之间具有间隙,以便于对广告宣传纸进行取出或者放入操作;

每个所述箱节(5)均为双层减震结构。

2.根据权利要求1所述的一种用于广告宣传纸的包装运输箱体,其特征在于,所述升降顶升件(11)采用气缸。

3.根据权利要求1所述的一种用于广告宣传纸的包装运输箱体,其特征在于,所述可拆卸连接件(16)包括锁紧座(18)、锁紧块(20)和固定销轴(19),其中,所述锁紧座(18)固定在所述箱节(5)的底部的角部位置,且所述锁紧座(18)向下延伸出所述箱节底部,所述锁紧座(18)内部设置有下端开口的凹槽,所述锁紧座的一侧设置有固定在箱节底部的固定销轴(19),所述固定销轴(19)上可转动的设置有锁紧块(20),所述锁紧座(18)上靠近所述锁紧块(20)的一侧设置有开槽,所述开槽允许所述锁紧块(20)的锁紧连接端伸入所述锁紧座内,且所述升降顶升件的顶部输出端设置有伸入所述锁紧座的凹槽内的锁紧端,所述锁紧端的侧壁设置有锁紧槽,所述锁紧槽与所述锁紧块的锁紧连接端相适配,当所述锁紧连接端与所述锁紧槽配合时,实现所述可拆卸连接件与所述升降顶升件(11)的连接固定,当所述锁紧连接端从所述锁紧座伸出时,实现所述可拆卸连接件与所述升降顶升件的拆卸。

4.根据权利要求3所述的一种用于广告宣传纸的包装运输箱体,其特征在于,所述锁紧块(20)偏心的转动安装在所述固定销轴,且所述锁紧块(20)的偏心大端为锁紧连接端,当所述锁紧连接端转动至远离所述锁紧槽的一侧时,与所述锁紧连接端相对的一端不伸入所述锁紧槽内,所述锁紧块与所述固定销轴之间还设置有扭簧,所述扭簧使得所述锁紧块的锁紧连接端保持伸入所述锁紧座的开槽内。

5.根据权利要求2所述的一种用于广告宣传纸的包装运输箱体,其特征在于,箱节(5)包括外箱壳(1)、内箱体(2)和减震连接件(3),其中,所述外箱壳(1)的内表面固定连接有内箱体(2),所述外箱壳(1)与内箱体(2)之间通过连接件(3)固定连接,最顶部的箱节的所述外箱壳(1)与上盖(7)之间通过第一磁条(4)固定连接,最下端的箱节的所述外箱壳(1)的下表面固定连接有稳固底座(6)。

6.根据权利要求5所述的一种用于广告宣传纸的包装运输箱体,其特征在于,所述上盖(7)的上表面开设有凹槽把手(8),所述第一磁条(4)与外箱壳(1)固定连接,所述上盖(7)的内表面侧面固定连接有与第一磁条(4)相互吸引的第二磁条;所述内箱体(2)的内表面及稳固底座(6)的下表面均固定连接有防滑垫(9),所述内箱体(2)及稳固底座(6)与防滑垫(9)之间均通过树脂胶合连接,所述防滑垫(9)是一种橡胶材质的构件。

7.根据权利要求6所述的一种用于广告宣传纸的包装运输箱体,其特征在于,所述连接件(3)包括第一连接板(301),所述第一连接板(301)的侧面固定连接有活动杆(302),所述活动杆(302)的外表面套接有套筒(303),所述套筒(303)的侧面固定连接有第二连接板(304),所述第一连接板(301)的侧面靠近活动杆(302)的外侧位置处固定连接有减震弹簧(305),所述活动杆(302)的一端固定连接有第一磁块(306),所述第二连接板(304)的侧面固定连接有第二磁块(307),所述第一磁块(306)与第二磁块(307)的相对面为同名相斥磁极。

8.根据权利要求7所述的一种用于广告宣传纸的包装运输箱体,其特征在于,所述外箱壳(1)与内箱体(2)之间还设置有多根水平布置的导向柱(10),所述外箱壳(1)的内壁和内箱体(2)的外壁之间均设置有导向槽,所述导向柱(10)的两端在所述导向槽内导向移动。

9.根据权利要求1所述的一种用于广告宣传纸的包装运输箱体,其特征在于,所述稳固底座(6)包括基座(601),所述基座(601)的下表面开设有限位槽(602),所述限位槽(602)的内部固定连接有限位杆(603),所述限位槽(602)和限位杆(603)之间通过限位栓(604)固定连接,所述限位杆(603)的下端固定连接有移动轮(605);所述限位杆(603)包括杆体(6031),所述杆体(6031)的侧面开设有第一限位孔(6032),所述杆体(6031)的侧面靠近第一限位孔(6032)的下侧位置处开设有第二限位孔(6033),所述限位栓(604)与第一限位孔(6032)处于连接状态时,移动轮(605)完全伸出限位槽(602),所述限位栓(604)与第二限位孔(6033)处于连接状态时,移动轮(605)完全进入限位槽(602)。

10.根据权利要求5所述的一种用于广告宣传纸的包装运输箱体,其特征在于,所述外箱壳(1)的底部设置有定位肩(13),所述外箱壳(1)的顶部设置有定位槽(12),所述定位肩(13)定位卡设在所述定位槽(12)内,以便对箱节之间的扣合连接进行定位,所述支撑底板(15)的四周设置有多个定位卡(21),所述外箱壳和内箱体的底部设置有定位卡槽,所述定位卡(21)卡设在所述定位卡槽内,且所述定位卡(21)采用螺柱(22)进行锁紧固定在所述外箱壳和内箱体上。
