专利号: 2019100180312
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 织造
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

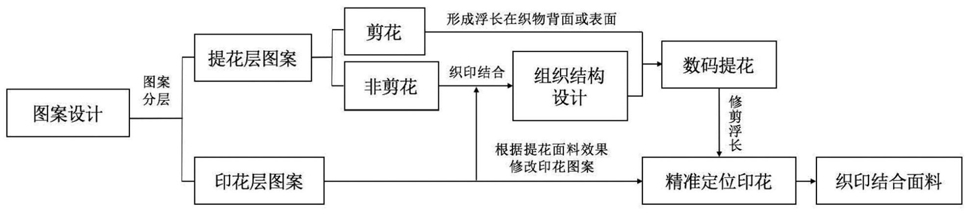

1.一种基于剪花工艺的织印结合提花织物织造方法,其特征在于,包括以下步骤:(1)数码图案设计:设计数码图案,数码图案分为印花层图案和提花层图案,提花层图案分为剪花部分和非剪花部分,其中,数码图案中的纯色部分为剪花部分,数码图案中彩色部分去色后的灰度图为非剪花部分,数码图案中去除纯色部分和灰度图后的彩色图为印花层图案;

(2)提花层组织设计:

①针对非剪花部分进行影光组织库设计,选择一个基本组织A,基本组织A的有效选择范围为原非剪花部分组织的斜纹或缎纹,经纬组织循环数相同并记为M,将基本组织A向右沿纬向加强1,形成一组影光组织,其所有组织组成影光组织库,影光组织数目为M*(M-2)+1个,②针对剪花部分进行组织设计,提花织物的多个纬线中,选择其中一个作为甲纬,甲纬与经纱交织位置绘制地部组织B,除甲纬外的其余所有纬线全部为经组织点或纬组织点,除甲纬以外的纬线不与经纱交织,并形成浮长;

(3)织物结构图设计:将步骤(1)得到的数码图案进行去色形成灰度图,并将灰度级别调整至不超过影光组织数目,将灰度图中灰度与影光组织一一替换,形成非剪花部分织物结构图,图案纯色部分与剪花部分组织相对应进行组织结构填充,形成剪花部分织物结构图;

(4)织造:按数码图案设计过程中的纹理色效果选择经线和纬线,根据步骤(1)-步骤(3)得到的织物结构图,设定经纬密度,将织物结构图加上选纬信息,织造得到剪花效果的提花织物;

(5)剪花浮长处理:对步骤(4)的提花织物进行浮长修剪;

(6)印花:根据浮长处理后的提花织物纹理及布局效果,将步骤(1)得到的彩色图保持位置不变,进行提花织物表面印花,即完成成品的织造与印花。

2.根据权利要求1所述的一种基于剪花工艺的织印结合提花织物织造方法,其特征在于:步骤(1)中,印花层图案与提花层图案尺寸相同。

3.根据权利要求1所述的一种基于剪花工艺的织印结合提花织物织造方法,其特征在于:步骤(2)中,经纬组织循环数M在5-48之间。

4.根据权利要求1所述的一种基于剪花工艺的织印结合提花织物织造方法,其特征在于:步骤(2)中,浮长全部位于织物背面或织物正面。

5.根据权利要求1所述的一种基于剪花工艺的织印结合提花织物织造方法,其特征在于,步骤(3)中,非剪花部分织物结构图的获取方式为:①非剪花部分的表组织:根据影光渐变的灰度特征,确定灰度图中不同灰度级别与影光组织库中的纬面到经面组织的替代关系,并保持不变;

②非剪花部分的里组织:取影光组织库中经组织点最多的经面组织进行背衬。

6.根据权利要求1所述的一种基于剪花工艺的织印结合提花织物织造方法,其特征在于:步骤(5)中,浮长修剪是指将步骤(1)中纯色部分的纬线浮长根据设计需要进行修剪。

7.根据权利要求6所述的一种基于剪花工艺的织印结合提花织物织造方法,其特征在于:步骤(5)中,浮长修剪是指将步骤(1)中纯色部分的纬线浮长沿图案轮廓全部剪去,或剪掉部分留做流苏。
