专利号: 2019100212633
申请人: 谭斌
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

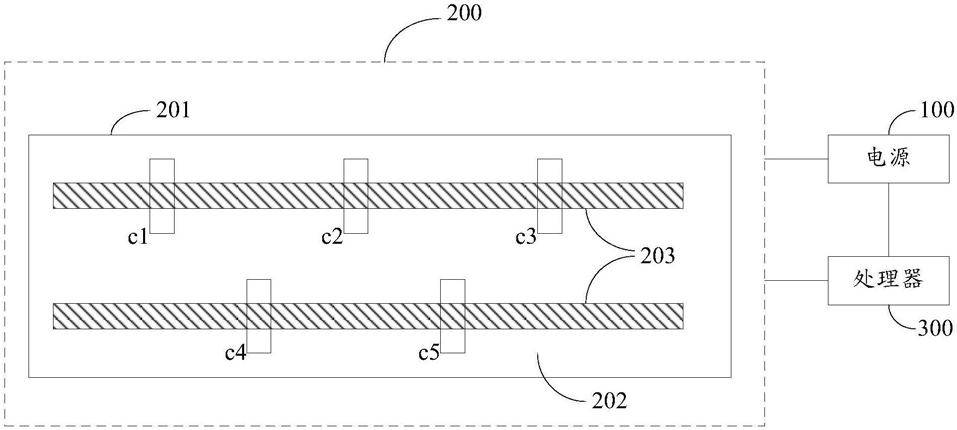

1.一种钢筋间距检测设备,其特征在于,所述钢筋间距检测设备包括电源、检测工具和处理器;其中,所述检测工具包括工具尺身、绝缘固定支座和至少两根螺旋电阻丝;所述螺旋电阻丝上设有若干电流采样点,用于采集电流;所述螺旋电阻丝固定在所述绝缘固定支座上,所述绝缘固定支座固定在所述工具尺身上;

所述电源,用于在所述检测工具与若干待检测钢筋同时接触时,为所述检测工具提供预设电流;

所述检测工具,用于检测各电流采样点采集到的采样电流值,并将所述采样电流值发送至所述处理器;

所述处理器,用于根据各采样电流值确定各待检测钢筋的间距。

2.如权利要求1所述的钢筋间距检测设备,其特征在于,所述处理器还用于根据各电流采样点的电压和各采样电流值获得各电流采样点的电阻值;

所述处理器,还用于根据预设电阻距离表,获取各电流采样点的电阻值对应的目标距离,所述预设电阻距离表反映电阻值与距离的映射关系;

所述处理器,还用于获取各电流采样点之间的预设固定距离,根据所述预设固定距离和所述目标距离确定各待检测钢筋的间距。

3.如权利要求2所述的钢筋间距检测设备,其特征在于,所述检测工具还用于将所述检测工具的目标电流采样点作为电流输入点;

所述检测工具,还用于接收所述电源输入的预设电流,并获取除电流输入点外的各电流采样点的采样电流值,并将所述采样电流值发送至所述处理器。

4.如权利要求3所述的钢筋间距检测设备,其特征在于,所述检测工具还用于在与若干待检测钢筋同时接触时,确定各待检测钢筋接触的接触点;

所述检测工具,还用于以各接触点为中心,将距离各接触点最近的电流采样点作为电流输入点。

5.如权利要求4所述的钢筋间距检测设备,其特征在于,所述检测工具还用于确定所述电流输入点所属的目标电阻丝,并获取与所述目标电阻丝相隔的电阻丝上至少两个电流采样点采集的目标电流值;

所述检测工具,还用于将所述目标电流值作为目标待检测钢筋对应的目标采样电流值,依次获取各待检测钢筋对应的采样电流值,并将各采样电流值发送至所述处理器。

6.一种基于权利要求1-5中任一项所述的钢筋间距检测设备提出的钢筋间距测量方法,其特征在于,所述钢筋间距测量方法包括:电源在检测工具与若干待检测钢筋同时接触时,为所述检测工具提供预设电流;

所述检测工具检测各电流采样点采集到的采样电流值,并将所述采样电流值发送至处理器;

所述处理器根据各采样电流值确定各待检测钢筋的间距。

7.如权利要求6所述的钢筋间距测量方法,其特征在于,所述处理器根据各采样电流值确定各待检测钢筋的间距,具体包括:处理器根据各电流采样点的电压和各采样电流值获得各电流采样点的电阻值;

处理器根据预设电阻距离表,获取各电流采样点的电阻值对应的目标距离,所述预设电阻距离表反映电阻值与距离的映射关系;

处理器获取各电流采样点之间的预设固定距离,根据所述预设固定距离和所述目标距离确定各待检测钢筋的间距。

8.如权利要求7所述的钢筋间距测量方法,其特征在于,所述检测工具检测各电流采样点采集到的采样电流值,并将所述采样电流值发送至处理器,具体包括:检测工具将所述检测工具的目标电流采样点作为电流输入点;

检测工具接收所述电源输入的预设电流,并获取除电流输入点外的各电流采样点的采样电流值,并将所述采样电流值发送至所述处理器。

9.如权利要求8所述的钢筋间距测量方法,其特征在于,所述检测工具将所述检测工具的目标电流采样点作为电流输入点,具体包括:检测工具与若干待检测钢筋同时接触时,确定各待检测钢筋接触的接触点;

检测工具以各接触点为中心,将距离各接触点最近的电流采样点作为电流输入点。

10.如权利要求9所述的钢筋间距测量方法,其特征在于,所述检测工具以各接触点为中心,将距离各接触点最近的电流采样点作为电流输入点之后,所述钢筋间距测量方法还包括:检测工具确定所述电流输入点所属的目标电阻丝,并获取与所述目标电阻丝相隔的电阻丝上至少两个电流采样点采集的目标电流值;

检测工具将所述目标电流值作为目标待检测钢筋对应的目标采样电流值,依次获取各待检测钢筋对应的采样电流值,并将各采样电流值发送至所述处理器。
