1.一种钨钼矿球团的制备方法，其特征在于：

步骤一：矿粉预处理

将矿粉加入到球磨机中进行球磨；球磨完成后矿粉的比表面积大于0.15m2/g；

步骤二：混合造球

将复合还原剂加入到矿粉进行干混，复合还原剂包括改性碳化硅、改性石英和添加剂，其中改性碳化硅与改性石英的质量之比为α，α取值为0.7～1.5，添加剂包括焦粉；混匀完成后再向混合料中加入粘结剂，并通过圆盘造球机制备得到钨钼矿球团，将矿粉混合料加入圆盘造球机中，加水在圆盘造球机上制备得到5～8mm的钨钼矿球团。

2.根据权利要求1所述的一种钨钼矿球团的制备方法，其特征在于：还原剂与矿粉的配比为

其中γ的取值为5～6，其中α为改性碳化硅与改性石英的质量之比；则W1为矿粉中CaWO4的质量百分含量，％；

W2为矿粉中CaMoO4的质量百分含量，％；

W3为矿粉中Ca5(PO4)3F的质量百分含量，％。

3.根据权利要求1所述的一种钨钼矿球团的制备方法，其特征在于：在碳化硅粉和硅粉中加入高岭土，加水混合后得到改性碳化硅。

4.根据权利要求1所述的一种钨钼矿球团的制备方法，其特征在于：改性石英为在表面包覆有包覆组分的石英，该包覆组分包括沥青。

5.根据权利要求1所述的一种钨钼矿球团的制备方法，其特征在于：将矿粉混合料加入圆盘造球机中，在圆盘造球机上向低品位钨钼矿、复合还原剂和粘结剂的混合物中喷水，粘结剂吸水后成为胶泥，在圆盘造球机滚动机械力的作用下，团块中的胶泥从内向外挤排，到球团表面后粘合低品位钨钼矿、复合还原剂和粘结剂的混合粉料，直至形成合格球团排出圆盘造球机，得到钨钼矿球团。

6.根据权利要求3所述的一种钨钼矿球团的制备方法，其特征在于：制备改性碳化硅：(1)将碳化硅粉和硅粉中加入高岭土在烘箱中烘干，先向碳化硅粉中加入高岭土并在搅拌机中搅拌均匀；

(2)再一边向搅拌机雾化的水溶液，一边向搅拌机中加入硅粉，加完之后继续混合均匀形成颗粒状，并加热烘干得到改性碳化硅；所述碳化硅粉和硅粉的质量之比为2～4∶1。

7.根据权利要求4所述的一种钨钼矿球团的制备方法，其特征在于：制备改性石英：(1)先采用酸性溶液对石英进行酸洗，酸洗完成后加入水玻璃混合均匀，水洗、过滤，取沉淀物进行烘干；

(2)将烘干后的石英与包覆组分在反应釜中进行混合，改性石英的石英与包覆组分的质量比为6-7∶1，反应釜升温50-90℃，继续混合搅拌得到改性石英。

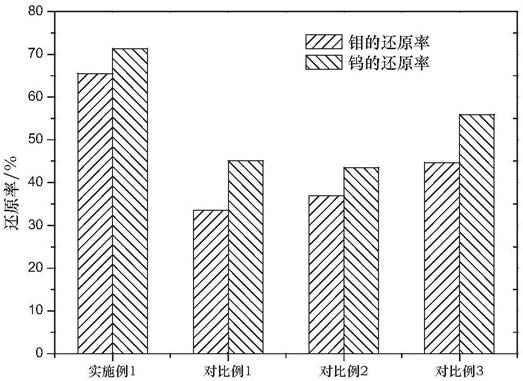

8.火法冶炼低品位钨钼矿的方法，其特征在于：采用权利要求1-7任意一项所述的方法制备钨钼矿球团，将钨钼矿球团放入烘箱中进行烘干，烘干完成后冷却至室温，而后将球团在真空炉中升温还原，真空度控制为100～150Pa，冶炼温度为1300～1500℃。

9.根据权利要求9所述的火法冶炼低品位钨钼矿的方法，其特征在于：真空炉的升温制度为：先以10℃/min升温至800℃；而后以8℃/min升温至1200℃；并以5℃/min升温至冶炼温度为1300～1500℃，冶炼时间1～3h。
