1.一种火法冶炼低品位钨钼矿的钨钼矿球团，其特征在于：包括复合还原剂、矿粉和粘结剂；其中矿粉为低品位钨钼矿；复合还原剂包括改性碳化硅、改性石英和添加剂，其中改性碳化硅与改性石英的质量之比为α，α取值为0.7～1.5，添加剂包括焦粉；

所述改性石英为在表面包覆有包覆组分的石英，该包覆组分包括沥青，包覆组分和石英混在50-90℃温度下混合搅拌得到改性石英，其中改性石英的石英与包覆组分的质量比为6-7：1；所述的沥青在加入前需要进行预处理，先将沥青在10-20℃温度下破碎、湿磨后进行液固分离获得粒度<100um的沥青，再向沥青中加入硅藻土、NaCl和橡胶粉；而后升温至

150-200℃进行熔合得到添加剂所用的沥青，并对沥青在5-15℃温度下破碎、湿磨得到沥青粉末；

在碳化硅粉和硅粉中加入高岭土，加水混合后得到改性碳化硅；所述碳化硅粉和硅粉的质量之比为2～4:1；高岭土的-325目为90％。

2.根据权利要求1所述的一种火法冶炼低品位钨钼矿的钨钼矿球团，其特征在于：添加剂占改性碳化硅和改性石英总质量的1～4％。

3.根据权利要求1所述的一种火法冶炼低品位钨钼矿的钨钼矿球团，其特征在于：改性碳化硅的具体制备步骤为：将碳化硅粉和硅粉中加入高岭土在烘箱中烘干，先向碳化硅粉中加入高岭土并在搅拌机中搅拌均匀，而后一边向搅拌机雾化的水溶液，一边向搅拌机中加入硅粉，加完之后继续混合均匀形成颗粒状，并加热烘干得到改性碳化硅。

4.根据权利要求1-3任意一项所述的一种火法冶炼低品位钨钼矿的钨钼矿球团，其特征在于：还原剂与矿粉的配比为(10～20)：100。

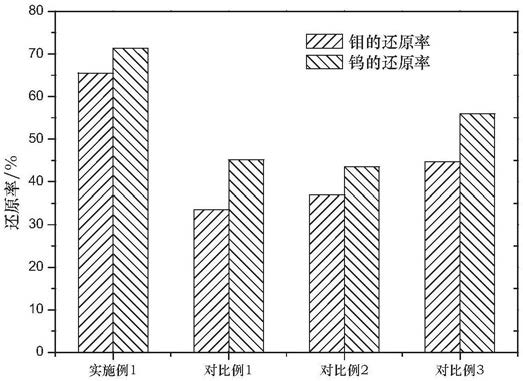

5.一种火法冶炼低品位钨钼矿的方法，其特征在于：采用权利要求1-4任意一项所述的钨钼矿球团，并将球团在真空炉中冶炼钨钼矿，冶炼温度为1300～1500℃。

6.根据权利要求5所述的一种火法冶炼低品位钨钼矿的方法，其特征在于：将钨钼矿球团放入烘箱中进行烘干，烘干完成后冷却至室温，再加入真空炉中进行还原冶炼，真空炉中升温还原，真空度控制为100～150Pa。
