1.一种心率实时监测的智能服,其特征在于,包括:

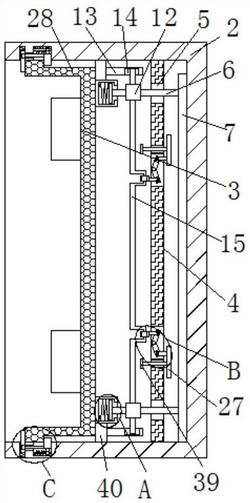

智能服本体(1),活动安装有保护盒(2),所述保护盒(2)内部具有设置有心率检测器的安装盒(3);
固定板(4),位于所述安装盒(3)外侧,固定安装在所述保护盒(2)顶侧和底侧内壁;
曲轴(15),两端可转动设置于所述保护盒(2)的顶侧和底侧内壁,安装有齿轮;
滑杆(6),至少设置两个,贯通所述固定板(4),相对于所述固定板(4)外侧端部连接有顶板(7),内侧端部通过第三弹簧抵压于所述安装盒(3)外壁;设置于所述齿轮配合的齿条结构;
V型杆(21),可转动安装于所述固定板(4),一端与所述曲轴(15)的偏心段连接,一端与位于所述固定板(4)外侧的推板(27)连接;所述推板(27)与所述顶板(7)的一侧相适配;所述推板(27)还设置有贯穿所述固定板(4)伸缩杆(26)。
2.根据权利要求1所述的心率实时监测的智能服,其特征在于,还包括:
活动槽(36),相对设置于所述保护盒(2)顶侧和底侧内壁;
卡板(37),滑动安装于所述活动槽(36),并设置于所述安装盒(3)内侧,并与所述安装盒(3)接触;朝向所述安装盒(3)的侧面开设有卡槽(38);所述卡板(37)与所述活动槽(36)之间设置有第一弹簧;在所述第一弹簧的作用下相对的所述卡板(37)相互靠近;
连杆(35),具有与所述卡槽(38)适配的端部;沿垂直于所述卡板(37)滑动方向活动安装于所述保护盒(2);所述连杆(35)与所述保护盒(2)之间设置有第二弹簧,在所述第二弹簧的作用下所述连杆(35)抵压于所述卡板(37)。
3.根据权利要求2所述的心率实时监测的智能服,其特征在于,所述安装盒(3)的顶侧和底侧均开设有凹槽(29)和位于两所述凹槽(29)之间的移动槽(28),所述移动槽(28)内均设有卡块(33),所述卡块(33)远离所述固定板(4)的一侧分别与所述移动槽(28)靠近固定板(4)的一侧内壁相接触;所述凹槽(29)的两侧内壁上固定安装有同一个横杆(30),两个所述横杆(30)上均活动套接有移动板(31)和所述第二弹簧,所述移动板(31)与所述卡块(33)连接;所述活动槽(36)靠近所述凹槽(29)的一侧开设有连接孔(34),所述卡块(33)固定安装有所述连杆(35)。
4.根据权利要求1所述的心率实时监测的智能服,其特征在于,所述安装盒(3)外侧设置有伸缩槽(9),所述伸缩槽(9)的两侧内壁上均开设有滑槽(10),所述滑槽(10)内滑动安装有滑块(11),所述滑块(11)与所述伸缩槽(9)之间设置有所述第三弹簧;所述滑杆(6)远离所述固定板(4)的端部与所述滑块(11)固定相连。
5.根据权利要求1所述的心率实时监测的智能服,其特征在于,所述保护盒(2)的顶侧和底侧内壁上均固定安装有位于所述安装盒(3)与所述固定板(4)之间的连接块(40),两个所述连接块(40)相互靠近的一侧均固定安装有固定块(8),所述固定块(8)一侧设置有所述伸缩槽(9)。
6.根据权利要求1所述的心率实时监测的智能服,其特征在于,所述V型杆(21)通过固定轴(19)可转动安装于所述固定板(4),两侧基于固定轴(19)为中心对称开设有两个通孔(22);两个所述通孔(22)内均活动安装有滑轴(23);一所述滑轴(23)通过拉杆(18)与所述曲轴(15)连接;另一所述滑轴(23)通过与推杆(24)与所述推板(27)连接。
7.根据权利要求6所述的心率实时监测的智能服,其特征在于,所述推杆(24)与所述伸缩杆(26)固定安装于所述推板(27)的同一侧,且平行设置。
8.根据权利要求7所述的心率实时监测的智能服,其特征在于,所述伸缩杆(26)贯穿所述固定板(4)后的端部设置有限制其脱出的挡块(39)。
