专利号: 2019100217660
申请人: 湖北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

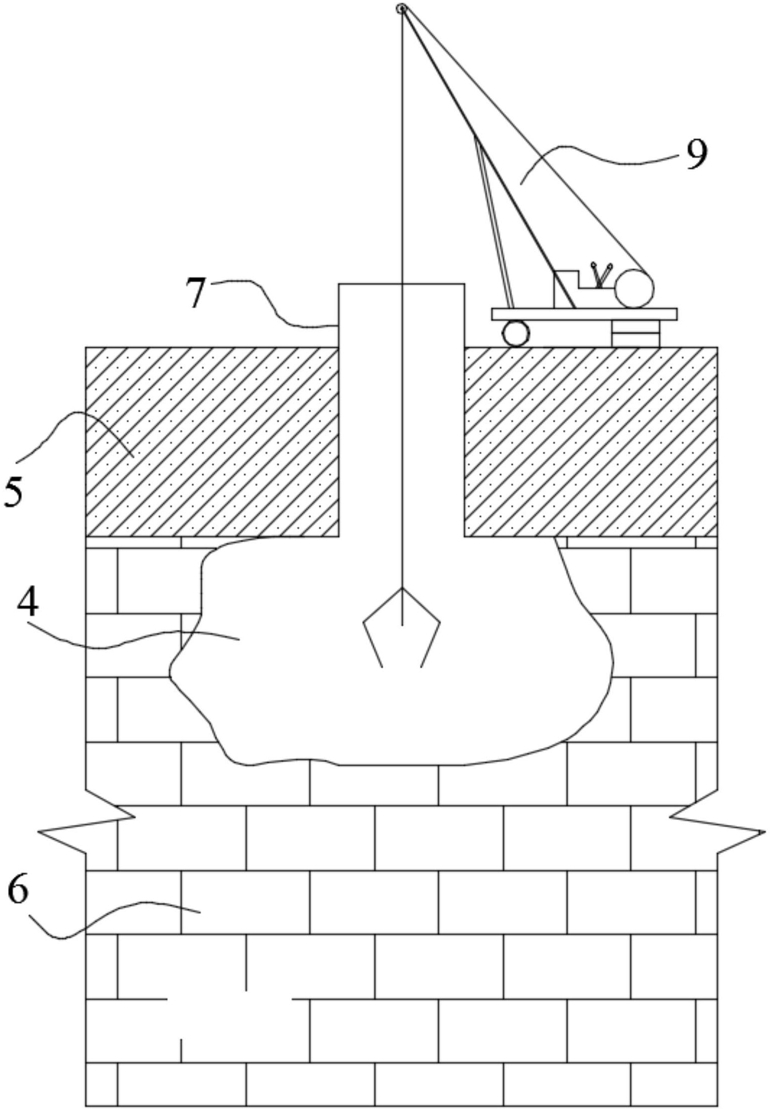

1.一种穿越溶洞的灌注桩施工方法,其特征在于,包括以下步骤:步骤1、溶洞上部覆盖层施工,采用现有技术对溶洞上部覆盖层钻孔成孔;

步骤2、将一个未充气的气囊置于收叠状态的可扩展围护装置内,然后利用吊装设备将该可扩展围护装置下放至溶洞内;

步骤3、当可扩展围护装置下放至溶洞中间位置时,通过给气囊充气,将可扩展围护装置撑开;

步骤4、通过导管给可扩展围护装置顶部和底部打膨胀材料,使得可扩展围护装置与溶洞顶部和底部之间空隙被填充满,同时使得可扩展围护装置定型;

步骤5、膨胀材料固化后给气囊放气,回收气囊;

步骤6、对溶洞底部岩层进行桩孔成孔施工,直到钻孔深度达到桩身设计深度时停止钻进,对桩孔成孔质量进行检测,检测合格开始进行下一步;

步骤7、下放钢筋笼,利用导管对桩身进行混凝土灌注,桩身固化后,完成灌注桩施工。

2.如权利要求1所述的灌注桩施工方法,其特征在于:所述膨胀材料为聚氨酯发泡剂。

3.如权利要求1所述的灌注桩施工方法,其特征在于:所述可扩展围护装置撑开后截面为正多边形。

4.如权利要求1所述的灌注桩施工方法,其特征在于:所述可扩展围护装置撑开后截面大于溶洞上下的桩孔截面,使得灌注桩的桩身在溶洞区域为截面变大的咬合桩。

5.如权利要求1所述的灌注桩施工方法,其特征在于:所述膨胀材料也可以预先打在可扩展围护装置的顶部和底部,当可扩展围护装置下放并撑开过程中逐步膨胀。

6.如权利要求1所述的灌注桩施工方法,其特征在于:在步骤7中,下放钢筋笼之前通过导管对桩孔进行清孔处理。

7.如权利要求1所述的灌注桩施工方法,其特征在于:在步骤1中,溶洞上部覆盖层成孔时设置防止塌孔的钢护筒。

8.如权利要求7所述的灌注桩施工方法,其特征在于:在步骤7中,混凝土浇注时分段浇注,先浇注溶洞下方的桩身,然后浇注溶洞区域的桩身,最后浇注溶洞顶部区域的桩身,溶洞顶部区域桩身浇注时,边浇注边拔出钢护筒。

9.如权利要求1所述的灌注桩施工方法,其特征在于:所述可扩展围护装置包括多片钢丝网和超强土工布,所述多片钢丝网之间依次首尾铰接相连组成桩基围护,所述超强土工布包覆于桩基围护外,为可扩展围护装置提供约束力和防止浇筑混凝土外漏。
