1.一种锌卟啉超分子染料敏化剂的制备方法，其特征在于，包括如下步骤：

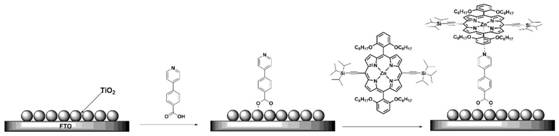

以锌卟啉发色团作为天线分子与4-吡啶基苯甲酸锚固分子在光阳极TiO2表面进行锌卟啉超分子自组装得到所述的染料敏化剂，所述的染料敏化剂结构如下式A所示：

2.根据权利要求1所述的制备方法，其特征在于，所述锌卟啉发色团结构图如式B所示，所述锚固分子如式C所示：

3.根据权利要求1所述的制备方法，其特征在于，包括如下步骤：将TiO2纳米晶薄膜先在锚固分子溶液中敏化8-12小时，洗涤，干燥，再在的天线分子锌卟啉发色团溶液中进行锌卟啉超分子自组装1-4小时，洗涤，干燥，然后进行太阳能电池器件组装。

4.根据权利要求1所述的制备方法，其特征在于，锚固分子的溶剂为N,N-二甲基甲酰胺、甲醇、四氢呋喃中的一种或几种，锌卟啉发色团的溶剂为乙醇、二氯甲烷、三氯甲烷、四氢呋喃中的一种或几种。

5.根据权利要求3所述的制备方法，其特征在于，锚固分子浓度为0.5-3mmol，锌卟啉发色团的浓度为0.1-0.5mmol。

6.一种锌卟啉超分子染料敏化剂，其特征在于，所述的锌卟啉超分子染料敏化剂由权利要求1-5任一项所述的方法制备而得。

7.一种锌卟啉超分子染料敏化剂在燃料敏化太阳能电池中的应用，其特征在于，所述的锌卟啉超分子染料敏化剂为权利要求1-5任一项所述的方法制备的锌卟啉超分子染料敏化剂或为权利要求6所述的锌卟啉超分子染料敏化剂。
