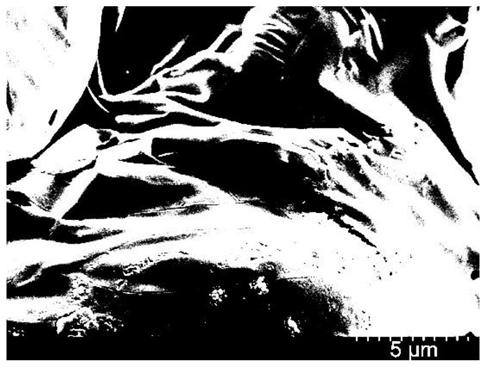

1.一种有机聚合物/二氧化硅复合纳米膜，其特征在于：二氧化硅与有机聚合物的质量为(0.005-0.5)∶1。所述有机聚合物为柠檬酸与半胱氨酸混合研磨后于160℃加热炉中热处理1h所形成的聚合物。

2.如权利要求1所述的有机聚合物/二氧化硅复合纳米膜，其特征在于：浓度为

0.005mg/mL的复合纳米膜水溶液，在240-400nm波长激发下，其发射峰位于437±4nm，相对量子产率为74-81％。

3.如权利要求1或2所述的有机聚合物/二氧化硅复合纳米膜的制备方法，包括步骤如下：

1)获得具有荧光特性的有机聚合物粉体；

2)将步骤1)中所述有机聚合物粉体在超声辅助下溶解于蒸馏水中，获得具有荧光特性的有机聚合物纳米膜水溶液A；

3)往步骤2)所得A溶液中加入有机硅的乙醇溶液；室温下搅拌反应4-12h，得混合液B；

4)将步骤3)所得混合液B冷冻干燥，获得具有荧光特性的有机聚合物/二氧化硅复合纳米膜粉体。

4.如权利要求3的制备方法，其特征在于，步骤1)所述的有机聚合物粉体的制备，包括下列步骤：a.将柠檬酸与半胱氨酸混合、研磨，得混合物C；

b.将混合物C转移至容器D中，将容器D置于可控温加热炉中加热1h，将容器D从加热炉中取出，置于室温环境中冷却，得有机聚合物粉体。

5.如权利要求4的制备方法，其特征在于，所述步骤a中的半胱氨酸，为L-半胱氨酸或D-半胱氨酸。所述步骤a中的柠檬酸与半胱氨酸，其物质的量之比为1.5-2.5∶1。

所述步骤b中的混合物C与容器D，混合物C的体积不超过占容器D容积的50％。

所述步骤b中的可控温加热炉，其实际加热温度为150-170℃。

6.如权利要求3的制备方法，其特征在于，步骤2)所述的有机聚合物粉体溶解于蒸馏水，其聚合物浓度为0.5-2mg/mL。

优选的，步骤2)所述的超声辅助，其超声功率为80-120W，超声时长为3-8min。

7.如权利要求3的制备方法，其特征在于，步骤3)所述的有机硅，为正硅酸乙酯、二甲基二甲氧基硅烷、3-(2,3-环氧丙氧)丙基三甲氧基硅烷、辛基三乙氧基硅烷、十七氟癸基三乙氧基硅烷、十二烷基三乙氧基硅烷其中的一种或它们之间的组合。

8.如权利要求3的制备方法，其特征在于，步骤3)所述的有机硅，其水解后产生的二氧化硅与步骤1)所述有机聚合物粉体的质量比为(0.005-0.5)∶1。

步骤3)所述的乙醇溶液，其中，乙醇溶液的体积与步骤2)中所述蒸馏水的体积比为1:(1-9)。

步骤3)所述的搅拌，搅拌方式为磁力搅拌或机械搅拌，搅拌速率为100-300转/分。

9.如权利要求3的制备方法，其特征在于，步骤4)所述的冷冻干燥，其冷冻温度为零下

40-50℃，真空度小于200Pa。

10.如权利要求1或2任一项所述的有机聚合物/二氧化硅复合纳米膜的应用，或者权利要求3-9任一项所述的方法制备的有机聚合物/二氧化硅复合纳米膜的应用，用于生物组织荧光显微分析中，以0.1-1mg/mL的复合纳米膜水溶液培养生物组织。
