专利号: 2019100266370
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

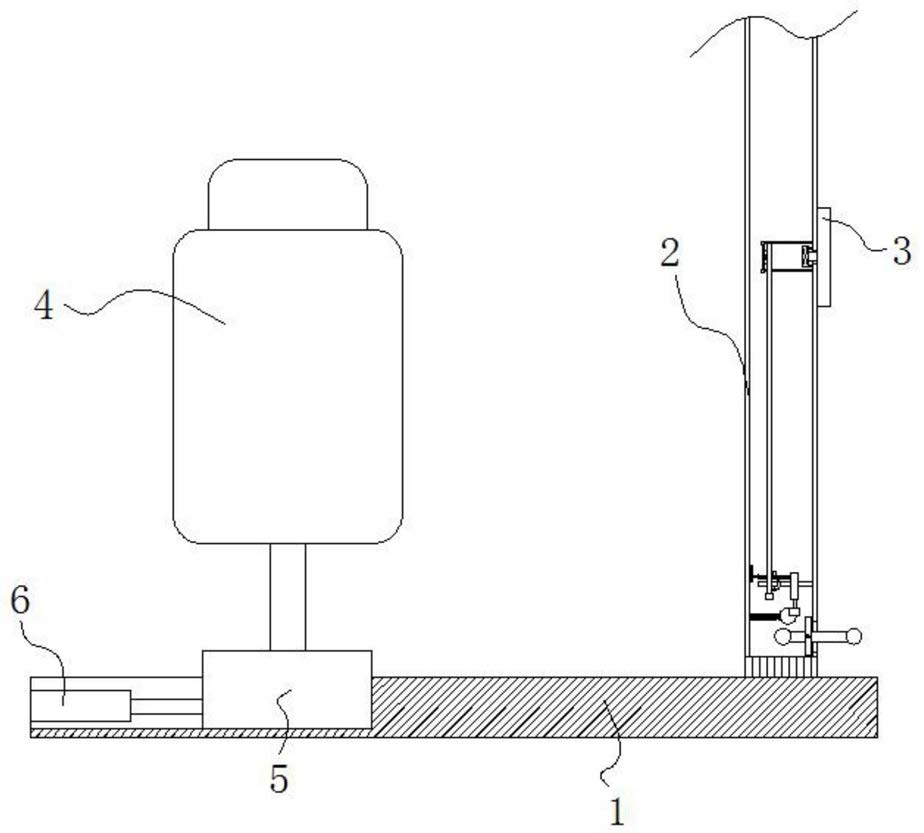

1.一种保障司机安全的公交车驾驶室,其特征在于,包括设置在驾驶室位置的基台(1),所述基台(1)的外侧设有液压驱动的内推门,所述内推门包括两扇对称设置的门体(2),所述门体(2)上设有伸缩移动的防护板(3),所述防护板(3)上设有压力传感器,防护板(3)内拨杆机构、驱动机构、传动机构和伸缩机构,所述拨杆机构连接所述驱动机构,驱动机构连接所述传动机构,传动机构连接所述伸缩机构,所述伸缩机构连接防护板(3),设有基台(1)内侧设有驾驶座(4),基台(1)内侧设有一内轨,所述驾驶室(4)底端设有滑动部(5),所述内轨一端设有电动推杆(6),所述电动推杆(6)的输出轴驱动连接所述滑动部在内轨处滑动,内轨内还设有控制箱,所述控制箱电性连接压力传感器和电动推杆(6)。

2.根据权利要求1所述的保障司机安全的公交车驾驶室,其特征在于,所述拨杆机构包括设在门体(2)一侧的第一开口(71)、支撑座(74)、拨杆(73)、第一圆球(72)和第二圆球(75),所述支撑座(74)与所述第一开口(71)位置对应且固定在门体(1)内壁,支撑座(74)上转动连接所述拨杆(73),所述拨杆(73)延伸出第一开口(71)外,所述拨杆(73)延伸出第一开口(71)外的一端设有所述第一圆球(72),拨杆(73)位于第一开口(71)内的一端设有第二圆球(75);

所述驱动机构包括第三圆球(81)、连接杆(83)、滑块(84)、滑杆(85)和齿条(88),门体(2)内部固定设置所述滑杆(85),滑杆(85)上滑动设有所述滑块(84),滑块(84)上固定所述连接杆(83),滑块(84)上还设有与连接杆(83)垂直设置的所述齿条(88),另一端连接所述第三圆球(81),门体(1)内部还固定连接有第一弹簧(82),所述第一弹簧(82)的另一端与第三圆球(81)连接,第三圆球(81)与第二圆球(75)碰撞接触;

所述传动机构包括第一齿轮(91)、第二齿轮(92)和隔磁板(94),滑杆(85)上还设有与滑块(84)平行设置的固定板(93),所述固定板(93)上转动连接所述第一齿轮(91),第一齿轮(91)上同轴连接所述第二齿轮(92),第一齿轮(91)与齿条(88)啮合,所述隔磁板(94)一端面设有齿痕(95),第二齿轮(92)与隔磁板(94)啮合;

所述伸缩机构包括设在第一开口(71)处的第二开口(101)、推杆(102)第一支撑弹簧组(103)、第二支撑弹簧组(104)、金属块(105)和电磁铁(109),所述防护板(3)设置在所述开口(102)外部,第二开口(101)内侧的门体(2)内壁对称固定设置所述第一支撑弹簧组(103)和所述第二支撑弹簧组(104),第一支撑弹簧组(103和第二支撑弹簧组(104)的另一端共同连接设置所述金属块(105),在第一支撑弹簧组(103)、第二支撑弹簧组(104)外侧对称设有第一支杆(106)和第二支杆(107),所述第一支杆(106)和所述第二支杆(107)另一端端部设有支撑板(1010),所述支撑板(1010)上固定所述电磁铁(109),第二支杆(107)上设有供隔磁板(94)穿过的通孔(108)。

3.根据权利要求2所述的保障司机安全的公交车驾驶室,其特征在于,所述第一圆球(72)、第二圆球(75)和第三圆球(81)采用橡胶材质制成。

4.根据权利要求2所述的保障司机安全的公交车驾驶室,其特征在于,所述滑杆(85)上还设有固定座(87),所述固定座(87)上设有复位弹簧(86),所述复位弹簧(86)的另一端与所述齿条(88)连接。

5.根据权利要求2所述的保障司机安全的公交车驾驶室,其特征在于:所述第一支杆(106)上设有供所述隔磁板(94)支撑固定的半圆槽(109)。

6.根据权利要求1所述的保障司机安全的公交车驾驶室,其特征在于:所述门体(2)上设有指示灯,所述指示灯与所述控制箱电性连接。

7.根据权利要求1所述的保障司机安全的公交车驾驶室,其特征在于:所述控制箱内设有GPS定位模块和信号发射模块。
