1.一种区域选择性可控化固定双分子薄膜，其特征在于，其包括功能化分子层A、功能化分子层B以及反应底膜；所述反应底膜具有分别与功能化分子A和功能化分子B发生反应的活化微图形区域；

部分所述反应底膜的活化微图形区域与功能化分子A接枝形成所述功能化分子层A，剩余所述反应底膜的活化微图形区域与功能化分子B接枝形成功能化分子层B。

2.根据权利要求1所述的区域选择性可控化固定双分子薄膜，其特征在于，所述反应底膜的活化微图形区域上具有可以分别与所述功能化分子A和所述功能化分子B进行迈克尔加成和/或席夫碱反应的官能团。

3.根据权利要求2所述的区域选择性可控化固定双分子薄膜，其特征在于，所述反应底膜为儿茶酚聚合物形成的底膜；

优选，所述儿茶酚聚合物是以儿茶酚类化合物作为单体经过聚合反应后得到的聚合物；

更优选，所述儿茶酚类化合物为多巴胺、左旋多巴、咖啡酸、真黑素、去甲肾上腺素和氢化咖啡酸中的任意一种或者至少两种。

4.根据权利要求3所述的区域选择性可控化固定双分子薄膜，其特征在于，所述儿茶酚聚合物是将儿茶酚类化合物在15-40℃、pH为5-12的条件下反应5分钟-72小时后形成的聚合物。

5.根据权利要求2所述的区域选择性可控化固定双分子薄膜，其特征在于，所述功能化分子A和所述功能化分子B均为含有氨基和/或硫醇基团的化合物。

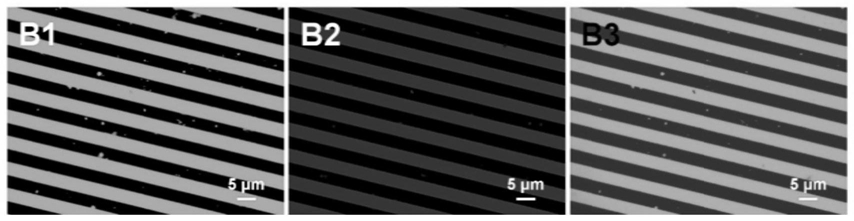

6.一种权利要求1所述的区域选择性可控化固定双分子薄膜的制备方法，其特征在于，包括以下步骤:在基体材料上制膜以形成所述反应底膜，而后在所述反应底膜上涂布光刻胶，而后剥离部分光刻胶；

所述反应底膜上剥离分部光刻胶的部分与功能化分子A进行反应，形成功能化分子层A；

而后剥离所述反应底膜上剩余的光刻胶，而后功能化分子B与所述反应底膜上剥离剩余的光刻胶的部分进行反应形成功能化分子层B。

7.根据权利要求6所述的制备方法，其特征在于，剥离部分光刻胶是将涂布光刻胶的所述反应底膜进行掩膜和显影。

8.权利要求7所述的制备方法，其特征在于，掩膜的时间为1-120秒，显影的时间为1-

120秒。

9.根据权利要求7所述的制备方法，其特征在于，在掩膜之前对所述基体材料进行软烘，软烘的时间为10分钟-6小时。

10.根据权利要求9所述的制备方法，其特征在于，功能化分子层A是将剥离部分光刻胶的基体材料浸入含有功能化分子A的溶液中反应后形成的分子层A。
