专利号: 2019100285653
申请人: 叶江波
专利类型:发明专利
专利状态:无效专利
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

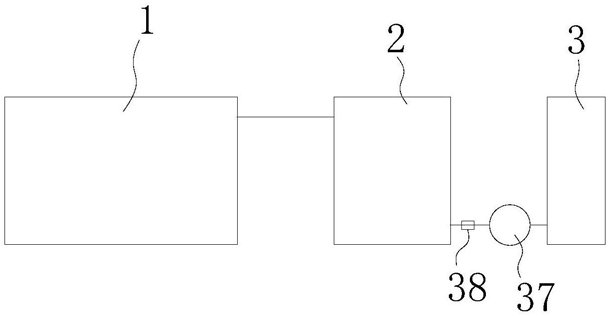

1.一种多功能纺织污水处理系统,其特征在于:包括按废水处理的先后顺序设置的依次连通的絮凝沉淀装置(1)、生物接触氧化装置(2)及活性炭吸附装置(3);

所述生物接触氧化装置(2)包括生物处理箱(26),所述生物处理箱(26)一侧的上部设置有生物处理进水管(27),并通过生物处理进水管(27)与絮凝沉淀装置(1)连通;生物处理箱(26)另一侧的下部设置有生物处理出水管(28),并通过生物处理出水管(28)与活性炭吸附装置(3)连通;

所述生物处理箱(26)内沿竖向均匀设置有多个顶部开口的横向的生物培养盒(29),所述生物培养盒(29)的一侧与生物处理箱(26)的内壁固接,另一侧与生物处理箱(26)之间形成跌水缺口(30),相邻的两个生物培养盒(29)对应的跌水缺口(30)相互交错;所述生物培养盒(29)内填充有生物附着基(31),所述生物附着基(31)上分布有微生物;

所述絮凝沉淀装置(1)包括絮凝沉淀箱,所述絮凝沉淀箱由圆柱形的搅拌室(4)和设置在搅拌室(4)一侧的顶部开口的水力絮凝槽(5)构成;所述搅拌室(4)靠近水力絮凝槽(5)一侧的下部设置有过流孔(6),并通过过流孔(6)与水力絮凝槽(5)内部连通;所述搅拌室(4)内部设置有搅拌机构,搅拌室(4)的顶部设置有絮凝进水管(7)和加药管(8);所述水力絮凝槽(5)内沿水力絮凝槽(5)的长度方向设置有多张竖向的絮凝隔板(9),所述絮凝隔板(9)沿水力絮凝槽(5)的前后方向延伸,絮凝隔板(9)前后侧中的一侧与水力絮凝槽(5)固接,另一侧与水力絮凝槽(5)之间形成过流缺口(10),相邻两张絮凝隔板(9)对应的过流缺口(10)相互交错;所述絮凝隔板(9)将水力絮凝槽(5)内部分割为多条相互平行的廊道(11),相邻两条廊道(11)之间通过过流缺口(10)相互连通;所述水力絮凝槽(5)远离搅拌室(4)一侧的槽壁上部设置有絮凝出水管(12),并通过絮凝出水管(12)与生物接触氧化装置(2)连通;

每一条所述廊道(11)的底部及搅拌室(4)的底部均设置有絮凝污泥排出管(13),所述絮凝污泥排出管(13)与排泥主管(14)连通;每一根所述絮凝污泥排出管(13)上均设置有一个排泥电磁阀(15);

每一条所述廊道(11)内的底部均沿廊道(11)的长度方向设置有多张竖向的筛板(16),所述筛板(16)将廊道(11)内划分为多个沉淀分区(17);所述廊道(11)每一个沉淀分区(17)的底部均设置有一根絮凝污泥排出管(13);

所述廊道(11)的每一个沉淀分区(17)内均设置有一根竖向的绕流柱(18);所述绕流柱(18)由下至上逐渐变小;

所述绕流柱(18)的周面上设置有沿绕流柱(18)长度方向延伸的螺旋状导流齿(19);

所述水力絮凝槽(5)内除靠近搅拌室(4)的一条廊道(11)外,其余廊道(11)中相邻的两个沉淀分区(17)内的绕流柱(18)相互交错。

2.根据权利要求1所述的多功能纺织污水处理系统,其特征在于:所述生物培养盒(29)与跌水缺口(30)对应的侧壁的下部设置有溅水板(32),所述溅水板(32)上设置有若干截面呈半圆形的溅水凸棱(33)。

3.根据权利要求2所述的多功能纺织污水处理系统,其特征在于:所述生物附着基(31)为不锈钢丝团。

4.根据权利要求3所述的多功能纺织污水处理系统,其特征在于:所述搅拌机构包括固定设置在搅拌室(4)顶部中心的搅拌电机,所述搅拌电机的输出端与搅拌轴(20)的上端连接;所述搅拌轴(20)的下端沿竖向伸入搅拌室(4)内,且搅拌轴(20)的下部设置有螺旋搅拌齿(21);所述螺旋搅拌齿(21)上均匀设置有若干竖向的搅拌通孔(22)。
