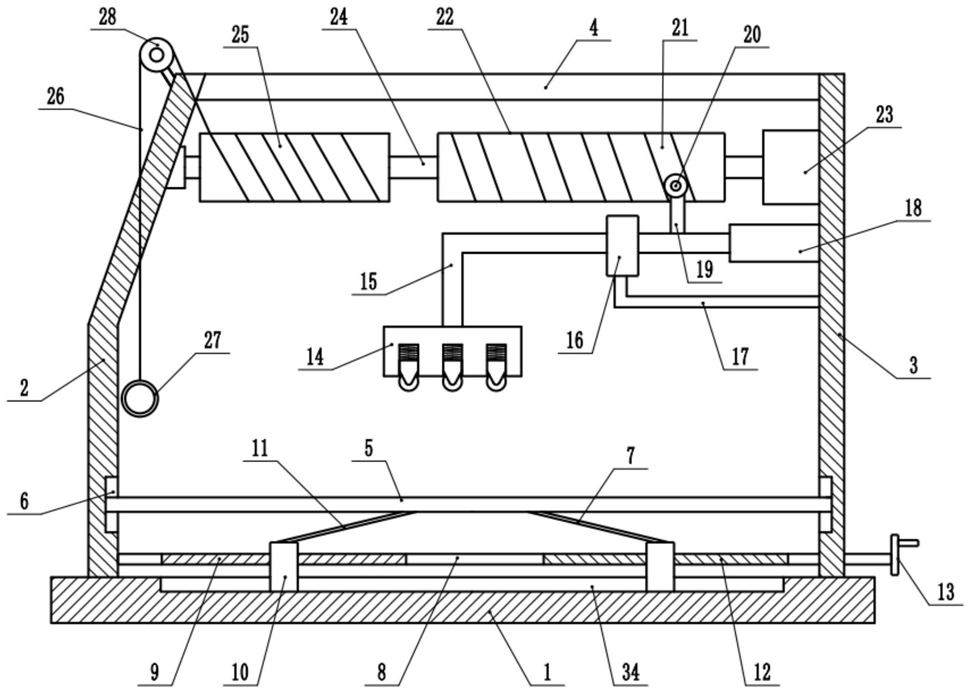

1.一种医疗护理用肌肉康复训练装置,包括固定底座(1),所述固定底座(1)上端中部设有限位槽(34),限位槽(34)内部两端安装有限位块(10),限位块(10)上端铰接有第一连杆(11)和第二连杆(7),第一连杆(11)和第二连杆(7)上端分别接有康复台(5),其特征在于,两个所述限位块(10)之间中部通过螺纹结构连接有转动杆(8),所述固定底座(1)上端左侧安装有第一支撑架(2),固定底座(1)上端右侧安装有第二支撑架(3),第二支撑架(3)左端上侧安装有辅助电机(23),辅助电机(23)左端连接有旋转轴(24),旋转轴(24)右端中部安装有旋转滚筒(22),旋转滚筒(22)外侧设有旋转槽(21),旋转槽(21)内部设有移动球(20),移动球(20)下端连接有移动杆(19),移动杆(19)下端连接有L型杆(15),L型杆(15)底端安装有按摩块(14),所述旋转轴(24)左端中部安装有绕线筒(25),绕线筒(25)外侧缠绕有牵引线(26),牵引线(26)缠绕于设在第一支撑架(2)顶端的牵引轮(28)连接有牵引环(27)。
2.根据权利要求1所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述转动杆(8)滑动设于第一支撑架(2)和第二支撑架(3)底端,且转动杆(8)穿过第二支撑架(3)底端连接有驱动手柄(13)。
3.根据权利要求2所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述转动杆(8)左端中部设有左旋螺纹(9),转动杆(8)右端中部设有右旋螺纹(12)。
4.根据权利要求1或2所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述第一支撑架(2)和第二支撑架(3)顶端安装有顶板(4)。
5.根据权利要求1所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述L型杆(15)中部滑动套接有导向套(16),导向套(16)下端通过固定杆(17)连接于第二支撑架(3)中部。
6.根据权利要求5所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述L型杆(15)右端连接有导向块(30),导向块(30)右端连接有导向弹簧(29)。
7.根据权利要求6所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述第二支撑架(3)左端中部固定有导向筒(18),所述导向弹簧(29)设于导向筒(18)内部。
8.根据权利要求1所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述按摩块(14)内部设有多个竖直的凹槽,凹槽内部安装有缓冲弹簧(31),缓冲弹簧(31)下端安装有缓冲柱(32),缓冲柱(32)底端安装有按摩球(33)。
9.根据权利要求4所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述第一支撑架(2)和第二支撑架(3)底端分别设有与康复台(5)相互配合的升降槽(6)。
10.根据权利要求1所述的一种医疗护理用肌肉康复训练装置,其特征在于,所述限位槽(34)为燕尾槽结构,限位块(10)底端为梯形块结构。
