专利号: 2019100310320
申请人: 南京工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

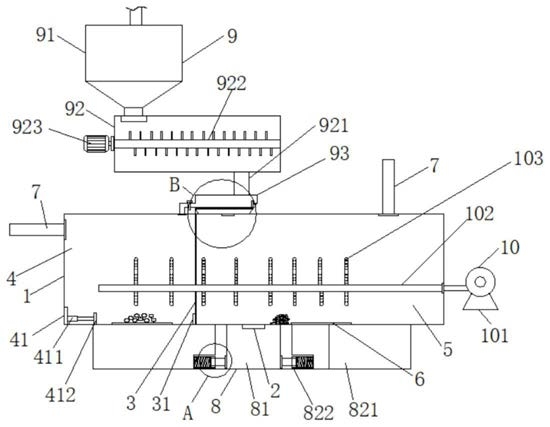

1.一种锅炉燃烧系统,其特征在于,包括锅炉(1)、集灰装置(8)、为锅炉供给燃料的供料装置(9),以及为锅炉供给空气的循环装置(10),所述锅炉(1)底部设置有出灰口(2),锅炉(1)腔内设置有分隔板(3),分隔板(3)将锅炉(1)内腔分隔为一级燃烧室(4)与二级燃烧室(5);所述分隔板(3)上开设有流通口(31),流通口(31)将一级燃烧室(4)与二级燃烧室(5)连通,一级燃烧室(4)与二级燃烧室(5)内设置有燃烧装置(6),且其上设有烟气出口(7);所述出灰口(2)与二级燃烧室(5)连通,出灰口(2)下方设置有集灰装置(8),集灰装置(8)包括集灰盒(81)与固定装置(82),固定装置(82)用以固定集灰盒(81),其包括底座(821)与固定筒体(822);所述底座(821)底部开设有安装槽,固定筒体(822)设置于安装槽内且位于集灰盒(81)两侧,固定筒体(822)包括弹簧(8221)、压板(8222)、连接杆(8223)与固定板(8224),弹簧(8221)设置于固定筒体(822)腔内,其一端连接固定筒体(822)底腔,其另一端连接压板(8222);所述压板(8222)远离弹簧(8221)的一端设置有连接杆(8223),连接杆(8223)一端固连压板(8222),其另一端贯穿固定筒体(822)并连接固定板(8224)。

2.根据权利要求1所述的一种锅炉燃烧系统,其特征在于:所述循环装置(10)包括循环风机(101)与通风管(102),循环风机(101)设置于锅炉(1)外,其输出端连接通风管(102),通风管(102)远离循环风机(101)一侧的自由端贯穿锅炉(1)外壁并延伸至一级燃烧室(4)与二级燃烧室(5)内。

3.根据权利要求2所述的一种锅炉燃烧系统,其特征在于:所述通风管(102)上设置有若干个通气管(103),通气管(103)竖向设置于通风管(102)的上下两端,且通气管(103)上间隔设置有通气孔。

4.根据权利要求1所述的一种锅炉燃烧系统,其特征在于:所述一级燃烧室(4)内设置有推料装置二(41),推料装置二(41)包括电动推杆(411)与推料板(412),推料板(412)一端连接电动推杆(411),其另一端正对流通口(31),其用于将一级燃烧室(4)内的燃料推送至二级燃烧室(5)。

5.根据权利要求1所述的一种锅炉燃烧系统,其特征在于:所述供料装置(9)包括供料仓(91)、混合仓(92)与分料仓(93),供料仓(91)两端开口,其内设置有为锅炉供给的燃料,其上端开口处设置有加料组件,其下端开口与混合仓(92)连通。

6.根据权利要求5所述的一种锅炉燃烧系统,其特征在于:所述混合仓(92)底部设置有送料管(921),混合仓(92)包括搅拌轴(922)与驱动装置(923),搅拌轴(922)设置于混合仓(92)内,驱动装置(923)设置于混合仓(92)外,其输出轴端穿过混合仓(92)并连接搅拌轴(922)。

7.根据权利要求6所述的一种锅炉燃烧系统,其特征在于:所述送料管(921)一端连接混合仓(92),其另一端连接分料仓(93),其将混合仓(92)与分料仓(93)连通。

8.根据权利要求7所述的一种锅炉燃烧系统,其特征在于:所述分料仓(93)包括仓体(931)与筛网(932),仓体(931)上设置有输出口一(9311)与输出口二(9312),且其分别对应一级燃烧室(4)、二级燃烧室(5)。

9.根据权利要求8所述的一种锅炉燃烧系统,其特征在于:所述筛网(932)设置于仓体(931)内,筛网(932)下方正对输出口二(9312),筛网(931)上设置有推料装置一(933),且推料装置一(933)与输出口一(9311)正对,输出口一(9311)处设置有输出管(934),输出管(934)将与仓体(931)与一级燃烧室(4)连通。
