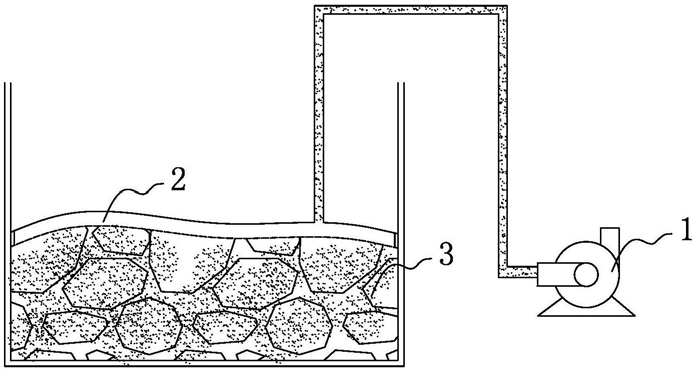

1.废旧沥青混合料静态无损粒化方法，其特征在于，按顺序进行以下步骤：步骤一，浆料配比，将高铝炉渣与钛石膏按照3∶2配比后加水形成混合浆料，然后将混合浆料倒入容器内，所述混合浆料浸没容器内的物料，步骤二，对混合浆料吸水，将吸水垫完全覆盖于容器内混合浆料表面，吸水垫连接真空吸水机后开动真空吸水机，通过真空吸水机的抽力将吸水垫紧密压在浆体表面，容器内多余水分被吸水垫吸附并由真空吸水机外排，直至浓缩到预定程度；

步骤三，静置养护，在室温下静置不少于7天；

步骤四，将养护后的物料进行振动破解和振动筛分即可。

2.根据权利要求1所述的废旧沥青混合料静态无损粒化方法，其特征在于，在步骤四中，对开裂后的物料使用振动开裂机或者旋转破碎机进行破解，使用振动筛分机进行筛分。

3.根据权利要求2所述的废旧沥青混合料静态无损粒化方法，其特征在于，所述振动开裂机包括一个外壳围合而成的竖向设置的通道，上端为入料口，下端为出料口，并在入料口和出料口之间的通道内设置两个挡板，挡板之间交错设置，并在外壳的外部固定有偏心电机。

4.根据权利要求2所述的废旧沥青混合料静态无损粒化方法，其特征在于，所述旋转破碎机的罐体内部中央处有旋转盘体，该罐体的顶部为入料口，底部为出料口，罐体的内壁上镶嵌有铸铁耐磨板，该旋转盘体由位于下方的调速变频电机驱动。

5.根据权利要求2所述的废旧沥青混合料静态无损粒化方法，其特征在于，所述振动筛分机为新乡先锋机械公司的一款型号为3YZ-1236的振动筛分机。

6.根据权利要求4所述的废旧沥青混合料静态无损粒化方法，其特征在于，所述旋转盘体的直径为入料口直径的1.5～2倍，转速大于120r/min。

7.根据权利要求2所述的废旧沥青混合料静态无损粒化方法，其特征在于，所述振动筛分机按照粒级分为：＞20mm、10-20mm、5-10mm和0-5mm四级分类。

8.根据权利要求1所述的废旧沥青混合料静态无损粒化方法，其特征在于，所述物料为RAP料。

9.根据权利要求8所述的废旧沥青混合料静态无损粒化方法，其特征在于，所述RAP为料粒径超过20cm的大块物料。
