专利号: 2019100365821
申请人: 蚌埠翰邦知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

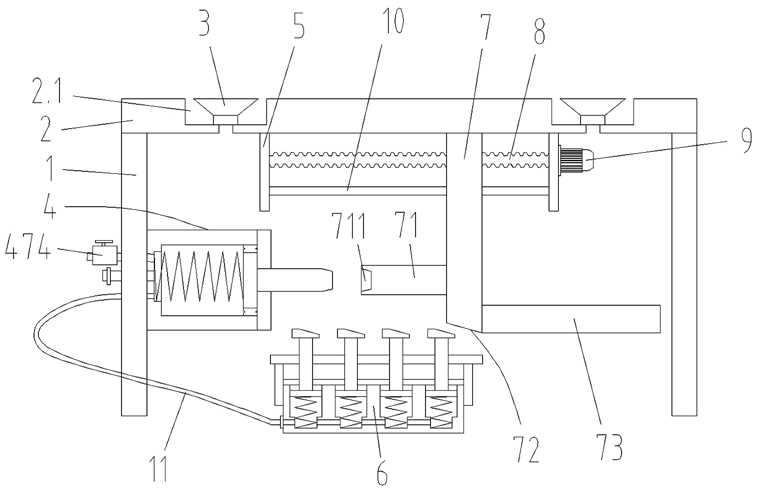

1.一种平板玻璃吸附平台,包括平板(2),平板(2)下侧通过一组支撑柱(1)支撑固定,在平板(2)上侧对称设有两个凹槽(2.1),在每个凹槽(2.1)内均装有一组玻璃吸盘(3),其特征在于:还包括主气源装置(4),主气源装置(4)包括水平设置的桶体(41),桶体(41)的桶口处配合连接桶盖(42),在桶体(41)内滑动配合连接活塞板(43),活塞板(43)一侧固定连接活塞杆(44),活塞杆(44)从桶盖(42)的中心孔穿出并伸出至桶盖(42)外侧,在活塞板(43)与桶体(41)的底部之间设有第一弹簧(45),在桶体(41)底部设有充气孔(472)与出气孔(471),在出气孔(471)处通过软管与所述玻璃吸盘(3)相连通,充气孔(472)处连接电动充气阀(474);

还包括导杆(10),导杆(10)上滑动配合连接滑块(7),滑块(7)上还设有用于驱动其水平滑动的驱动装置,滑块(7)一侧固定连接水平设置的推柱(71),推柱(71)与所述活塞杆(44)相对设置;

还包括辅助气源装置(6),辅助气源装置(6)包括基体(61),基体(61)上侧沿所述滑块(7)的滑动轨迹方向设有一组气孔(62),每个气孔(62)内侧底部均设有第二让位槽(66),相邻两个气孔(62)的第二让位槽(66)之间通过连通孔(661)相连通,在最靠近所述主气源装置(4)的气孔(62)内设有排气孔(662),排气孔(662)处设有排气接头(663),排气接头(663)通过连通管(11)与所述桶体(41)侧底部相连通;

在每个气孔(62)内均滑动配合连接橡胶板(64),橡胶板(64)与气孔(62)底部之间均固定连接第二弹簧(67),每个橡胶板(64)上侧均固定连接推杆(65),推杆(65)与所述滑块(7)下侧的斜面(72)相对设置,在所述滑块(7)一侧还固定连接水平设置的压杆(73);

所述基体(61)上侧固定连接盖板(63),盖板(63)上设有一组圆孔,圆孔与所述气孔(62)一一对应且同轴设置,每个所述推杆(65)均从与其相对应的圆孔内穿过,且推杆(65)能够沿圆孔上下滑动;

在所述基体(61)上还设有一组支撑板(68),所有支撑板(68)上端共同支撑固定稳定板(69),稳定板(69)上设有一组通孔,通孔与所述气孔(62)一一对应且同轴设置,每个所述推杆(65)均从与其相对应的通孔内穿过,且推杆(65)能够沿通孔上下滑动。

2.根据权利要求1所述的一种平板玻璃吸附平台,其特征在于:所述驱动装置包括两个对应固定在平板(2)下侧的立板(5),导杆(10)固定在两个立板(5)之间,在每个立板(5)上均设有水平设置的转动孔,两个转动孔同轴设置,在两个转动孔之间转动配合连接丝杆(8),丝杆(8)从滑块(7)上的丝杆螺母孔内穿过,并能够在丝杆螺母孔内螺纹配合,丝杆(8)其中一端伸出至转动孔外侧,在丝杆(8)的伸出端设有电机(9),电机(9)的主轴与所述丝杆(8)同轴设置且固定连接。

3.根据权利要求1所述的一种平板玻璃吸附平台,其特征在于:在每个所述推杆(65)上端均固定连接压块(651),每个压块(651)上方背离所述主气源装置(4)的一侧设有坡面(652),坡面(652)与所述滑块(7)下侧的斜面(72)相对设置。

4.根据权利要求1-3任一项所述的一种平板玻璃吸附平台,其特征在于:所述推柱(71)朝向所述活塞杆(44)的一端设有定位孔(711),所述活塞杆(44)朝向推柱(71)的一端为锥台状(441),并能够插入定位孔(711)内用于定位。

5.根据权利要求1-3任一项所述的一种平板玻璃吸附平台,其特征在于:所述活塞板(43)外侧套接活塞环(431)。

6.根据权利要求1-3任一项所述的一种平板玻璃吸附平台,其特征在于:所述桶体(41)内侧底部设有第一让位槽(46),所述第一弹簧(45)固定在第一让位槽(46)内。

7.根据权利要求1-3任一项所述的一种平板玻璃吸附平台,其特征在于:所述导杆(10)上设有刻度标线。
