专利号: 2019100379364
申请人: 温州新国余机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

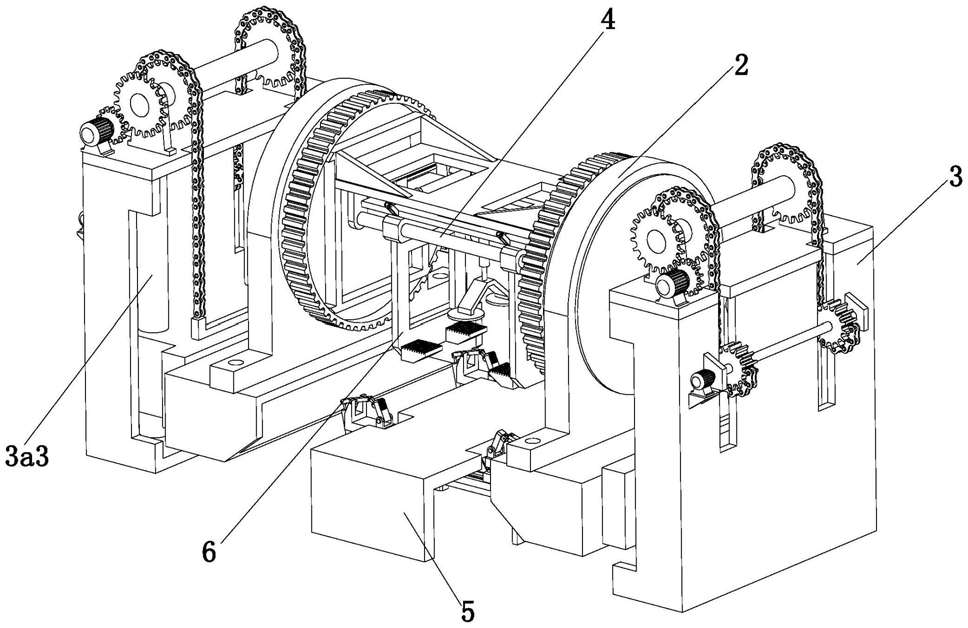

1.一种报废车辆拆解翻转机,其特征在于,包括有底盘锁定机构(1)、翻转机构(2)、升降机构(3)、车体限位机构(4)和拆卸台(5),所述底盘锁定机构(1)设置在拆卸台(5)的两侧,所述车体限位机构(4)设置在拆卸台(5)的上方,所述翻转机构(2)设置在拆卸台(5)的两侧,所述翻转机构(2)与升降机构(3)固定连接,所述车体限位机构(4)包括有车体夹紧组件(6)和车顶限位组件(4a),所述车体夹紧组件(6)设置在车顶限位组件(4a)的两侧,所述底盘锁定机构(1)包括有两个间隔设置且结构相同的底盘锁紧组件(1a),两个所述底盘锁紧组件(1a)均包括有固定架(1b)、移料部件(7)和两个对称设置的压紧部件(8),所述移料部件(7)设置在固定架(1b)的顶部;

所述车体夹紧组件(6)包括有承载板(6a)、两个移料板(6a1)和两个间隔设置在承载板(6a)下方的滑杆(6a2),所述承载板(6a)的底部对应每个滑杆(6a2)均设有两个延伸板(6a3),所述滑杆(6a2)固定在两个所述延伸板(6a3)之间,每个所述移料板(6a1)均能够滑动的套设在两个滑杆(6a2)上,每个所述移料板(6a1)的底部均设有压紧框(6a4),所述压紧框(6a4)的底部设有两个间隔设置的承载块(6a5),所述承载块(6a5)通过螺栓固定在压紧框(6a4)的底部,所述承载块(6a5)的顶部设有防滑层;

所述车体夹紧组件(6)还包括有推料板(6a6)和两个间隔设置在承载板(6a)底部的滑动轨道(6a7),每个所述滑动轨道(6a7)上均设有与其滑动配合的滑动块(6b),所述滑动块(6b)的底部与推料板(6a6)固定连接,每个所述移料板(6a1)的顶部均设有驱动杆(6c),所述推料板(6a6)上设有两个呈对称设置的滑槽(6d),所述滑槽(6d)呈倾斜设置,每个所述滑槽(6d)均对应一个驱动杆(6c),所滑槽(6d)与驱动杆(6c)滑动配合;

所述承载板(6a)的一端底部设有两个延伸座(6e),每个所述延伸座(6e)上均设有与其铰接的推送气缸(6f),所述推料板(6a6)的端部对应每个推送气缸(6f)均设有一个连接耳(6g),所述推送气缸(6f)的输出端和与其对应的连接耳(6g)铰接。

2.根据权利要求1所述的报废车辆拆解翻转机,其特征在于,所述车顶限位组件(4a)包括有设置在承载板(6a)底部的液压缸(4b),所述液压缸(4b)的输出端竖直朝下设置,所述液压缸(4b)的输出端上设有连接架(4c),所述连接架(4c)的底部设有两个压紧盘(4d)。

3.根据权利要求1所述的报废车辆拆解翻转机,其特征在于,所述压紧部件(8)包括有安装板(8a)和设置在安装板(8a)一端的固定座(8a1),所述固定座(8a1)上设有与其铰接的压紧块(8a2),所述压紧块(8a2)的一端设有橡胶层,所述压紧块(8a2)的另一端设有延伸耳(8b),所述安装板(8a)的端部设有支撑立板(8c),所述支撑立板(8c)的顶部设有转动轴(8d),所述转动轴(8d)上套设有转动板(8e),所述转动板(8e)的端部与延伸耳(8b)之间设有与两者铰接的连接杆(8f),所述安装板(8a)的底部设有底板(8g),所述底板(8g)的侧壁上设有与其铰接的压紧气缸(8h),所述压紧气缸(8h)的输出端与转动板(8e)的端部铰接。

4.根据权利要求3所述的报废车辆拆解翻转机,其特征在于,所述移料部件(7)包括有旋转轴(7a)和两个沿一直线间隔设置在固定架(1b)顶部的滑轨(7b),所述旋转轴(7a)设置在固定架(1b)的中段,并且旋转轴(7a)与固定架(1b)转动连接,每个所述滑轨(7b)上均设有与其滑动配合的送料块(7c),每个送料块(7c)均对应一个安装板(8a),每个所述安装板(8a)和与其对应的送料块(7c)之间均设有与两者固定连接的支撑架(7d),所述转动轴(8d)上套设有传动板(7e),所述传动板(7e)的两端均设有延伸杆(7f),每个延伸杆(7f)均对应一个送料块(7c),每个所述延伸杆(7f)和与其对应的送料块(7c)之间均设有与两者铰接的驱动板(7g),所述固定架(1b)的底部设有自锁电机(7h),所述自锁电机(7h)的输出端与旋转轴(7a)之间通过联轴器连接。

5.根据权利要求1所述的报废车辆拆解翻转机,其特征在于,所述升降机构(3)包括有两个呈对称设置并且结构相同的升降组件(3a),每个所述升降组件(3a)均包括有升降柜(3a1)、升降台(3a2)和两个竖直设置在升降柜(3a1)内的滑动立杆(3a3),所述升降台(3a2)套设在两个滑动立杆(3a3)上,所述升降柜(3a1)的顶部设有旋转电机(3b)和两个间隔设置的轴承座(3b1),两个所述轴承座(3b1)之间设有呈水平设置的安装轴(3b2),所述安装轴(3b2)上套设有从动齿轮(3b3),所述旋转电机(3b)的输出端上套设有与从动齿轮(3b3)啮合的主动齿轮(3b4)。

6.根据权利要求5所述的报废车辆拆解翻转机,其特征在于,每个所述升降组件(3a)还均包括有收卷电机(3c)、设置在升降台(3a2)顶部的连接座(3c1)和两个设置在升降柜(3a1)侧壁上的安装侧板(3c2),两个所述安装侧板(3c2)之间设有与两者转动连接的连接轴(3c3),所述收卷电机(3c)的输出端与连接轴(3c3)端部通过联轴器连接,每个所述安装轴(3b2)上均套设有传动链轮(3c4),所述连接座(3c1)上设有两个与其固定连接的升降链条(3c5),每个所述传动链轮(3c4)对应一个升降链条(3c5),所述传动链轮(3c4)和与其对应的升降链条(3c5)啮合,所述连接轴(3c3)上对应每个升降链条(3c5)均设有一个收卷链轮(3c6),所述升降链条(3c5)和与其对应的收卷链轮(3c6)啮合。

7.根据权利要求5所述的报废车辆拆解翻转机,其特征在于,所述翻转机构(2)包括有两个分别设置在两个升降台(3a2)侧壁上的翻转组件(2a),每个所述翻转组件(2a)均包括有承载架和设置在承载架顶部的安装座(2b),每个所述安装座(2b)上设有与其转动连接的旋转筒(2c),所述旋转筒(2c)上设有安装架(2d),所述承载板(6a)固定在两个所述安装架(2d)之间,所述旋转筒(2c)上套设有齿环(2e),所述承载架的顶部设有驱动电机(2f),所述驱动电机(2f)的输出端上套设有与齿环(2e)啮合的驱动齿轮(2g)。
