专利号: 2019100383891
申请人: 南昌工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

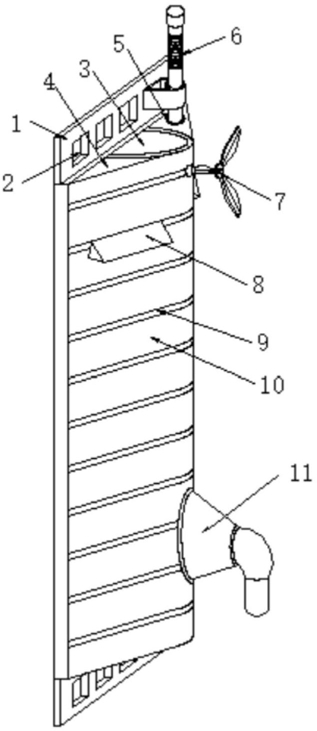

1.一种多功能河道水位监测装置,包括用于将装置安装于桥墩侧面的安装板(1),所述安装板(1)外侧固定有可测定水位的水位模块(3),用于抽取水样的取样模块(5),可收发信号并控制装置中各控制点的电控模块(4);还包括,位于水位模块(3)、取样模块(5)以及电控模块(4)外侧的防水板(10),位于防水板(10)底部的进水口(11),位于防水板(10)顶部的发电风轮(7),其特征在于:所述防水板(10)表面设有横向的导流条(9),所述安装板(1)侧周设有至少六个安装孔(2),所述水位模块(3)底部与进水口(11)连通,且水位模块(3)底侧与取样模块(5)连通;

所述水位模块(3)包括容水槽(304),位于容水槽(304)顶部的测距模块(301),安装于测距模块(301)底部的导杆(302),所述导杆(302)外侧套有可上、下活动的浮块(303),且导杆(302)底部设有尾钩(305),还包括位于容水槽(304)顶侧的通气孔(306),所述通气孔(306)外侧安装有固定于防水板(10)表面的护沿(8);

所述进水口(11)包括连接至容水槽(304)底部的弯管(1101),位于所述弯管(1101)中段的截止阀(1104),以及安装于弯管(1101)端部的进水头(1102),所述弯管(1101)与容水槽(304)通过法兰(1103)固定连接;所述进水头(1102)呈管状,且其外侧均匀分布有贯穿管壁的进水孔;

所述取样模块(5)包括连接至容水槽(304)的泵(503),位于泵(503)入口处的滤网(501)和入口阀(502),位于泵(503)出口处的出水阀(504),位于出水阀(504)末端的取样管(507),以及位于取样模块(5)顶部的取样口(6);

还包括位于取样管(507)中段的转向关节(506),以及转向关节(506)外侧连通至装置外部的排水管(508)和排水阀(505),所述转向关节(506)外侧设有可带动转向关节内芯转块旋转的联动轴(509),以及可驱动联动轴(509)的电机(510);在冬季河道易结冰的时段,通过转向关节(506)连接排水管(508),排空容水槽(304)中的积水,防止装置内部结冰;

所述电控模块(4)包括用于各调节控制点的单片微控制器(401),可充放电的蓄电池(403),以及连接于蓄电池(403)输入输出端部的稳压器(402)。

2.根据权利要求1所述的一种多功能河道水位监测装置,其特征在于:所述测距模块(301)包括红外线发射装置(307)和红外线接受装置(308),且所述浮块(303)顶面设有反光板(309)。

3.根据权利要求1所述的一种多功能河道水位监测装置,其特征在于:所述入口阀(502)和排水阀(505)均为单向阀,所述截止阀(1104)和出水阀(504)均为电磁阀,所述截止阀(1104)、出水阀(504)、泵(503)、电机(510)以及测距模块(301)均与单片微控制器(401)电性连接。

4.根据权利要求1所述的一种多功能河道水位监测装置,其特征在于:所述取样口(6)包括位于取样管(507)顶部的可伸缩的折叠管(603),以及位于折叠管(603)顶部的取样盖(604),以及套于取样管(507)外侧的加固架(602),所述加固架(602)一侧与安装板(1)固定连接,且取样管(507)与取样模块(5)顶部接口处设有密封圈(601)。

5.根据权利要求1所述的一种多功能河道水位监测装置,其特征在于:所述转向关节(506)包括球形转块(511),以及固定于转向关节(506)外层内侧的关节密封片(513),所述球形转块(511)内部设有三通槽(512)。

6.根据权利要求1所述的一种多功能河道水位监测装置,其特征在于:所述发电风轮(7)包括扇叶(701),可跟随扇叶(701)转动的转轴(702),以及将转轴(702)动力转化为电力的发电机(704),所述发电机(704)一端设有安装块(703),且所述发电风轮(7)与防水板(10)通过安装块(703)固定连接。
