专利号: 2019100400789
申请人: 永康市恒纽工贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

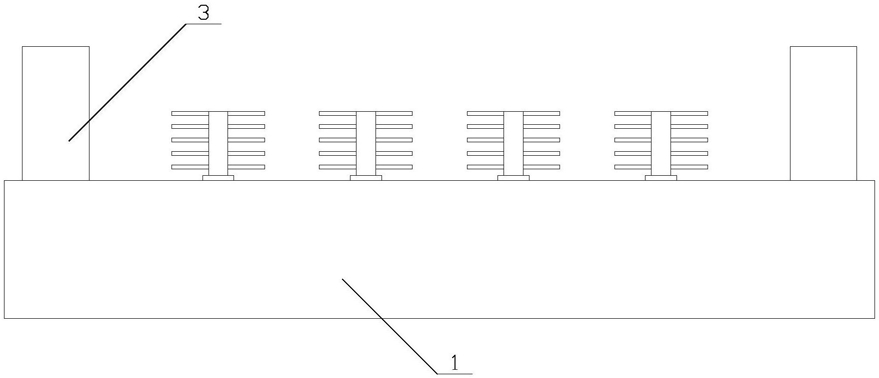

1.一种用于室内广场的散热效果好的LED照明设备,包括保护罩(1)、基板(2)、两个固定块(3)和至少两个灯珠(4),所述保护罩(1)的一侧设有开口,所述基板(2)设置在保护罩(1)的开口处,所述基板(2)与保护罩(1)密封连接,所述固定块(3)固定在保护罩(1)的设有开口的一侧,两个固定块(3)分别设置在基板(2)的两侧,所述灯珠(4)设置在基板(2)的底部,所述灯珠(4)呈条状分布,其特征在于,所述保护罩(1)内设有至少两个散热机构,所述散热机构呈条状分布,两个相邻的散热机构之间均设有灯珠;

所述散热机构包括导热杆(5)和两个卡簧(6),所述基板(2)上设有通孔,所述导热杆(5)穿过通孔,两个卡簧(6)位于通孔的两端,所述导热杆(5)通过卡簧(6)固定在基板(2)上;

所述导热杆(5)上设有至少两个散热片(7),所述散热片(7)位于基板(2)的远离灯珠(4)的一侧,所述散热片(7)与基板(2)平行,各散热片(7)沿着导热杆(5)的轴向均匀分布;

所述导热杆(5)上设有两个聚光块(8),两个聚光块(8)分别设置在导热杆(5)的两侧,所述聚光块(8)位于保护罩(1)内,所述聚光块(8)与卡簧(6)抵靠,所述聚光块(8)与基板(2)的最小距离小于灯珠(4)的高度,所述聚光块(8)的靠近灯珠(4)的一侧为弧面,与灯珠(4)相邻的聚光块(8)的靠近该灯珠(4)的弧面的圆心位于该灯珠(4)的远离基板(2)的一端。

2.如权利要求1所述的用于室内广场的散热效果好的LED照明设备,其特征在于,所述聚光块(8)上设有滑块(9),所述导热杆(5)的位于保护罩(1)内的一端的两侧均设有一个燕尾槽,所述聚光块(8)通过滑块(9)与导热杆(5)连接,所述滑块(9)与燕尾槽匹配且滑块(9)位于燕尾槽内,所述燕尾槽的底面设有波珠螺丝(10),所述滑块(9)通过波珠螺丝(10)固定在燕尾槽内。

3.如权利要求1所述的用于室内广场的散热效果好的LED照明设备,其特征在于,所述聚光块(8)的弧面为镜面。

4.如权利要求1所述的用于室内广场的散热效果好的LED照明设备,其特征在于,所述卡簧(6)与基板(2)之间设有橡胶圈。

5.如权利要求1所述的用于室内广场的散热效果好的LED照明设备,其特征在于,所述散热片(7)上涂有导热硅胶。
