专利号: 2019100413562
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

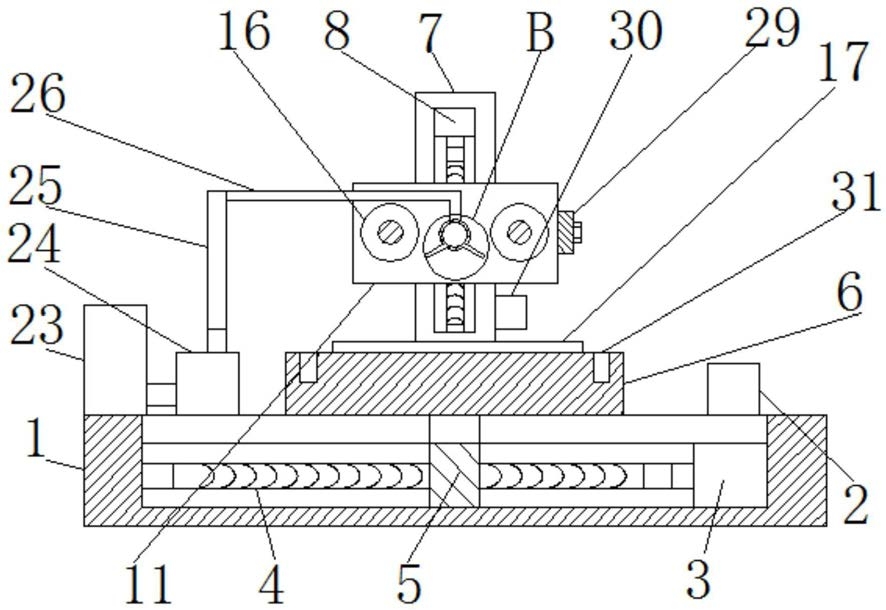

1.一种高效机电一体化抛光机,包括底座(1)以及安装在底座(1)顶部的中央处理器(2),其特征在于:所述底座(1)的顶部开设有第一T型滑槽,所述第一T型滑槽内底部的一侧固定连接有第一电机(3),所述第一电机(3)的输出轴通过联轴器固定连接有第一连接杆,所述第一连接杆远离第一电机(3)的一端固定连接有第一螺纹杆(4),所述第一螺纹杆(4)的一端通过第一转杆与第一T型滑槽的内侧壁转动连接,所述第一T型滑槽的内部滑动连接有与第一T型滑槽相匹配的第一滑块(5),所述第一滑块(5)与第一螺纹杆(4)螺纹连接,所述第一滑块(5)的顶部固定连接有操作台(6),所述操作台(6)的顶部设有夹紧机构,所述底座(1)顶部的一侧固定连接有支撑块(7),所述支撑块(7)靠近操作台(6)的竖直侧壁上开设有第二T型滑槽,所述第二T型滑槽的内顶部固定连接有第二电机(8),所述第二电机(8)的输出轴通过联轴器固定连接有第二连接杆,所述第二连接杆远离第二电机(8)的一端固定连接有第二螺纹杆(9),所述第二螺纹杆(9)的一端通过第二转杆与第二T型滑槽的内侧壁转动连接,所述第二T型滑槽的内部滑动连接有与第二T型滑槽相匹配的第二滑块(10),所述第二滑块(10)与第二螺纹杆(9)螺纹连接,所述第二滑块(10)的一端延伸至第二T型滑槽的外部并固定连接有传动箱(11),所述传动箱(11)靠近支撑块(7)的内侧壁上固定连接有第三电机(12),所述第三电机(12)的输出轴通过联轴器固定连接有第一转轴(13),所述第一转轴(13)远离第三电机(12)的一端通过轴承与传动箱(11)的内侧壁转动连接,所述第一转轴(13)的外侧壁上固定套接有第一直齿轮,所述传动箱(11)的内部设有两个对称设置的传动机构,所述传动机构包括第二转轴(14),所述第二转轴(14)的一端通过轴承与传动箱(11)的内侧壁转动连接,所述第二转轴(14)的另一端贯穿传动箱(11)并延伸至传动箱(11)的外部,所述第二转轴(14)的外侧壁上固定套接有第二直齿轮(15),所述第一直齿轮和第二直齿轮(15)相啮合,两个所述第二转轴(14)延伸至传动箱(11)外部的一端均设有限位机构,两个所述第二转轴(14)均通过限位机构固定连接有第三转轴,两个所述第三转轴的外侧壁上均固定套接有抛光滚筒(16),所述支撑块(7)底端的一侧设有探测装置,所述传动箱(11)的一侧设有加固机构,所述底座(1)的顶部设有冷却机构,所述第一电机(3)、第二电机(8)和第三电机(12)均通过数据线与中央处理器(2)信号连接。

2.根据权利要求1所述的一种高效机电一体化抛光机,其特征在于:所述夹紧机构包括挡板(17)、固定块(18)和“U”型的夹紧板(19),所述挡板(17)和固定块(18)均与操作台(6)固定连接,且挡板(17)和固定块(18)对称分布在操作台(6)的两侧,所述固定块(18)上螺纹连接有夹紧螺杆(20),所述夹紧板(19)的一侧开设有限位槽,所述夹紧螺杆(20)靠近挡板(17)的一端延伸至限位槽的内部并固定连接有限位板(21),所述夹紧板(19)的底部与底座(1)的顶部相接触。

3.根据权利要求1所述的一种高效机电一体化抛光机,其特征在于:所述限位机构包括连接块(22),所述第二转轴(14)的一侧开设有与连接块(22)相匹配的方槽,所述连接块(22)插接在方槽的内部,所述连接块(22)的一侧开设有第一螺纹孔,所述第二转轴(14)的一侧开设有第二螺纹孔,所述第一螺纹孔和第二螺纹孔的内部共同螺纹连接有第一螺栓,所述连接块(22)远离第一直齿轮的一侧与第三转轴固定连接。

4.根据权利要求1所述的一种高效机电一体化抛光机,其特征在于:所述冷却机构包括水箱(23)和水泵(24),所述水箱(23)和水泵(24)均匀底座(1)固定连接,所述水泵(24)通过数据线与中央处理器(2)信号连接,所述水箱(23)的一侧固定连通有出水管,所述出水管的一端与水泵(24)的进水端固定连接,所述水泵(24)的出水端固定连接有软管(25),所述传动箱(11)的一侧固定连接有第一水管(26),所述第一水管(26)的一端与软管(25)固定连通,所述第一水管(26)的另一端固定连通有第二水管(27),所述第二水管(27)位于两个抛光滚筒(16)之间,所述第二水管(27)底端的两侧均固定连通有一排均匀分布的冷却管(28),两排所述冷却管(28)倾斜设置。

5.根据权利要求1所述的一种高效机电一体化抛光机,其特征在于:所述加固机构包括“L”型的加固板(29),所述加固板(29)通过第二螺栓与传动箱(11)固定连接,所述加固板(29)的一侧开设有两个凹槽,两个所述第三转轴远离第一直齿轮的一端分别延伸至两个凹槽的内部。

6.根据权利要求1所述的一种高效机电一体化抛光机,其特征在于:所述探测装置包括超声波传感器(30),所述超声波传感器(30)与支撑块(7)固定连接,所述超声波传感器(30)通过数据线与中央处理器(2)信号连接。

7.根据权利要求1所述的一种高效机电一体化抛光机,其特征在于:所述操作台(6)的顶部开设有环形的收集槽(31),所述操作台(6)的一侧固定连接有收集管(32),所述收集管(32)与收集槽相连通。

8.根据权利要求2所述的一种高效机电一体化抛光机,其特征在于:所述夹紧螺杆(20)远离挡板(17)的一端固定连接有把手。
