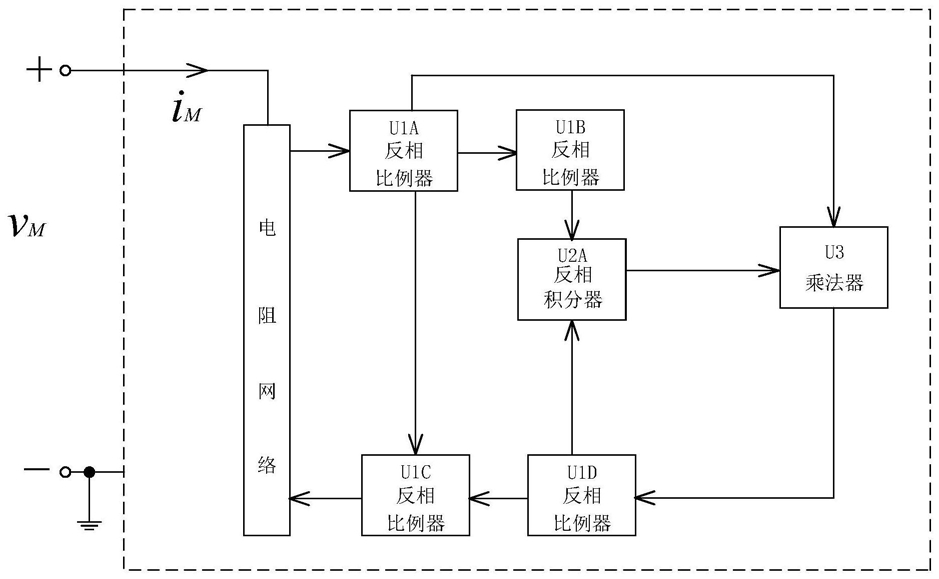

1.一种有源忆阻器仿真器，其特征在于，包括电阻网络、反相比例器、反相积分器和乘法器；

所述反相比例器包括第一反相比例器、第二反相比例器、第三反相比例器和第四反相比例器，被配置为用于实现输出电压与输入电压成反相比例运算关系；

所述电阻网络包括第四电阻，第四电阻的一端连接电源输入端，另一端通过第二电阻与第一反相比例器相连；

所述反相积分器被配置为用于实现对电压进行积分运算；

所述乘法器被配置为用于实现两个输入信号的相乘。

所述第一反相比例器、第二反相比例器、第三反相比例器和第四反相比例器分别采用第一LF347芯片的部分引脚构成，反相积分器由第二LF347芯片的部分引脚构成，乘法器采用AD633JN芯片构成。

所述第一反相比例器由第一LF347N芯片的第一引脚、第二引脚和第三引脚组成，第二反相比例器由第一LF347N芯片的第五引脚、第六引脚和第七引脚组成，第三反相比例器由第一LF347N芯片的第八引脚、第九引脚和第十引脚组成，第四反相比例器由第一LF347N芯片的第十二引脚、第十三引脚和第十四引脚组成；

第一LF347N芯片的第一引脚通过第七电阻与其第二引脚相连，其第二引脚通过第二电阻和第四电阻连接电源输入端，其第三引脚通过第一电阻连接电源输入端且同时通过第三电阻接地；

第一LF347N芯片的第五引脚接地，其第六引脚通过第六电阻连接第一LF347N芯片的第一引脚，其第七引脚通过第九电阻与其第六引脚相连；

第一LF347N芯片的第八引脚通过第八电阻与其第九引脚相连，且其第八引脚通过第二电阻与第一LF347N芯片的第二引脚相连，其第九引脚通过第五电阻和其第一引脚相连，其第九引脚通过第十二电阻和第十四引脚相连，其第十引脚接地；

第一LF347N芯片的第十二引脚接地，其第十三引脚通过第十一电阻与其第十四引脚相连，且其第十四引脚通过第十三电阻与第二LF347芯片的第二引脚相连。

2.如权利要求1所述的一种有源忆阻器仿真器，其特征在于，所述反相积分器采用第二LF347N芯片的第一引脚、第二引脚和第三引脚构成，第二LF347N芯片的第一引脚通过第二电容与其第二引脚相连，其第二引脚通过第十五电阻与其第一引脚相连，且其第二引脚通过第十四电阻与第一LF347N芯片的第七引脚相连。

3.如权利要求1所述的一种有源忆阻器仿真器，其特征在于，所述AD633JN芯片的X1引脚与第一LF347N芯片的第一引脚相连，AD633JN芯片的Y1引脚与第二LF347N芯片的第一引脚相连，AD633JN芯片的X2引脚和Y2引脚接地，其VS+引脚接电源VCC，其VS‑引脚接电源VEE，其Z引脚接地，其W引脚通过第十电阻与反相比例器U1D的第13引脚相连接。

4.如权利要求1‑3任一所述的一种有源忆阻器仿真器，其特征在于，流经第四电阻的电流为iM,R1～R15分别为第一电阻～第十五电阻对应的阻值，C2为第二电容对应的电容值，经过第一反相比例器后第一LF347N芯片的第一引脚输出为v0用式(1)表示：第一LF347N芯片的第七引脚输出为‑v0，乘法器的两个输入信号分别是AD633JN芯片X1端的v0和Y2端的q，其中符号q代表忆阻器内部电荷信号，其中ε＝R7R4/R2，AD633JN芯片的w引脚的输出vw用式(2)表示：vw＝qv0                             (2)；

第一LF347N芯片的第十四引脚输出为v14用式(3)表示

第一LF347N芯片的第八引脚输出为vM采用式(4)表示

第二LF347N芯片的第一引脚输出变量定义为q采用式(5)表示

则有源忆阻器的表达采用式(6)表示
