专利号: 2019100422788
申请人: 杭州富阳通讯塑料厂
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

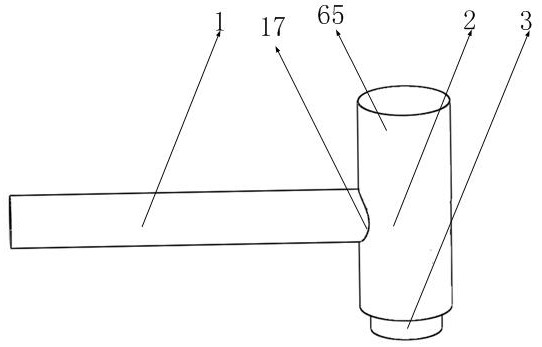

1.一种室内装潢地板锤,其特征在于:它包括把手、锤体,其中把手的一端安装在锤体的外圆面上;

上述锤体包括锤壳、锤心、连接孔、第一导槽、凸起、飞轮、弧形槽、第二导槽、第一导块、第二弹簧、固定环、第三弹簧、第一限位缺口、复位斜面、限位块、第二导块、释放块、第四弹簧、限位块槽、第五弹簧,其中锤壳的外圆面上开有一个连接孔;锤壳的内圆面的下端对称地开有两个第一导槽;锤壳内圆面的上端对称地开有两个第二导槽;锤体内圆面的上端对称地开有两个限位块槽,两个限位块槽与两个第二导槽相互错开;锤心的外圆面的上端对称安装有两个第一导块;锤心的上端通过两个第一导块与两个第一导槽的配合安装在锤壳的内圆面的下端;释放块的上端均匀开有三个弧形槽;释放块的外圆面上对称地开有两个第一限位缺口,每个第一限位缺口的下侧具有复位斜面;释放块外圆面的上端对称安装有两个第二导块;释放块通过两个第二导块与两个第二导槽的配合安装在锤壳的内圆面上端,且释放块与锤壳内部的上端留有间隙;两个限位块的一端分别安装在两个限位块槽中;

两个限位块的另一端均与第一限位缺口配合;限位块与相应的限位块槽之间安装有第五弹簧;且第五弹簧的一端安装在限位块上,另一端安装在限位块槽的内端面上;锤心与释放块之间安装有第四弹簧;第四弹簧的上端安装在释放块的下端,第四弹簧的下端安装在锤心的上端;固定环安装在锤壳的内圆面上,且固定环位于锤心与释放块之间;固定环与释放块之间周向均匀安装有四个第三弹簧;且第三弹簧的一端均安装在释放块的下端,另一端均安装在固定环的上端;固定环与锤心之间周向均匀安装有四个第二弹簧;且第二弹簧的一端均安装在锤心的上端,另一端均安装在固定环的下端;驱动电机安装在锤壳内的上端;变速机构的一端安装有输入轴,变速机构的另一端安装有从动轴;变速机构通过输入轴与驱动电机的转动轴连接;飞轮的上端安装在从动轴上;飞轮的下端均匀安装有三个凸起,且三个凸起与三个弧形槽配合;

上述变速机构包括固定圆环、驱动环、支撑圆环、第一锥形齿轮、第一转轴、第二转轴、第一限位环、第二固定杆、第一齿轮、第二齿轮、第二限位环、第二锥形齿轮、圆环套、圆环腔、连接杆、从动轴、第三锥形齿轮、驱动轴、第一固定杆、第三限位环、第三齿轮、第六弹簧、第四固定环、第四齿轮、第五齿轮、变速壳、第五固定环、圆形通孔、转轴孔、驱动轴固定杆、第三转轴,其中驱动轴的一端开有转轴孔;转轴孔内圆面上具有内螺纹;驱动轴通过驱动轴固定杆安装在变速壳的内圆面上;第三转轴的一端具有外螺纹,第三转轴通过外螺纹与转轴孔内的内螺纹的配合安装在转轴孔中;圆环套的一端开有一个环形腔;圆环套安装在驱动轴靠近第三转轴的一端;圆环套上的环形腔与第三转轴之间周向均匀安装有四个第六弹簧;第六弹簧的一端安装在第三转轴上,另一端安装在圆环槽上的环形腔内圆面上;第二锥形齿轮安装在第三转轴上,且第二锥形齿轮靠近圆环套;第三限位环安装在第三转轴的另一端;第一齿轮安装在第三转轴上,且第一齿轮靠近第三限位环;第二转轴通过第二固定杆安装在变速壳的内壁上;第二转轴的一端安装有第二限位环;第二齿轮安装在第二转轴上,且第二齿轮靠近第二限位环;第二齿轮与第二锥形齿轮啮合;第二转轴的另一端安装有第一锥形齿轮;第一转轴通过第一固定杆安装在变速壳的内壁上;第一转轴的两端分别安装有第一限位环和第四固定环;且第一限位环位于第一转轴上靠近第一齿轮的一端;第三齿轮安装在第一转轴上,且第三齿轮靠近第一限位环;第三齿轮与第一齿轮啮合;第四齿轮安装在第一转轴上,且第四齿轮靠近第四固定环;第三锥形齿轮安装在第一转轴上;第三锥形齿轮与第一锥形齿轮啮合;支撑圆环端面的中心处开有圆形通孔;支撑圆环的一端安装在第三锥形齿轮上,且支撑圆环通过圆形通孔位于第一转轴的外圆面上;支撑圆环的另一端的端面上均匀安装有三个连接杆;三个第五固定环安装在三个连接杆的一端;三个第五齿轮分别安装在三个连接杆上;三个第五齿轮均靠近第五固定环;三个第五齿轮均与第四齿轮啮合;驱动环一端开有内齿;驱动环通过固定圆环安装在变速壳的内壁上;驱动环通过内齿与三个第五齿轮啮合;驱动环的另一端安装有从动轴;从动轴和驱动轴均分别穿出变速壳的两端;

上述第三锥形齿轮通过轴承安装在第一转轴上;

上述释放块与飞轮的间隙大于锤心与固定板之间距离的两倍;

上述释放块与限位块始终保持接触。

2.根据权利要求1所述的一种室内装潢地板锤,其特征在于: 上述第三弹簧为压缩弹簧;第二弹簧为拉伸弹簧。
