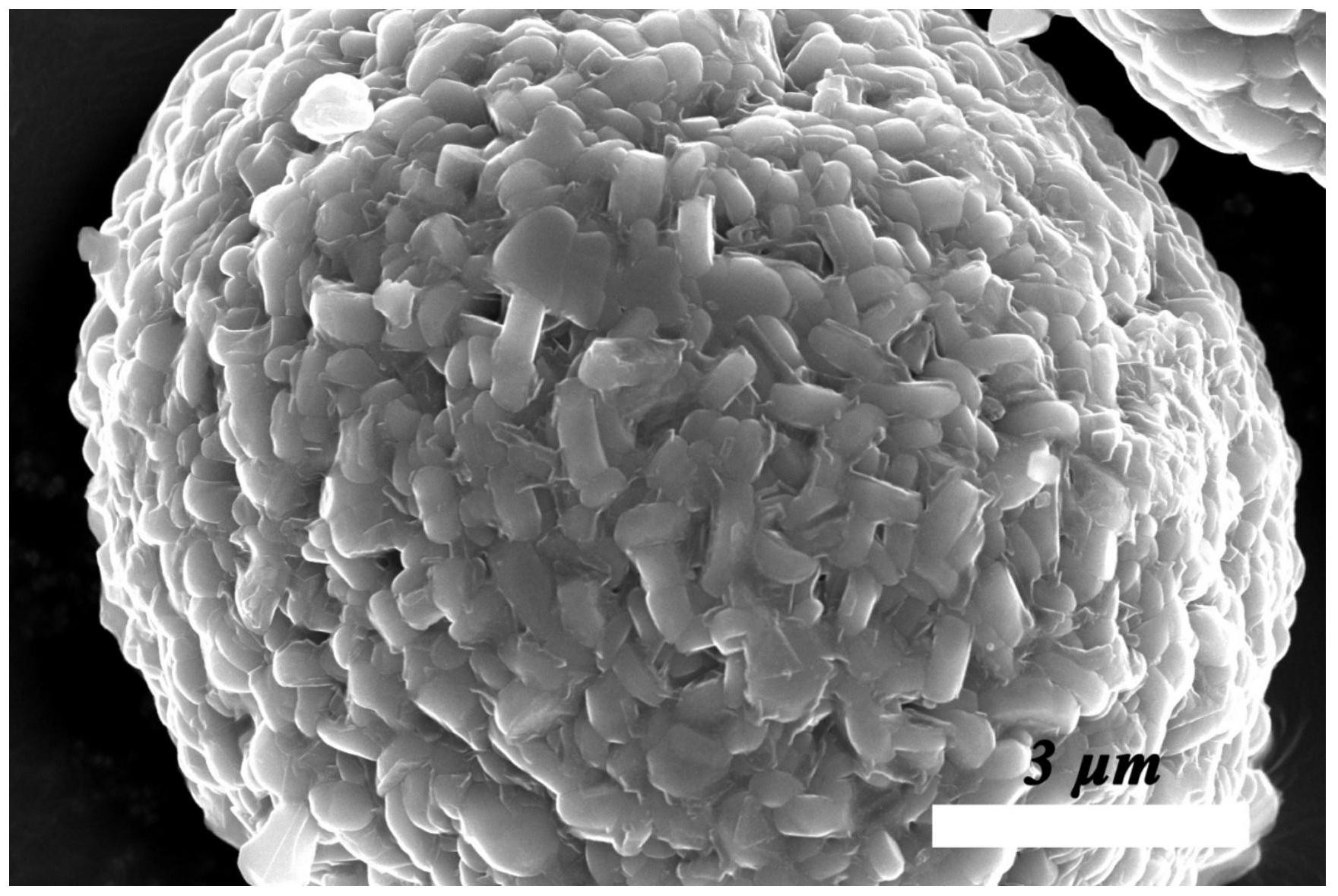

1.一种高镍三元正极材料表面改性的方法,其特征在于,所述方法包括如下步骤:S1、将高镍三元正极材料平铺于石英舟中,放入等离子体发生器腔体内,打开真空泵,将等离子体 发生器腔体抽至真空;
S2、将干燥的起弧气体通入腔体中,使腔体气压维持在500~700Pa,保持20~60s,再将起弧气体抽出,使腔体真空度保持在40~50Pa, 所述起弧气体为二氧化碳;
S3、开启等离子体发生器,调节功率,反应0.5~120分钟后,即可获得表面构筑一碳酸锂和碳的复合包覆层的高镍三元正极材料。
2.根据权利要求1所述的高镍三元正极材料表面改性的方法,其特征在于,所述高镍三元正极材料的化学式为LiNi0.9Co0.05Mn0.05O2、LiNi0.8Co0.1Mn0.1O2、LiNi0.6Co0.2Mn0.2O2、LiNi0.85Co0.1Al0.05O2或LiNi0.5Co0.2Mn0.3O2。
3.根据权利要求1所述的高镍三元正极材料表面改性的方法,其特征在于,步骤S1中高镍三元正极材料的平铺厚度为0.3mm~10mm。
4.根据权利要求1所述的高镍三元正极材料表面改性的方法,其特征在于,步骤S3中等离子体发生器的功率为5~2000W。
5.一种锂离子电池,其特征在于,所述锂离子电池包括权利要求1~4任意一项的所述的方法制备的表面改性的高镍三元正极材料。
