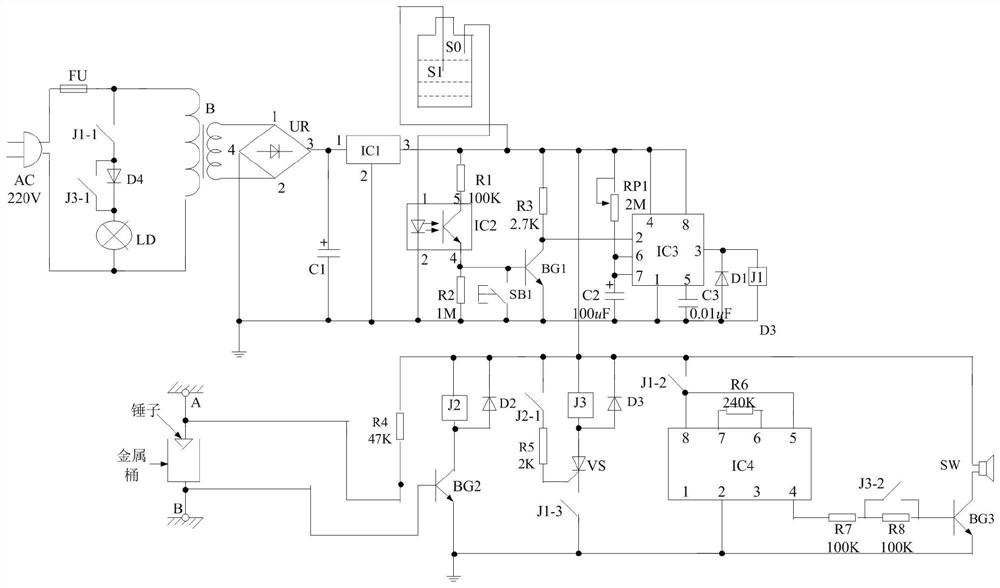

1.一种自制家用地震报警装置，包括纵波检测电路、横波检测电路、发光电路和声音报警电路，其特征在于，所述纵波检测电路包括电阻R1、R2、R3，电位器RP1，电容C2、C3，二极管D1，三极管BG1，继电器J1，按钮SB1，集成电路IC2、IC3，电极S0、S1；

所述的横波检测电路包括电阻R4、R5，二极管D2、D3，三极管BG2，继电器J2及其常开触点J2‑1、继电器J3，继电器J1的常开触点J1‑3，晶闸管VS，锤子，金属桶，金属导线；

所述的发光电路包括电容C1，二极管D4，集成电路IC1，变压器B，灯泡LD，整流堆UR，继电器J1的常开触点J1‑1，继电器J3的常开触点J3‑1，电源插头，熔断器FU；

所述的声音报警电路包括电阻R6、R7、R8，三极管BG3，集成电路IC4，继电器J1的常开触点J1‑2，继电器J3的常开触点J3‑2，扬声器SW；

电阻R1接在集成电路IC1的3脚和集成电路IC2的5脚之间；电阻R2和按钮SB1并联接在集成电路IC2的4脚和地之间；电阻R3接在集成电路IC1的3脚和集成电路IC3的2脚之间；电位器RP1接在集成电路IC1的3脚和集成电路IC3的6脚之间；电容C2的正极接集成电路IC3的

6脚，负极接地；电容C3接在集成电路IC3的5脚和地之间；二极管D1和继电器J1并联后接在集成电路IC3的3脚和地之间，其中二极管D1的负极接集成电路IC3的3脚；三极管BG1的基极接集成电路IC2的4脚，集电极接集成电路IC3的2脚，发射极接地；集成电路IC2的1脚接电极S0，2脚接地；集成电路IC3的1脚接地，4脚和8脚接集成电路IC1的3脚，6脚和7脚接电容C2的正极；电极S1接集成电路IC1的3脚；

电阻R4接在集成电路IC1的3脚和A点之间；电阻R5和继电器J2的常开触点J2‑1串联后接在集成电路IC1的3脚和晶闸管VS的门极之间；二极管D2和继电器J2并联后接在集成电路IC1的3脚和三极管BG2的集电极之间，其中二极管D2的负极接集成电路IC1的3脚；二极管D3和继电器J3并联后接在集成电路IC1的3脚和晶闸管VS的阳极之间，其中二极管D3的负极接集成电路IC1的3脚；三极管BG2的基极接B点，发射极接地；晶闸管VS阴极经继电器J1的常开触点J1‑3后接地，锤子接A点，金属桶接B点；

电容C1的正极接集成电路IC1的1脚，负极接地；二极管D4和继电器J3的常开触点J3‑1并联后接在继电器J1的常开触点J1‑1和灯泡LD之间，其中二极管D4的正极接继电器J1的常开触点J1‑1；继电器J1的常开触点J1‑1和灯泡LD的另一端分别接变压器B的输入端，变压器B的输出端接整流堆UR的1脚和2脚，整流堆UR的3脚接集成电路IC1的1脚，4脚接地；电源插头经熔断器FU接变压器B的输入端；

电阻R6接在集成电路IC4的6脚和7脚之间；电阻R7和R8串联接在集成电路IC4的4脚和三极管BG3的基极之间，其中电阻R8和继电器J3的常开触点J3‑2并联；三极管BG3的集电极接扬声器的一端，扬声器的另一端接集成电路IC1的3脚，三极管BG3的发射极接地；集成电路IC4的1脚和3脚悬空，2脚接地，5脚和8脚并联后接继电器J1的常开触点J1‑2的一端，继电器J1的常开触点J1‑2的另一端接集成电路IC1的3脚；

由于地震发生时纵波的传播速度快于横波的传播速度，所以刚开始地震会使水平面产生波浪形的升降，本发明通过对水平面的检测来进行早期地震的判断，取一个饮料瓶，里面加上盐水以提高导电性能，分别在瓶口和瓶身处开两个小洞，插入电极S0和S1，其中电极S1接入水中，电极S0靠近水面，距离水面越近越好，其灵敏度越高，但是不能入水；

地震横波的传播速度慢于纵波，但破坏能力要大于纵波，当横波到达地表后，会使地面产生左右摇摆，本发明的横波检测开关的A端固定在天花板上，B端固定在桌面上，锤子与金属桶内壁的间距在2‑3mm之间，间距越小表面灵敏度越高。

2.根据权利要求1所述的一种自制家用地震报警装置，其特征在于，所述集成电路IC1为稳压集成块，型号为7812，集成电路IC2为光电耦合器，型号为4N25，集成电路IC3的型号为555定时器，集成电路IC4为音乐集成电路，型号为KD9561。

3.根据权利要求1所述的一种自制家用地震报警装置，其特征在于，所述二极管D1、D2、D3、D4的型号为IN4007。

4.根据权利要求1所述的一种自制家用地震报警装置，其特征在于，三极管BG1、BG2、BG3为NPN型三极管，型号为9013。

5.根据权利要求1所述的一种自制家用地震报警装置，其特征在于，晶闸管VS的型号为MCR100‑8。
