专利号: 2019100457895
申请人: 安徽舜邦精细化工有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于煤矸石砖的环保型湿式切砖机,包括支腿(1)和固定安装在支腿(1)上端的机箱(2),其特征在于:所述机箱(2)底部设置有进水管(4)和出水管(24),所述进水管(4)和出水管(24)上安装有控制阀(5);所述机箱(2)内壁上设置有一排辊轴(6),其中位于机箱(2)内壁左右两端的多根辊轴(6)的设置高度大于设置在机箱(2)内壁中部的多根辊轴(6)的设置高度,同时设置在机箱(2)内壁中部的多根辊轴(6)呈一字型水平排列;每根辊轴(6)的前后两端分别从机箱(2)的前后箱壁上伸出并固定安装有从动齿轮(8),所述辊轴(6)的两端与机箱(2)的箱壁密封滚动连接,多根辊轴(6)的两端安装的从动齿轮(8)通过同步齿形带(9)传动连接,且同步齿形带(9)和从动齿轮(8)的转向一致,所述机箱(2)前后箱壁上安装有用于驱动同步齿形带(9)转动的驱动电机(10);

所述机箱(2)上表面中部的前后两侧各设置有一个立板(3),前后两个立板(3)之间固定连接有横梁(14),所述横梁(14)的下表面中部竖直固定安装有电液推杆(16),所述电液推杆(16)下端的推杆头上水平安装有切割电机(17),所述切割电机(17)的输出轴上安装有切割刀片(18),所述切割刀片(18)的中心轴线与辊轴(6)的中心轴线垂直,所述切割刀片(18)上端罩设有防水罩(19),所述防水罩(19)固定安装在切割电机(17)的机身上;所述辊轴(6)上放置有砖坯(12),所述机箱(2)内盛装有吸尘液,当切割刀片(18)的下端与砖坯(12)的上表面刚好接触时,所述防水罩(19)的下端已经位于吸尘液的液面(23)以下。

2.根据权利要求1所述的一种用于煤矸石砖的环保型湿式切砖机,其特征在于:所述机箱(2)的前后箱壁上滑动安装有张紧轮(11),所述张紧轮(11)与同步齿形带(9)传动连接。

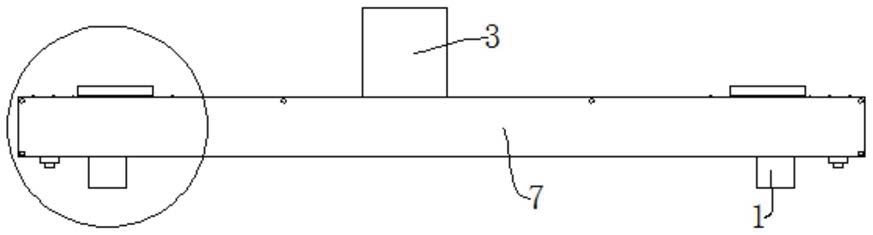

3.根据权利要求2所述的一种用于煤矸石砖的环保型湿式切砖机,其特征在于:所述机箱(2)的前后箱壁上通过紧固螺钉(13)固定安装有防护罩(7),所述从动齿轮(8)、同步齿形带(9)、张紧轮(11)以及驱动电机(10)均被防护罩(7)罩住。

4.根据权利要求1所述的一种用于煤矸石砖的环保型湿式切砖机,其特征在于:设置在机箱(2)内壁左右两端的多根辊轴(6)呈一字型水平排列。

5.根据权利要求1所述的一种用于煤矸石砖的环保型湿式切砖机,其特征在于:当切割刀片(18)刚好将整块砖坯(12)切割成两块时,所述防水罩(19)的下端面与砖坯(12)的上表面相接触。

6.根据权利要求5所述的一种用于煤矸石砖的环保型湿式切砖机,其特征在于:所述防水罩(19)的下端面上设置有多个防水压力开关(25),当防水罩(19)的下端面与砖坯(12)的上表面相接触时,所述防水压力开关(25)被触发并控制电液推杆(16)反转带动切割刀片(18)自动上升离开砖坯(12)。

7.根据权利要求1-6中任一项所述的一种用于煤矸石砖的环保型湿式切砖机,其特征在于:所述防水罩(19)的前后两端竖直固定安装有一根立杆(21),所述立杆(21)上远离防水罩(19)的侧面上设置有滑槽(20);所述立板(3)上靠近辊轴(6)的侧面上竖直设置有滑条(15),所述滑条(15)滑套在滑槽(20)内,所述防水罩(19)通过立杆(21)沿着滑条(15)上下滑动。

8.根据权利要求7所述的一种用于煤矸石砖的环保型湿式切砖机,其特征在于:所述立杆(21)与防水罩(19)之间固定安装有多根加强肋(22)。
