1.一种甲醛氧化复合催化材料的制备方法，其特征在于，包括以下步骤：(1)：先将甲酸和醋酸溶于水，然后依次加入醋酸铝、醋酸钴和氯钯酸钠，搅拌形成透明溶液，其中各原料的摩尔比为：水：甲酸：醋酸：醋酸铝：醋酸钴：氯钯酸钠＝1：0.2～0.4:0.1‑4

～0.2:0.03～0.6：0.001～0.005：(0.642～6.42)×10 ；

(2)然后加入所述透明溶液总质量0.25～1.25wt％的聚氧化乙烯，搅拌均匀得到混合液；

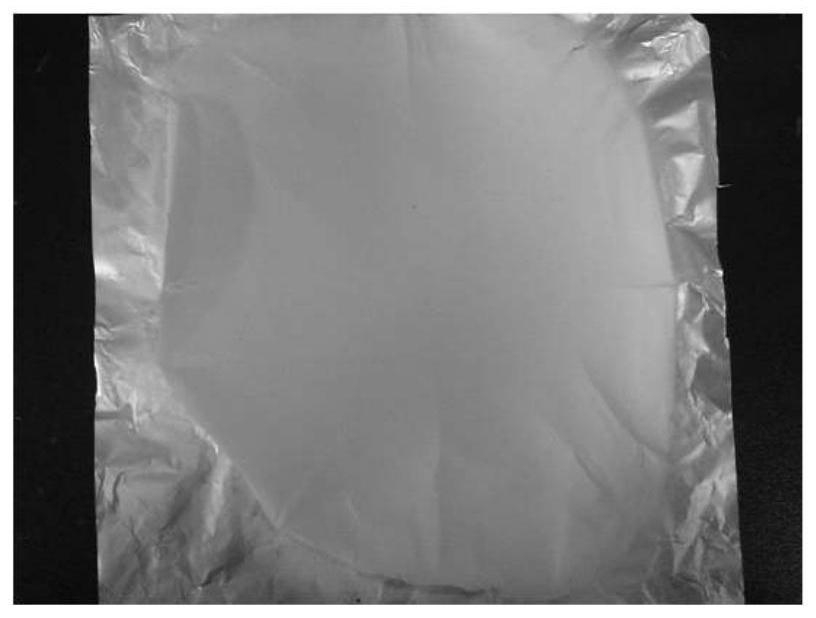

(3)对所述混合液进行静电纺丝得到含Pd高分子纳米复合纤维膜；

(4)将含Pd高分子纳米复合纤维膜进行焙烧、活化处理后得到；所述活化方法为：在H2气氛中将焙烧物在200‑250℃下处理0.5‑2h。

2.如权利要求1所述的甲醛氧化复合催化材料的制备方法，其特征在于，所述步骤(2)中，聚氧化乙烯分子量为30～60万之间。

3.如权利要求1所述的甲醛氧化复合催化材料的制备方法，其特征在于，所述步骤(3)中，静电纺丝的液流速为1～2mL/h，纺丝针头直径为0.5～1mm，工作电压强度为1～2kV/cm；

相对湿度控制在20％以下。

4.如权利要求3所述的甲醛氧化复合催化材料的制备方法，其特征在于，所述步骤(3)中，静电纺丝液的流速1.2～1.5mL/h，纺丝针头直径为0.7～0.9mm，工作电压强度为1.1～

1.3kV/cm；相对湿度控制在10％以下。

5.如权利要求1‑4任一项所述的甲醛氧化复合催化材料的制备方法，其特征在于，所述步骤(4)中，焙烧温度为500‑700℃，焙烧时间1‑4h，升温速率为1‑2℃/min。

6.一种甲醛氧化复合催化材料，其特征在于，由权利要求1‑5任一项所述的制备方法制得，为Pd@Co3O4/γ‑Al2O3纤维甲醛氧化复合催化材料。

7.如权利要求6所述的甲醛氧化复合催化材料，其特征在于，Pd@Co3O4/γ‑Al2O3纤维甲醛氧化复合催化材料含有γ‑Al2O3纤维载体、Co3O4助催化剂成分和分散在载体表面的Pd活性组分，其中Pd以零价形式存在，粒径范围1～10nm；具有分等级大孔‑中孔结构，孔径在1～

1000nm。

8.如权利要求7所述的甲醛氧化复合催化材料，其特征在于，所述Pd@Co3O4/γ‑Al2O3纤维复合甲醛催化材料为纤维交织而成的柔性薄膜状，薄膜厚度在80～110μm，拉伸应力为：

16～30Mpa，热稳定在：500～700℃。
