1.一种钴基双金属硫化物负极材料的制备方法，该钴基双金属硫化物为M-Co-S，其中M= Ni, Fe, Mo, Bi, Zn，其特征在于，M-Co-S的制备包括以下步骤：（1）采用化学气相沉积法，在泡沫镍基底表面生长石墨烯层：将清洗干净的泡沫镍放在高温扩散炉炉膛正中央，通入氩气后将炉膛内的温度升高到900-1000℃，温度稳定后先通入氢气，保持一段时间，再通入甲烷，保持一段时间后，关掉甲烷及氢气的通入量，再在氩气气氛下使炉内温度降到室温，即可获得表面长有石墨烯层的泡沫镍；

（2）将钴盐和镍盐溶于去离子水中，搅拌得透明溶液，再加入氟化铵和六次甲基四胺，溶解后加入步骤（1）制备的表面长有石墨烯层的泡沫镍，于不锈钢反应釜中，密封，放入

100-180℃的恒温干燥箱中，保温反应6-16h，反应完成后自然冷却至室温；

（3）取出步骤（2）得到的样品，依次在去离子和无水乙醇中超声清洗后，自然条件下晾干；

（4）将硫化剂溶于去离子水中，充分溶解后加入步骤（3）得到的样品，再在不锈钢水热釜中，密封，于100 180℃的恒温干燥箱中，保温6 18h，反应结束后取出样品，用去离子和无~ ~水乙醇反复冲洗，烘干，即可得到M-Co-S负极材料。

2.根据权利要求1所述的钴基双金属硫化物负极材料的制备方法，其特征在于，先通入氩气，其流量为90-120sccm，通入时间为25-35min；再以5-10℃/min升温至900-1200℃；之后再以流量为30-60sccm通入氢气，通入时间为25-35min；最后再以流量为2 15sccm通入甲~烷，通入甲烷时间2 10min。

~

3.根据权利要求1所述的钴基双金属硫化物负极材料的制备方法，其特征在于，先通入氩气，其流量为100sccm，通入时间为30min；再以10℃/min升温至1000℃；之后再以流量为

50sccm通入氢气，通入时间为30min；最后再以流量为5sccm通入甲烷，通入甲烷时间4min。

4.根据权利要求1所述的钴基双金属硫化物负极材料的制备方法，其特征在于，步骤（2）中所述的镍盐可用铁、钼盐、铋盐或锌盐中的任意一种替代。

5.根据权利要求1所述的钴基双金属硫化物负极材料的制备方法，其特征在于，步骤（2）中，镍盐，钴盐，尿素和六次甲基四胺的摩尔比1:0.8-1.2:3-5:1-3，水热反应温度为120℃，时间为12h。

6.根据权利要求1所述的钴基双金属硫化物负极材料的制备方法，其特征在于，步骤（4）中，所述的硫化剂为硫化钠，浓度为0.05-0.2M，硫化温度为100 180℃，保温6 18h。

~ ~

7.根据权利要求6所述的钴基双金属硫化物负极材料的制备方法，其特征在于，步骤（4）中，所述的硫化钠浓度为0.1M，温度为120℃，时间为8h。

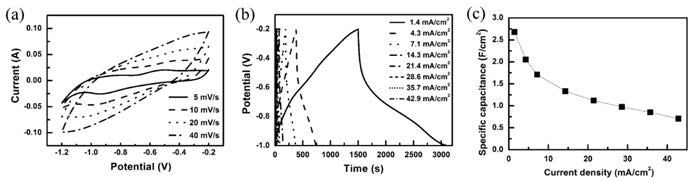

8.根据权利要求1-7中任一所述的方法制备得到的钴基双金属硫化物负极材料在制备电极材料中的应用。
