专利号: 2019100496885
申请人: 温州宏量机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

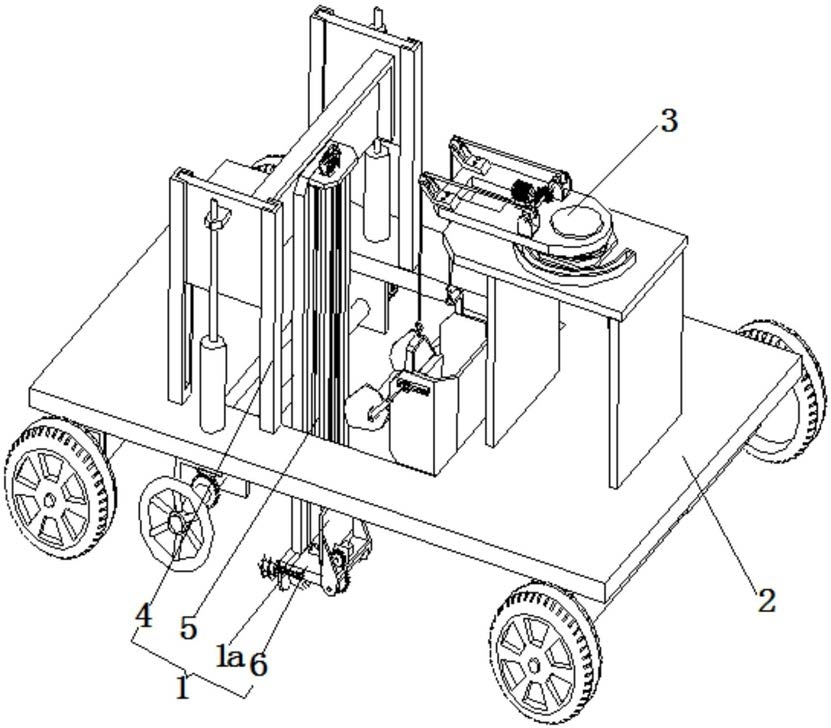

1.一种煤矿提升机,其特征在于,包括有钻进机构(1)、底板(2)和煤矿提升机构(3),所述钻进机构(1)和煤矿提升机构(3)间隔设置在底板(2)的顶部,所述钻进机构(1)包括有升降组件(4)、下料组件(5)、移料板(1a)和煤矿开采组件(6),所述移料板(1a)竖直设置在下料组件(5)上,所述下料组件(5)设置在升降组件(4)上,所述煤矿开采组件(6)设置在移料板(1a)上,底板(2)的底部设有四个呈矩阵分布的行驶轮(7),所述煤矿开采组件(6)包括有螺旋钻头(6a)、支撑板(6a1)、进料部件(8)和用于对支撑板(6a1)进行调节的位置调节部件(6b),所述支撑板(6a1)上设有与其滑动配合的滑动板(6a2),所述滑动板(6a2)呈L型结构,所述螺旋钻头(6a)安装在滑动板(6a2)上,所述滑动板(6a2)的侧壁上设有钻进电机(6a3),所述钻进电机(6a3)的输出端与螺旋钻头(6a)的端部固定连接。

2.根据权利要求1所述的煤矿提升机,其特征在于,所述位置调节部件(6b)包括有设置在移料板(1a)底部的安装座(6b1),所述安装座(6b1)上设有与其转动连接的转动轴(6b2),所述支撑板(6a1)套设在转动轴(6b2)上,所述转动轴(6b2)上套设有从动齿轮(6b3),所述安装座(6b1)的顶部设有安装板(6b4),所述安装板(6b4)的侧壁上设有自锁电机(6b5),所述自锁电机(6b5)的输出端上设有与从动齿轮(6b3)啮合的主动齿轮(6b6)。

3.根据权利要求1所述的煤矿提升机,其特征在于,所述进料部件(8)包括有驱动框(8a)和设置在滑动板(6a2)侧壁上的旋转电机(8b),所述旋转电机(8b)的输出端上套设有转动板(8a1),所述转动板(8a1)的端部设有与驱动框(8a)相配合的滚轮(8a2),所述驱动框(8a)与滑动板(6a2)的侧壁之间设有固定杆(8a3),所述滑动板(6a2)的两侧均设有延伸耳(8a4),所述支撑板(6a1)的两侧均设有连接板(8a5),每个所述延伸耳(8a4)均对应一个连接板(8a5),所述延伸耳(8a4)的侧壁上设有贯穿连接板(8a5)侧壁的滑杆(8a6),所述滑杆(8a6)的端部套设有限位环(8a8),所述滑杆(8a6)上套设有伸缩弹簧(8a7),所述伸缩弹簧(8a7)的两端分别抵触在延伸耳(8a4)和连接板(8a5)的侧壁上。

4.根据权利要求1所述的煤矿提升机,其特征在于,所述下料组件(5)包括有呈竖直设置的支撑立板(5a)和两个间隔设置在支撑立板(5a)侧壁上的滑轨(5b),每个所述滑轨(5b)上均设有与其滑动配合的滑动块(5c),所述移料板(1a)设置在两个滑动块(5c)的侧壁上,所述支撑立板(5a)的顶部设有顶板(5d),所述顶板(5d)的顶部设有下料电机(5e)和第一固定座(5f),所述支撑立板(5a)的底端设有第二固定座(5f1),所述第一固定座(5f)和第二固定座(5f1)上均设有连接轴(5f2),每个所述连接轴(5f2)上均套设有同步轮(5f3),两个所述同步轮(5f3)之间通过同步皮带(5f4)传动连接,所述移料板(1a)与同步皮带(5f4)之间设有带动板(5f5),所述下料电机(5e)的输出端与第一固定座(5f)上的连接轴(5f2)固定连接。

5.根据权利要求4所述的煤矿提升机,其特征在于,所述升降组件(4)包括有安装框(4a)和两个间隔设置的滑动部件(4b),两个所述滑动部件(4b)均包括有设置在底板(2)顶部的套接轴(4b1)和两个间隔且竖直设置的固定条(4b2),两个所述固定条(4b2)之间设有与两者滑动配合的支撑滑板(4b3),所述套接轴(4b1)上设有传动丝杆(4b4),所述支撑滑板(4b3)上设有升料板(4b5),所述升料板(4b5)上设有与传动丝杆(4b4)螺纹连接的丝母,所述安装框(4a)固定在两个支撑滑板(4b3)之间,所述支撑立板(5a)通过螺栓固定在所述安装框(4a)上。

6.根据权利要求5所述的煤矿提升机,其特征在于,两个所述滑动部件(4b)还均包括有设置在底板(2)底部的连接座(4b6)和套设在传动丝杆(4b4)底端的第一锥齿轮(4b7),两个所述连接座(4b6)之间设有与两者转动连接的旋转轴(4c),所述旋转轴(4c)的端部套设有手轮(4d),所述旋转轴(4c)上套设有两个第二锥齿轮(4e),每个所述第一锥齿轮(4b7)均对应一个第二锥齿轮(4e),所述第一锥齿轮(4b7)和与其对应的第二锥齿轮(4e)相啮合。

7.根据权利要求1所述的煤矿提升机,其特征在于,所述煤矿提升机构(3)包括有提料组件(9)、回转组件(3b)和固定架(3a),所述回转组件(3b)设置在固定架(3a)的顶部,所述提料组件(9)设置在回转组件(3b)上,所述回转组件(3b)包括有竖直设置在固定架(3a)上的转动筒(3b3),所述转动筒(3b3)与固定架(3a)转动连接,所述转动筒(3b3)的端部套设有回转板(3b2),所述固定架(3a)上设有承载板(3a1),所述承载板(3a1)的底部设有回转电机(3a2),所述转动筒(3b3)的底端套设有减速齿轮(3b1),所述回转电机(3a2)的输出端上套设有与减速齿轮(3b1)啮合的旋转齿轮(3a3),所述固定架(3a)的顶部设有弧形轨道(3b4),所述回转板(3b2)的底部设有与弧形轨道(3b4)滑动配合的滑动杆(3b5)。

8.根据权利要求7所述的煤矿提升机,其特征在于,所述提料组件(9)包括有收料部件(9e)、收料箱(9a)和用于驱动收料箱(9a)竖直移动的升料部件(9b),所述升料部件(9b)包括有收料电机(9b1)和两个间隔设置在回转板(3b2)端部的固定板(9b2),每个所述固定板(9b2)上均设有与其转动连接的导向轮(9b3),所述回转板(3b2)的顶部设有两个间隔设置的支撑座(9b4),每个所述支撑座(9b4)上均设有与其转动连接的绳轮(9b5),两个所述绳轮(9b5)之间设有与两者固定连接的安装轴(9b6),所述安装轴(9b6)上套设有第三锥齿轮(9b7),所述收料电机(9b1)的输出端上套设有与第三锥齿轮(9b7)啮合的第四锥齿轮(9b8)。

9.根据权利要求8所述的煤矿提升机,其特征在于,所述升料部件(9b)还包括有两个间隔设置在收料箱(9a)顶部的L型延伸板(9b9),每个所述L型延伸板(9b9)上均设有绳钩(9c),每个所述绳轮(9b5)均对应一个导向轮(9b3),所述绳轮(9b5)和与其对应的导向轮(9b3)之间设有绕设在绳轮(9b5)上的升降绳(9d),所述升降绳(9d)的端部固定在所述绳钩(9c)上。

10.根据权利要求8所述的煤矿提升机,其特征在于,所述收料部件(9e)包括有与收料箱(9a)铰接的翻料斗(9e1),所述翻料斗(9e1)的两侧均设有与其铰接的承托座(9e2),每个所述承托座(9e2)上均设有液压缸(9e3),所述收料箱(9a)的两侧均设有连接轨道(9e4),所述连接轨道(9e4)上设有与其滑动配合的滑块(9e5),每个所述滑块(9e5)均对应一个液压缸(9e3),所述液压缸(9e3)的输出端和与其对应的滑块(9e5)固定连接。
