1.D-π-A-π-D'化合物，其结构如式(Ⅰ)或式(Ⅱ)所示，式(Ⅰ)和式(Ⅱ)化合物的化学名称分别为2-[(1E)-2-(9-乙基-9H-咔唑-3-基)乙烯基]-5-[(1E)-2-[4-(9H-咔唑-9-基)苯基]乙烯基]-1,4-苯二腈和2-[(1E)-2-(9-乙基-9H-咔唑-3-基)乙烯基]-5-[(1E)-2-(3,4-二甲氧基苯基)乙烯基]-1,4-苯二腈：

2.一种所述的D-π-A-π-D'化合物的合成方法，包括如下步骤：

(1)4-(9H-咔唑-9-基)苯甲醛或3,4-二甲氧基苯甲醛与式(Ⅴ)化合物发生单边的霍纳尔-沃兹沃思-埃蒙斯反应，制得相应的式(Ⅲ)或式(Ⅳ)所示的化合物；

(2)9-乙基-9H-咔唑-3-甲醛与式(Ⅲ)或式(Ⅳ)化合物发生霍纳尔-沃兹沃思-埃蒙斯反应，制得相应的式(Ⅰ)或式(Ⅱ)所示的D-π-A-π-D'化合物；

3.如权利要求2所述的合成方法，其特征在于：所述的步骤(1)按照如下实施：反应瓶中加入化合物(Ⅴ)和无水四氢呋喃，在氮气保护下，于冰浴中，缓慢滴加碱的无水四氢呋喃溶液，滴毕再缓慢滴加4-(9H-咔唑-9-基)苯甲醛或3,4-二甲氧基苯甲醛的无水四氢呋喃溶液，然后升温至室温反应6～20h，接着往反应混合物中加入蒸馏水，再用二氯甲烷萃取，获得的有机层经无水硫酸镁干燥后，再经硅胶柱层析分离提纯得到化合物(Ⅲ)或(Ⅳ)。

4.如权利要求3所述的合成方法，其特征在于：所述的碱为叔丁醇钾或叔丁醇钠；碱的摩尔用量为式(Ⅴ)化合物摩尔用量的1～2.5倍，式(Ⅴ)化合物与4-(9H-咔唑-9-基)苯甲醛或3,4-二甲氧基苯甲醛的摩尔用量比为1～3:1。

5.如权利要求3所述的合成方法，其特征在于：柱层析操作中，洗脱试剂为体积比为1～

15:1的石油醚与乙酸乙酯。

6.如权利要求2所述的合成方法，其特征在于：步骤(2)所述的Horner-Wadsworth-Emmons反应以碱作为催化剂，在无水溶剂或无溶剂情况下，氮气保护中进行；所述的碱为叔丁醇钾、氢化钠、甲醇钠或氢氧化钾；所述无水溶剂为无水四氢呋喃或N,N-二甲基甲酰胺；

反应温度为-10～60℃，反应时间为10～40h。

7.如权利要求6所述的合成方法，其特征在于：所述步骤(2)按照如下实施：反应瓶中加入化合物(Ⅲ)或化合物(Ⅳ)和无水溶剂，在氮气保护下，于冰浴中，缓慢滴加碱溶于无水溶剂中得到的溶液，所述的碱为叔丁醇钾；滴毕，再缓慢滴加9-乙基-9H-咔唑-3-甲醛溶于无水溶剂中得到的溶液，然后升温至室温反应10～40h，接着往反应混合物中加入蒸馏水，再用二氯甲烷萃取，获得的有机层经无水硫酸镁干燥后，再经硅胶柱层析分离，得到相应的化合物(Ⅰ)或(Ⅱ)。

8.如权利要求6所述的合成方法，其特征在于：所述的步骤(2)按照如下实施：反应瓶中加入化合物(Ⅲ)或化合物(Ⅳ)、碱和无水溶剂，所述的碱为氰化钠；在氮气保护下，于冰浴中缓慢滴加9-乙基-9H-咔唑-3-甲醛溶于无水溶剂中得到的溶液，然后升温至室温反应10～40h，接着往反应混合物中加入蒸馏水，再用二氯甲烷萃取，获得的有机层经无水硫酸镁干燥后，再经硅胶柱层析分离提纯得到相应的化合物(Ⅰ)或(Ⅱ)。

9.如权利要求6～8之一所述的合成方法，其特征在于：碱的摩尔用量为式(Ⅲ)或式(Ⅳ)化合物摩尔用量的1～3倍，式(Ⅲ)或式(Ⅳ)化合物与9-乙基-9H-咔唑-3-甲醛的摩尔用量比为1:1～2.5。

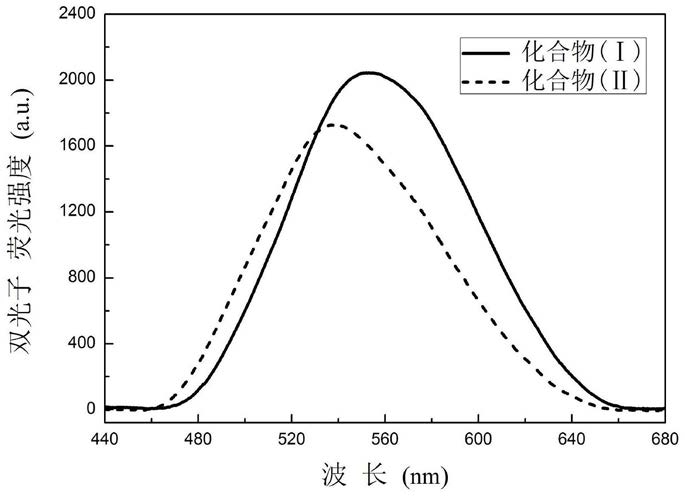

10.如权利要求1所述的D-π-A-π-D'化合物作为双光子吸收和/或双光子荧光材料的应用。
