1.一种牡丹花状C@SnS2锂电池负极材料的制备方法，其特征在于，包括以下步骤：步骤一，取250ml三口烧瓶清洗干净，依次加入碳酸氢钠NaHCO3、聚乙烯吡咯烷酮PVP和去离子水充分搅拌均匀；

步骤二，将三口烧瓶置于恒温水浴中通入氮气10-30min，确保反应体系中氧气被排除；

步骤三，继续保持通入氮气后加入苯乙烯St搅拌均匀并升高水浴温度；

步骤四，水浴温度升高到设定温度并稳定后加入一定量的偶氮二异丁基脒盐酸盐AIBA保持恒温恒速的搅拌，反应持续12-24小时；

步骤五，反应结束后，待冷却至室温离心分离并烘干得到固体粉末；

步骤六，将得到的固体粉末放入管式炉中高温煅烧2-4小时，得到均匀分散的C纳米微球；

步骤七，取一定量的碳纳米微球分散到乙醇溶液中大功率超声处理30-60min；

步骤八，将一定比例的五水氯化锡SnCl4·5H2O和硫代乙酰胺TAA分散到乙醇溶液中，随后加入到步骤七中碳纳米微球乙醇溶液中磁搅拌处理1-2h；

步骤九，混合溶液转入到反应釜中反应；

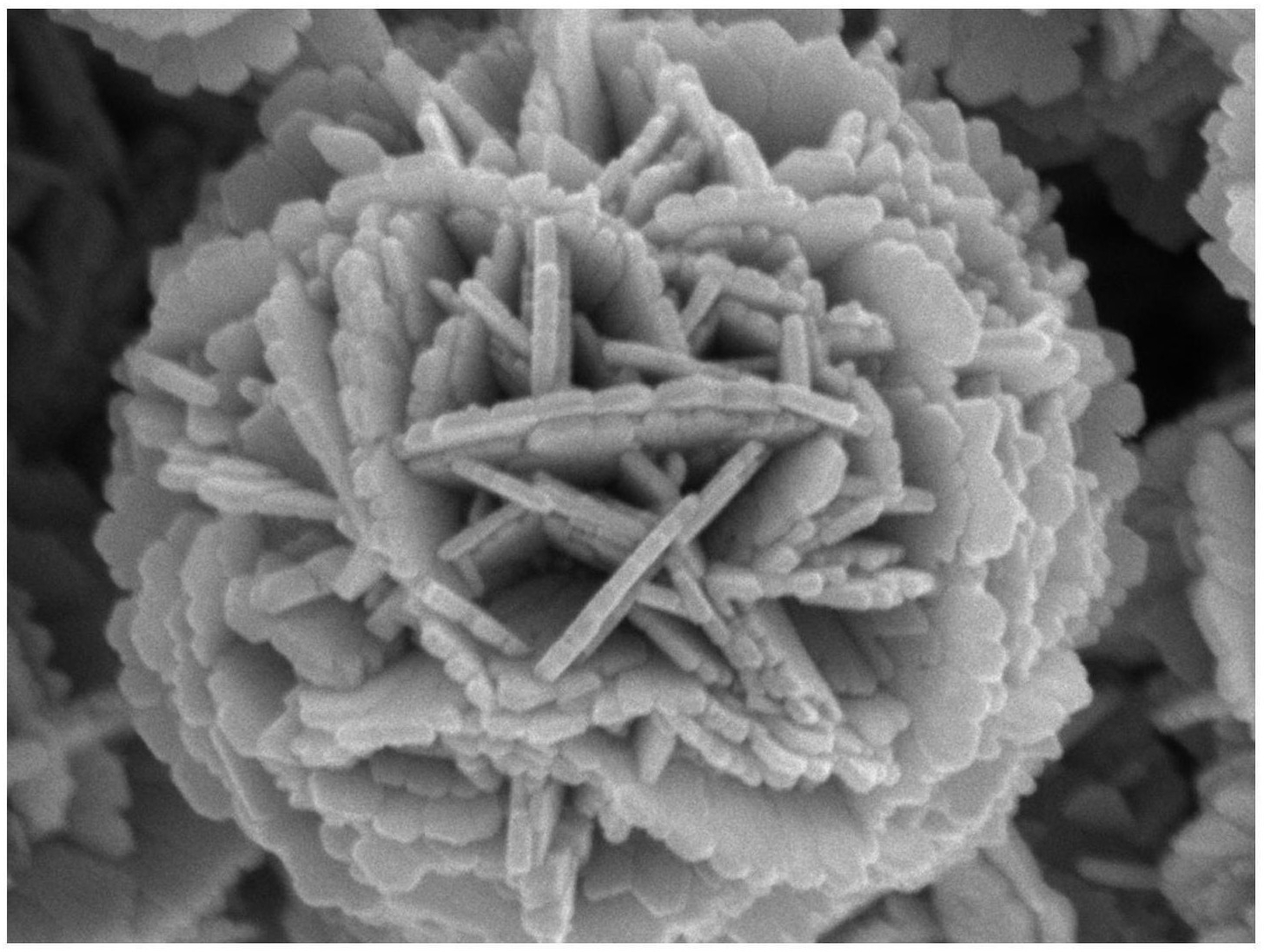

步骤十：待反应完成，将样品进行反复离心分离、洗涤，即得到牡丹花状硫化锡包碳C@SnS2纳米复合材料。

2.根据权利要求1所述的方法，其特征在于，所述步骤一中，依次加入的NaHCO3的质量为0.05-0.2g，PVP的质量为0.5-2g，去离子水为100ml。

3.根据权利要求1所述的方法，其特征在于，所述步骤三中，所述St的用量为2-15ml。

4.根据权利要求1所述的方法，其特征在于，所述步骤四中，所述设定温度为60-90℃，所述AIBA的质量为0.1-0.45g，所述恒速为300-600rpm/min。

5.根据权利要求1所述的方法，其特征在于，所述步骤六中，所述高温煅烧的温度为

350-500℃。

6.根据权利要求1所述的方法，其特征在于，所述步骤七中，所述碳纳米微球的用量与所述SnCl4·5H2O的用量的质量比为1:1-1:2，所述乙醇溶液的用量为20-50ml。

7.根据权利要求1所述的方法，其特征在于，所述步骤八中，所述SnCl4·5H2O与TAA的摩尔比为1:2。

8.根据权利要求1所述的方法，其特征在于，所述步骤九中，所述混合溶液转入至所述反应釜中在150-170℃的温度下维持6-12小时。
