1.一种加氢催化剂Co@C/生物质的制备方法，其特征在于，包括以下步骤：(1)催化剂载体的前处理：取1～5g块状生物质与30～150mL的酸溶液在50～120℃温度下回流反应1～36小时，再用去离子水对生物质进行洗涤，常温干燥，密封保存待用；

(2)称取摩尔比为1：1～25的钴盐和2-甲基咪唑溶于甲醇溶液中，搅拌均匀得到ZIF-67前驱体溶液；

(3)将前处理完的生物质浸渍在ZIF-67前驱体溶液内陈化3～48小时，或者将前处理完的生物质与ZIF-67前驱体溶液一同置入聚四氟乙烯水热反应釜中60～150℃恒温水热反应

3～48小时；取出块状生物质，常温干燥；

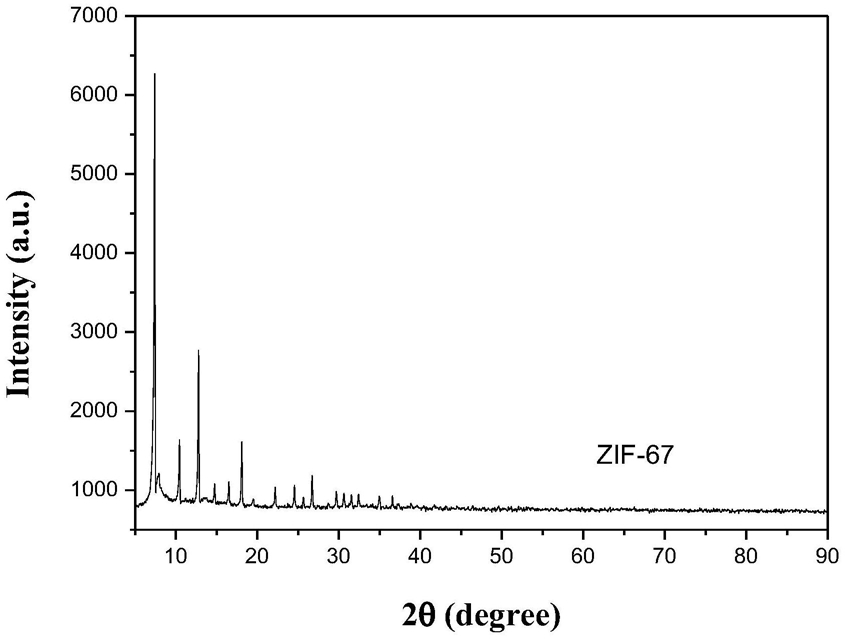

(4)离心收集反应釜内的沉淀，用甲醇多次洗涤，烘干制得催化剂前驱体ZIF-67；

(5)将步骤(3)所得生物质置于瓷舟中，在通N2的条件下煅烧，制得加氢催化剂Co@C/生物质。

2.根据权利要求1所述的加氢催化剂Co@C/生物质的制备方法，其特征在于：所述步骤(1)中的酸溶液为硝酸、双氧水或者高锰酸钾溶液。

3.根据权利要求1所述加氢催化剂Co@C/生物质的制备方法，其特征在于：所述步骤(1)中生物质为具有天然大孔道的生物质材料。

4.根据权利要求1所述加氢催化剂Co@C/生物质的制备方法，其特征在于：所述步骤(1)中生物质包括木块、竹子和亚麻杆。

5.根据权利要求1所述加氢催化剂Co@C/生物质的制备方法，其特征在于：所述步骤(1)中洗涤次数为3～6次。

6.根据权利要求1所述加氢催化剂Co@C/生物质的制备方法，其特征在于：所述步骤(2)中钴盐为六水合硝酸钴、四水合乙酸钴或氯化钴。

7.根据权利要求1所述加氢催化剂Co@C/生物质的制备方法，其特征在于：所述步骤(5)中煅烧温度为300～900℃。

8.根据权利要求1所述加氢催化剂Co@C/生物质的制备方法，其特征在于：所述步骤(5)中煅烧0.5～6小时。

9.权利要求1-8任一所述制备方法制得的加氢催化剂Co@C/生物质。

10.权利要求9所述加氢催化剂Co@C/生物质的应用，其特征在于：用于对CO进行加氢催化合成反应和对CO2进行加氢催化合成反应。
