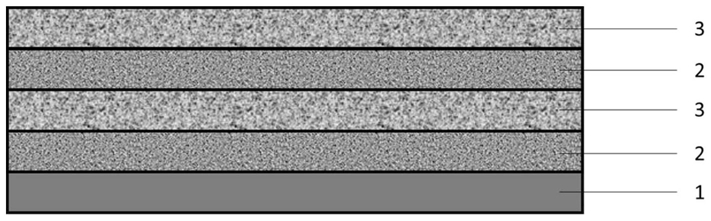

1.一种锂硫二次电池的正极，其特征在于，所述正极包括1～5层含硫正极材料层和1～

5层含过渡金属元素的储锂材料层，所述含硫正极材料层与储锂材料层交替涂覆。

2.根据权利要求1所述的锂硫二次电池的正极，其特征在于，所述正极的总厚度为50～

800微米，所述含硫正极材料层的厚度为1～500微米，所述储锂材料层的厚度为1～200微米。

3.根据权利要求2所述的锂硫二次电池的正极，其特征在于，所述正极的总厚度为150～180微米，所述正极包括交替涂覆的1～3层含硫正极材料层和1～3层含过渡金属元素的储锂材料层，所述含硫正极材料层的厚度为10～60微米，所述储锂材料层的厚度为10～50微米。

4.根据权利要求1所述的锂硫二次电池的正极，其特征在于，所述含硫正极材料层包括单质硫、导电碳和粘结剂，质量比为30～90：10～70：2～20。

5.根据权利要求1述的锂硫二次电池的正极，其特征在于，所述储锂材料层包括储锂材料、导电碳和粘结剂，质量比为60～90：10～30：1～15。

6.根据权利要求4或5所述的锂硫二次电池的正极，其特征在于，所述粘结剂选自油性粘结剂或水性粘结剂，所述粘结剂选自聚偏氟乙烯、丁腈橡胶、羧甲基纤维素、丁苯橡胶或丙烯腈多元共聚物；所述含硫正极材料层中的粘结剂与储锂材料层中的粘结剂的极性相反。

7.根据权利要求1所述的锂硫二次电池的正极，其特征在于，所述储锂材料选自磷酸铁锂、二硫化亚铁、硫化亚铁、钒酸锂、五氧化二钒、磷酸钒锂、钴酸锂、镍酸锂、锰酸锂、镍锰钴酸锂、钛酸锂中的一种或至少两种的组合。

8.根据权利要求7所述的锂硫二次电池的正极，其特征在于，所述正极包括交替涂覆2～3层含硫正极材料层和2～3层含过渡金属元素的储锂材料层，所述正极的总厚度为150～

180微米，所述正极材料层的厚度为20～50微米，所述储锂材料层的厚度为20～50微米，所述储锂材料层中的储锂材料选自锰酸锂或五氧化二钒，所述储锂材料、导电碳和粘结剂的质量比为80～85：10～15：5。
