专利号: 2019100605219
申请人: 杭州柏晗装饰设计工程有限公司
专利类型:其他
专利状态:授权未缴费
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-09-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

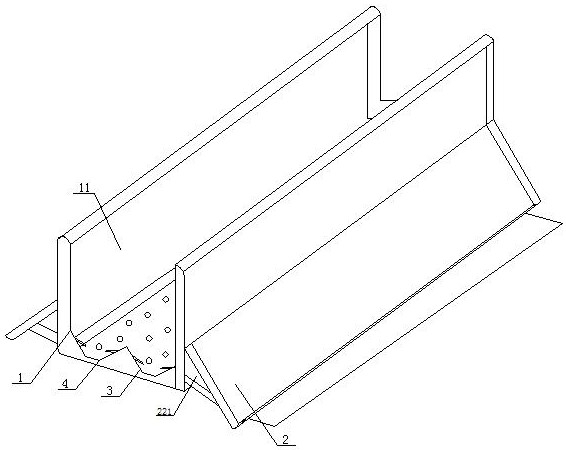

1.一种淋浴房门的防水装置,其特征在于:包括底轨道和挡水条,所述底轨道的下端设有内腔,所述内腔的上方设有防水结构,所述防水结构包括两个放置玻璃门的凹槽和位于凹槽两侧的挡水板,所述底轨道的左右两侧设有侧边,位于凹槽外侧的所述挡水板的一端与侧边连接,所述凹槽上设有若干个通孔,所述通孔与内腔相通,所述内腔的上端设有缓冲层,所述缓冲层的下方设有基体层,所述基体层的下端面从后至前倾斜向下,所述基体层上设有若干个排水口,所述基体层的前端设有出水口,所述底轨道侧边的外侧设有卡槽,所述底轨道的两侧还设有挡水条,所述挡水条的左上侧设有卡条,所述卡条与卡槽相互匹配,所述挡水条包括导流板和吸附板,所述导流板从左往右倾斜向下,所述导流板的下端设有吸附板,所述导流板的前端内侧连接有回水通槽,所述出水口与回水通槽的一端相通,所述回水通槽的另一端与导流板相通,所述导流板的前端外侧设有回水口;所述防水结构呈齿形,位于凹槽两侧的挡水板相互对称,所述挡水板与凹槽之间的夹角为120‑140度;所述凹槽的两端内侧设有卡扣,所述卡扣向下倾斜设置,所述卡扣的内侧设有吸附部。

2.如权利要求1所述的一种淋浴房门的防水装置,其特征在于:所述出水口的前端设置为圆弧状,所述出水口的前端设有储水槽,所述储水槽位于回水通槽的左上侧。

3.如权利要求1所述的一种淋浴房门的防水装置,其特征在于:所述导流板为直角梯形,所述导流板的前端位于吸附板前端的前面,所述回水通槽与导流板一体成型,所述回水通槽与出水口过盈配合。

4.如权利要求1所述的一种淋浴房门的防水装置,其特征在于:位于左侧的所述挡水条上还设有挡水条孔,所述挡水条孔的一侧与卡条连接,所述挡水条孔的另一侧与导流板连接,所述挡水条孔为圆柱形。

5.如权利要求1所述的一种淋浴房门的防水装置,其特征在于:所述挡水条的上端面低于底轨道侧边的上端面,所述挡水条和卡条一体成型,所述卡条呈半圆弧形,所述卡条的外侧还设有密封条,所述密封条的一端设有密封唇,所述卡条与卡槽过盈配合后密封唇与卡槽的侧边紧密贴合。
