专利号: 2019100608452
申请人: 金寨智行知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

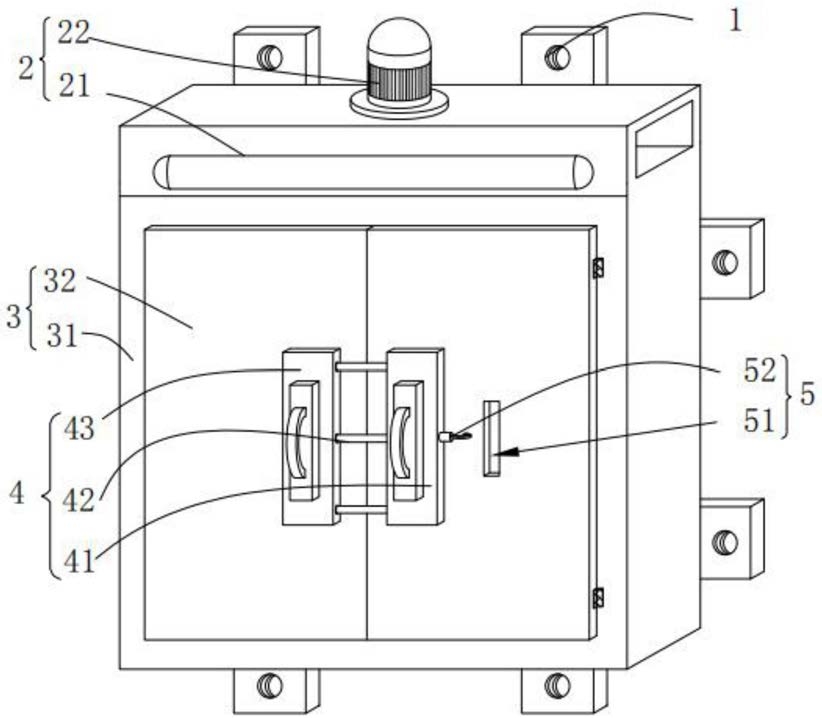

1.一种准确预警的楼道预警装置,其特征在于:包括固定架(1)、报警机构(2)、储存机构(3)、固定机构(4)、限位机构(5)、过滤机构(6)和逃生机构(7);所述固定架(1)的侧壁安装所述储存机构(3),所述储存机构(3)的顶端安装预防火灾的所述报警机构(2),且所述报警机构(2)的一端滑动连接除去空气灰尘的所述过滤机构(6);所述储存机构(3)的侧壁对称安装所述固定机构(4),所述固定机构(4)的内部滑动连接所述限位机构(5),且所述限位机构(5)卡合所述储存机构(3)的侧壁;所述储存机构(3)的内部安装所述逃生机构(7)。

2.根据权利要求1所述的一种准确预警的楼道预警装置,其特征在于:所述储存机构(3)包括箱体(31)和箱门(32),所述箱体(31)的一端侧壁安装所述固定架(31),所述箱体(31)的另一端侧壁对称转动连接所述箱门(32)。

3.根据权利要求2所述的一种准确预警的楼道预警装置,其特征在于:所述报警机构(2)包括支撑板(21)、烟雾报警器(22)、扇叶(23)和电机(24),所述箱体(31)的顶端固定连接所述中空的所述支撑板(21),所述支撑板(21)的一端内部呈漏斗形;所述支撑板(21)的内部固定连接所述电机(24),所述电机(24)的一端安装所述扇叶(23),且所述扇叶(23)与所述支撑板(21)的内部转动连接,所述支撑板(21)的侧壁居中处安装所述烟雾报警器(22)。

4.根据权利要求3所述的一种准确预警的楼道预警装置,其特征在于:所述过滤机构(6)包括滤网(61)和连接杆(62),一端内部呈漏斗形的所述支撑板(21)的侧壁抵触所述滤网(61),所述滤网(61)的侧壁等距安装所述连接杆(62),且所述连接杆(62)与所述支撑板(21)的内部滑动连接。

5.根据权利要求2所述的一种准确预警的楼道预警装置,其特征在于:所述固定机构(4)包括第一固定块(41)、固定杆(42)、第二固定块(43)和固定板(44),一个所述箱门(32)的侧壁安装所述第一固定块(41),另一个所述箱门(32)的侧壁安装所述第二固定块(43);

所述第一固定块(41)的内部滑动连接所述固定板(44)和所述固定杆(42),所述固定杆(42)的等距固定在所述固定板(44)的侧壁,且所述固定杆(42)的一端与所述第二固定块(43)的内部滑动连接。

6.根据权利要求5所述的一种准确预警的楼道预警装置,其特征在于:所述限位机构(5)包括凹槽(51)、弯勾(52)、支撑杆(53)和弹簧(54),所述箱门(32)的侧壁设有所述凹槽(51),所述凹槽(51)的内部卡合所述弯勾(52);所述固定板(44)的侧壁转动连接所述支撑杆(53),所述支撑杆(53)的与所述第一固定块(41)的内部滑动连接,且所述支撑杆(53)的一端安装所述弯勾(52);所述第一固定块(41)的内部对称安装所述弹簧(54),且所述弹簧(54)的一端固定连接所述固定板(44)的两端,所述凹槽(51)、所述弯勾(52)和所述第一固定块(41)位于同一所述箱门(32)的侧壁。

7.根据权利要求6所述的一种准确预警的楼道预警装置,其特征在于:所述逃生机构(7)包括水箱(71)、挡板(72)、放置板(73)和隔板(74),所述箱体(31)的底端内部安装所述水箱(71),所述箱体(31)的内部居中处转动连接所述放置板(73);所述箱门(32)的侧壁对称安装所述挡板(72),所述挡板(72)抵触所述放置板(73)的底面。且所述箱体(31)的顶端内部垂直安装所述隔板(74)。
