专利号: 2019100610518
申请人: 泗县智来机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

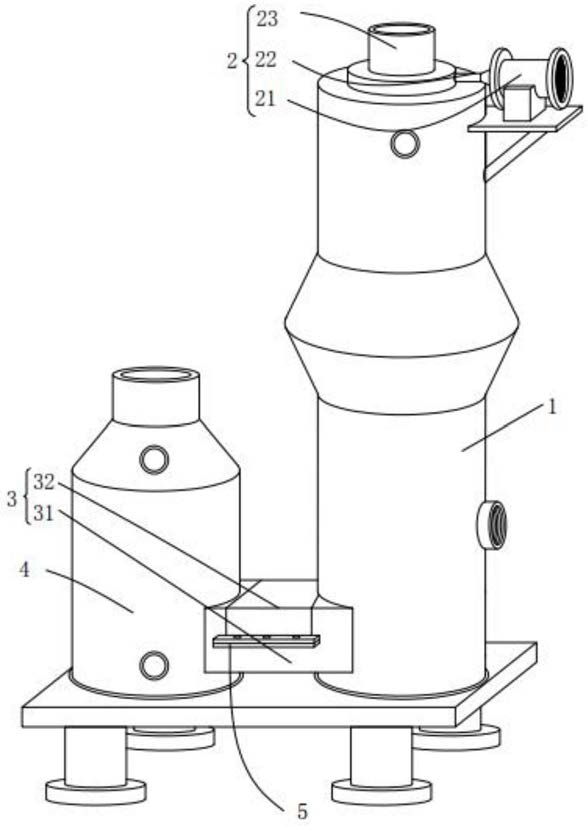

1.一种顶燃式蒸汽发生器,其特征在于:包括筒体(1)、进气机构(2)、过滤机构(3)、余热利用机构(4)、密封机构(5)、蒸发机构(6)、复位机构(7)和收集机构(8);所述筒体(1)的顶端安装所述进气机构(2),且所述筒体(1)的内部安装所述蒸发机构(6);所述筒体(1)的底端安装所述过滤机构(3),且所述过滤机构(3)的一端连通所述余热利用机构(4)的底端,所述过滤机构(3)的侧壁对称安装所述密封机构(5);所述过滤机构(3)的内部转动连接所述收集机构(8),且所述收集机构(8)的内部转动连接所述复位机构(7)。

2.根据权利要求1所述的一种顶燃式蒸汽发生器,其特征在于:所述进气机构(2)包括风机(21)、连接管(22)、进气管(23)和挡板(24),所述筒体(1)的顶端安装所述进气管(23),所述筒体(1)的侧壁安装所述风机(21),所述风机(21)的一端安装所述进气管(23),且所述进气管(23)的一端安装在所述进气管(23)的内部;所述进气管(23)的内侧壁安装弧形的所述挡板(24)。

3.根据权利要求2所述的一种顶燃式蒸汽发生器,其特征在于:所述蒸发机构(6)包括连通管(61)、支撑杆(62)和固定环(63),所述筒体(1)的内部等距安装所述固定环(63),所述固定环(63)通过所述支撑杆(62)固定在所述筒体(1)的内侧壁;相邻的所述固定环(63)之间交错分布安装所述连通管(61),且所述固定环(63)的直径沿着所述筒体(1)的两端向所述筒体(1)的内部居中处依次增加。

4.根据权利要求3所述的一种顶燃式蒸汽发生器,其特征在于:所述过滤机构(3)包括第一箱体(31)、第二箱体(32)、两个滤网(33)、第一隔板(34)和第二隔板(35),所述筒体(1)的底端安装所述第一箱体(31),所述第一箱体(31)的顶端卡合第二箱体(32);所述第二箱体(32)的顶端内部倾斜安装一个所述滤网(33)和所述第二隔板(35),所述滤网(33)的底端固定连接所述第一隔板(34),所述第二隔板(35)的底端安装另一个所述滤网(33),所述第一隔板(35)的底端和另一个所述滤网(33)的底端抵触所述第一箱体(31)的内侧壁。

5.根据权利要求4所述的一种顶燃式蒸汽发生器,其特征在于:所述余热利用机构(4)包括收集筒(41)、固定箱(42)和固定杆(43),所述第一箱体(31)的一端安装所述收集筒(41),所述收集筒(41)的内部对称安装侧壁为弧形的所述固定箱(42),且所述固定箱(42)之间安装所述固定杆(43)。

6.根据权利要求4所述的一种顶燃式蒸汽发生器,其特征在于:所述密封机构(5)包括螺杆(51)、海绵垫(52)、连接板(53)、橡胶垫(54)、橡胶块(55)和固定块(56),所述第一箱体(31)与所述第二箱体(32)的连接处安装所述海绵垫(52)和所述连接板(53),所述连接板(53)贴合所述海绵垫(52),所述海绵垫(52)安装于所述第二箱体(32)的两端内部,所述连接板(53)固定于所述第二箱体(32)的侧壁;所述第一箱体(31)和所述第二箱体(32)的侧壁对称安装所述固定块(56),位于所述第一箱体(31)侧壁的所述固定块(56)的顶端内部对称安装侧壁为弧形的所述橡胶块(55),位于所述第二箱体(32)侧壁的所述固定块(56)的底端内部对称安装所述橡胶垫(54)截面积为圆球形的所述橡胶垫(54)与所述橡胶垫(55)的内部滑动连接,所述螺杆(51)与所述固定块(56)的内部之间螺纹连接。

7.根据权利要求4所述的一种顶燃式蒸汽发生器,其特征在于:所述收集机构(8)包括下料板(81)、第一收集板(82)和第二收集板(83),位于所述第一箱体(31)内部的所述滤网(33)的一端安装所述第一收集板(82),所述第一隔板(34)的底端安装所述第二收集板(83);所述第二收集板(83)的一端转动连接所述下料板(81),所述下料板(81)抵触所述第一收集板(82)的侧壁。

8.根据权利要求7所述的一种顶燃式蒸汽发生器,其特征在于:所述复位机构(7)包括连接套(71)、凸块(72)、扭力弹簧(73)、连接环(74)和转轴(75),所述第二收集板(83)的一端固定连接所述转轴(75),所述转轴(75)的侧壁转动连接所述连接套(71);所述连接套(71)与所述转轴(75)的连接处安装半圆形的所述凸块(72),所述连接套(71)的一端固定连接所述下料板(81);所述转轴(75)的侧壁固定连接所述连接环(74),所述转轴(75)的两端对称套装所述扭力弹簧(73),所述扭力弹簧(73)的两端分别固定连接所述连接套(71)和所述连接环(74)。
