专利号: 2019100617818
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

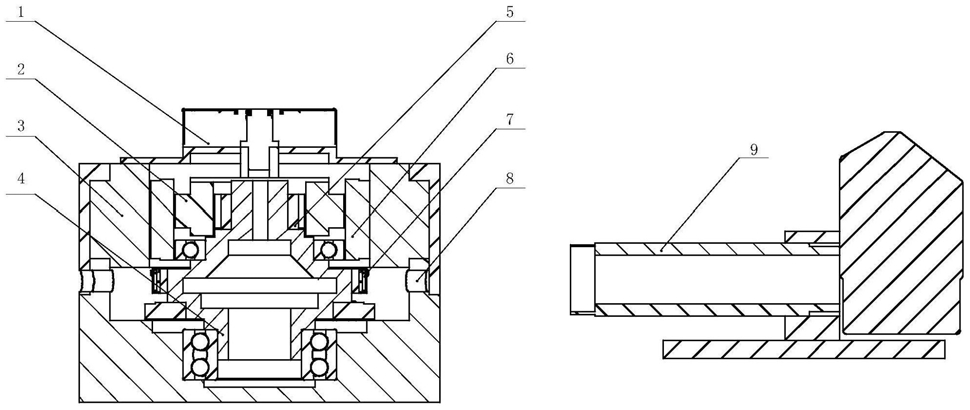

1.一种基于转角互逆的轴角编码器全量程精度检测方法,其特征在于,被检轴角编码器(1)的主轴与内旋转平台定子(2)同轴连接,被检轴角编码器(1)的壳体固定在外旋转平台定子(3)上,内旋转平台转子(5)与支撑轴(4)固定且与被检轴角编码器(1)的主轴同轴,外旋转平台转子(6)与内旋转平台定子(2)固定,反射镜(7)固定在支撑轴(4)上,反射镜(7)的中心在自准直仪(9)的光管中心线上;

通过以下步骤完成被检轴角编码器的全量程精度检测:

步骤1,转角产生:

锁定内旋转平台定子(2)与内旋转平台转子(5)相对位置形成固定连接,转动外旋转平台转子(6),使被检轴角编码器(1)的主轴、内旋转平台定子(2)、支撑轴(4)同时随外旋转平台转子(6)产生一个不超过自准直仪量程的转角;

步骤2,精度检测:

利用固定在支撑轴(4)上的反射镜(7),通过自准直仪(9)可得出步骤1所产生转角作为基准转角,并与被检轴角编码器(1)在步骤1结束后的输出值进行差值计算,得出被检编码器在该转角下的精度值;

步骤3,转角互逆:

解锁内旋转平台定子(2)与内旋转平台转子(5)固定关系,锁定外旋转平台定子(3)与外旋转平台转子(6)相对位置形成固定连接,并转动内旋转平台转子(5),使支撑轴(4)随内旋转平台转子(5)逆向于所述步骤1时外旋转平台转子(6)的旋转方向转动所述步骤2中自准直仪(9)测得的基准角度;

步骤4,全量程检测:

解锁外旋转平台定子(3)与外旋转平台转子(6)的固定关系,锁定内旋转平台定子(2)与内旋转平台转子(5)相对位置形成固定连接,转动外旋转平台转子(6),使被检轴角编码器(1)的主轴、内旋转平台定子(2)、支撑轴(4)同时随外旋转平台转子(6)产生一个同向于所述步骤1时外旋转平台转子(6)的旋转方向、且不超过自准直仪量程的转角;

重复所述步骤1至步骤4,直至完成对被检轴角编码器(1)的全量程检测。

2.如权利要求1所述的一种基于转角互逆的轴角编码器全量程精度检测方法,其特征在于,所述内旋转平台定子(2)与内旋转平台转子(5)相对位置锁定时,外旋转平台定子(3)与外旋转平台转子(6)相对位置处于自由状态;内旋转平台定子(2)与内旋转平台转子(5)相对位置处于自由状态时,外旋转平台定子(3)与外旋转平台转子(6)相对位置锁定。

3.如权利要求1所述的一种基于转角互逆的轴角编码器全量程精度检测方法,其特征在于,所述内旋转平台转子(5)和支撑轴(4)首先与被检轴角编码器(1)的主轴、内旋转平台定子(2)同向旋转,然后内旋转平台转子(5)和支撑轴(4)再与被检轴角编码器(1)的主轴、内旋转平台定子(2)逆向旋转。
