1.一种α‑三氧化二铁/二氧化钛纳米复合材料的制备方法，具体按以下步骤进行：

1）FeSO4·7H2O充分溶解于去离子水中，转移到内衬为聚四氟乙烯的不锈钢高压釜中，于140～160℃温度下反应10～12h，反应混合物冷却至室温，洗涤，干燥，得α‑Fe2O3；

2）按体积比1︰6.25～10，分别取氢氟酸和钛酸四丁酯，氢氟酸加入钛酸四丁酯中，搅拌后，转移到内衬为聚四氟乙烯的不锈钢高压釜中，在200～220℃温度下反应20～24小时，冷却至室温，洗涤，干燥，得TiO2纳米片；

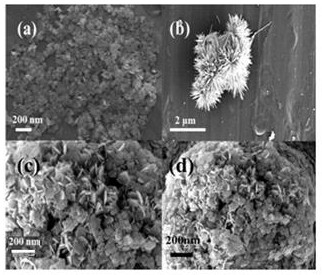

3）按质量比0.1～0.15︰1，分别取α‑Fe2O3和TiO2纳米片，α‑Fe2O3充分分散于乙醇中，加入TiO2纳米片，超声30～60min后，再搅拌1～2h，转移到内衬为聚四氟乙烯的不锈钢高压釜中，在150～160℃温度下反应10～14h，冷却至室温，洗涤，干燥，研磨，制得α‑三氧化二铁/二氧化钛纳米复合材料。

2.如权利要求1所述的α‑三氧化二铁/二氧化纳米复合材料的制备方法，其特征在于：所述步骤3）中的干燥：在温度为60～80℃的环境中烘干10～12h。

3.一种权利要求1所述制备方法制得的α‑三氧化二铁/二氧化钛纳米复合材料在光催化还原CO2中的应用。
