1.一种花簇状钒酸钙微球的制备方法，其特征在于，包括以下步骤：(1)将钙源溶于乙二醇中，配制溶液A；将钒酸钠溶于去离子水中，配制溶液B；将PVP溶于乙二醇中，配制溶液C；

(2)将溶液A和溶液B按照体积比(1-6)：1混合，得到混合溶液D；

(3)将溶液C加入到混合溶液D中，磁力搅拌均匀后，制得反应体系E；

(4)将步骤(3)制得的反应体系E进行水热反应后，得到反应产物；

(5)将反应产物洗涤、离心并干燥处理后制得花簇状钒酸钙微球。

2.根据权利要求1所述的一种花簇状钒酸钙微球的制备方法，其特征在于，步骤(1)中，溶液A中钙源的浓度为0.055-0.1mol/L。

3.根据权利要求1所述的一种花簇状钒酸钙微球的制备方法，其特征在于，步骤(1)中，钙源为乙酸钙、氯化钙或碳酸钙中的任一种。

4.根据权利要求1所述的一种花簇状钒酸钙微球的制备方法，其特征在于，步骤(1)中，溶液B中钒酸钠的浓度为0.1-0.33mol/L。

5.根据权利要求1所述的一种花簇状钒酸钙微球的制备方法，其特征在于，步骤(1)中，溶液C中PVP的浓度为0.15-0.25mol/L。

6.根据权利要求1所述的一种花簇状钒酸钙微球的制备方法，其特征在于，步骤(3)中，溶液C和混合溶液D的混合体积比为1:6。

7.根据权利要求1所述的一种花簇状钒酸钙微球的制备方法，其特征在于，步骤(4)中，水热反应温度为160-200℃，水热反应时间为12-36h。

8.根据权利要求1所述的一种花簇状钒酸钙微球的制备方法，其特征在于，步骤(5)中，反应产物通过乙醇洗涤2-3次后离心处理，离心转速为5000rpm，离心时间为15min。

9.根据权利要求1所述的一种花簇状钒酸钙微球的制备方法，其特征在于，步骤(5)中，离心后的反应产物干燥温度为60℃，干燥时间为5-8h。

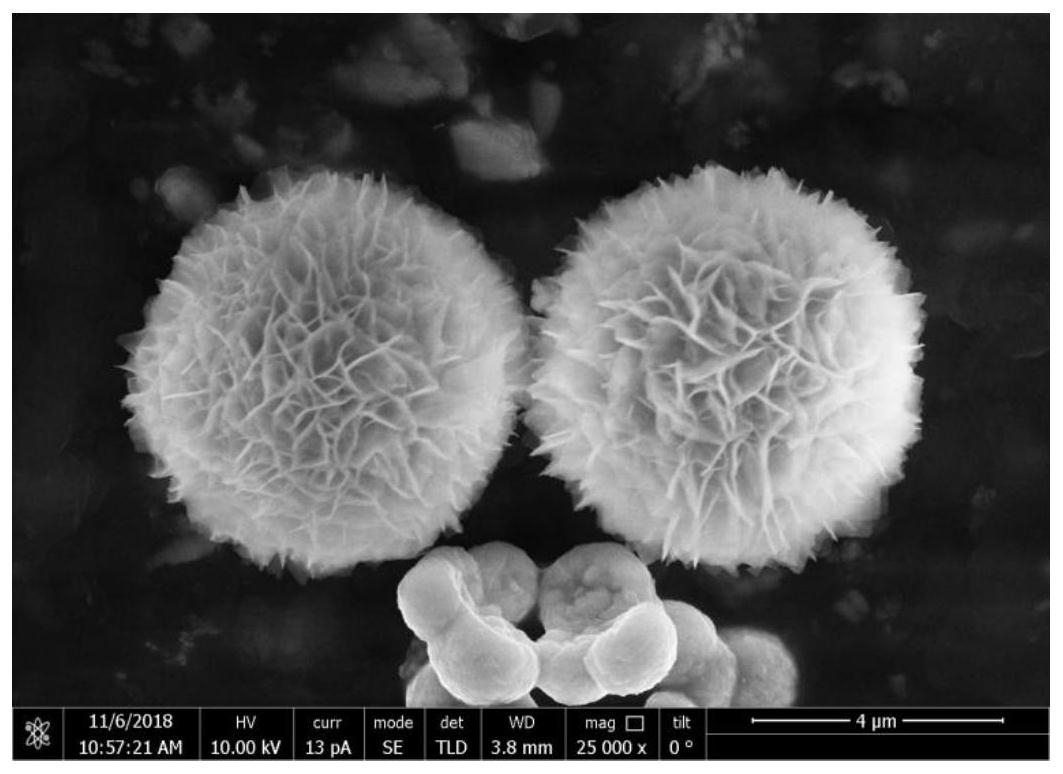

10.一种通过1-9任意一项制备方法制备出的花簇状钒酸钙微球，其特征在于，所述花簇状钒酸钙微球的直径为2-10μm。
