专利号: 2019100650036
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种利用加工中心加工螺旋锥齿轮的方法,其特征在于:包括以下步骤:A.在加工中心的刀具主轴上设置角度头;

B.根据齿轮啮合原理,将用于加工螺旋锥齿轮的参数通过坐标变换,由刀具坐标转换为齿面坐标,将铣齿机的加工参数转换为加工中心相应的运动参数;

C.然后根据B步骤得到的运动参数得到出弧齿锥齿轮与准双曲面齿轮的在加工中心上的加工程序;

D.利用C步骤得到的加工程序,对螺旋锥齿轮毛坯(4)进行加工,最终得到螺旋锥齿轮;

其中,B步骤中所述的刀具坐标转换为齿面坐标的对应关系是:

x=(Sr*cos(θ)-(L+Xg)*cos(γ))*cos(γ)+((L+Xg)*sin(γ))+Xb*sin(γ);

y=-Sr*sin(θ)+Em;

z=-(Sr*cos(θ)-(L+Xg)*cos(γ))*sin(γ)+((L+Xg)*sin(γ)+Xb)*cos(γ);

其中Sr为径向刀位,θ为摇台角,γ为机床根锥角,L为分度盘上工装长度,Xg为水平轮位,Xb为床位,Em为垂直轮位;x,y,z分别为加工中心的坐标点;x,y,z联动形成圆弧运动,符合传统机床的展成运动。

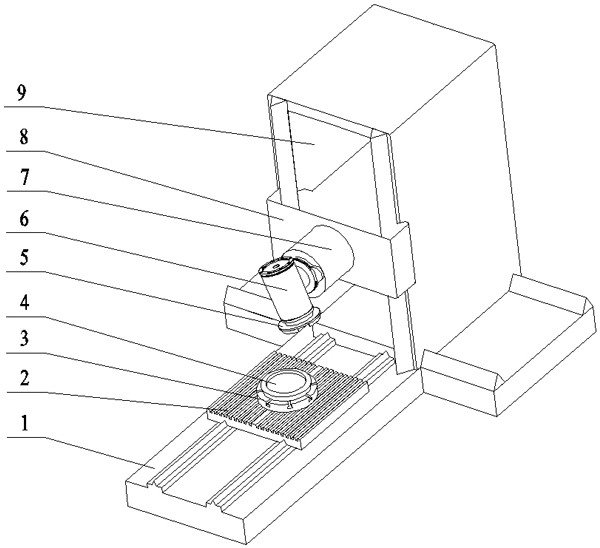

2.根据权利要求1所述的一种利用加工中心加工螺旋锥齿轮的方法,其特征在于:D步骤中对螺旋锥齿轮毛坯(4)进行加工的过程是:通过滑箱X轴(9)、滑台Z轴(8)与工作台Y轴(2)联动形成圆弧运动,模拟铣齿机摇台中角向刀位、径向刀位形成的展成运动,滑台Z轴(8)与滑箱X轴(7)联动形成直线运动,模拟传统铣齿机床位,控制螺旋锥齿轮的齿面切深,分度盘A轴(3)配合滑箱X轴(9),工作台Y轴(2)联动模拟铣齿机滚比挂轮控制大轮小轮展成加工齿槽,并在加工完一个齿槽之后对螺旋锥齿轮毛坯(4)进行分度。
