1.一种锂离子电池负极材料Bi/Bi2O3/C的制备方法,包括以下步骤:(1)将铋盐溶解在溶剂中,然后加入有机酸配位剂,形成反应混合液;
(2)将步骤(1)所得混合液进行溶剂热反应,反应结束后,冷却至室温,将反应混合物进行后处理得到铋的配合物;
(3)将步骤(2)所得的配合物研细;

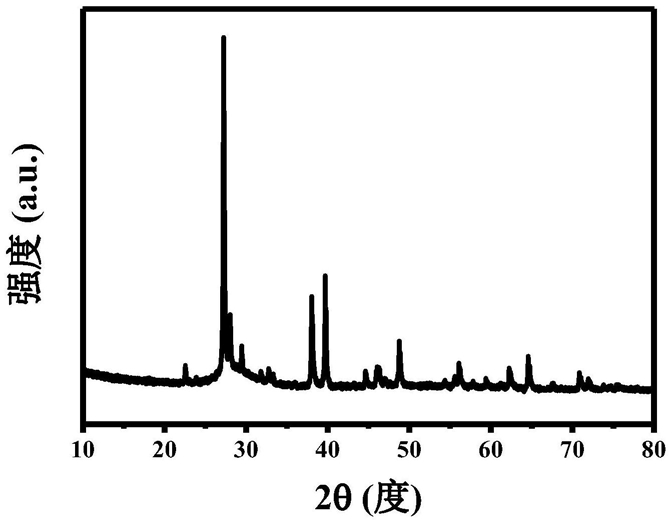

(4)在保护气作用下,在管式炉中热处理步骤(3)所得的粉体,得到Bi/Bi2O3/C复合材料。
2.根据权利要求1所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(1)所述的铋盐为氯化铋或硝酸铋中一种或两种。
3.根据权利要求1或2所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(1)所述的溶剂为N,N-二甲基甲酰胺、甲醇、甲酰胺或乙醇中的一种或两种以上。
4.根据权利要求3所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(1)所述的溶剂为混合溶剂,所属混合溶剂为N,N-二甲基甲酰胺和甲醇、甲酰胺和甲醇、甲酰胺和乙醇、N,N-二甲基甲酰胺和乙醇中的一种,其相应的体积比为1:5~5:1。
5.根据权利要求1或2所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(1)所述的有机酸配体剂为1,3,5-苯三甲酸、对苯二甲酸或4,4’-联苯二甲酸中的一种或两种以上。
6.根据权利要求1或2所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(1)所述的铋盐和有机酸配体的摩尔比为1:1~1:4;铋盐在溶剂中的浓度为5-50g/L。
7.根据权利要求1所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(2)所述溶剂热反应的温度为100~160℃,反应时间为6~12h。
8.根据权利要求1或7所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(2)中,将步骤(1)所得混合液转入聚四氟乙烯内衬,并装入反应釜外壳,所述的后处理是将反应后的产物进行离心分离,之后使用N,N-二甲基甲酰胺、甲酰胺、甲醇或乙醇中的一种或多种进行洗涤。
9.根据权利要求1或7所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(2)所述后处理为将混合物离心、洗涤后,所得沉淀在60~90℃真空干燥。
10.根据权利要求1所述Bi/Bi2O3/C复合材料的制备方法,其中,步骤(4)所述的热处理是在400~600℃处理60-120min;所述保护气体为惰性气体氩气或氮气的一种或两种以上。
11.一种权利要求1至10中任一项所述的制备方法制得的Bi/Bi2O3/C复合材料。
12.权利要求11所述的复合材料在锂离子电池负极材料中的应用。
