专利号: 201910066024X
申请人: 绍兴市华获智能装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

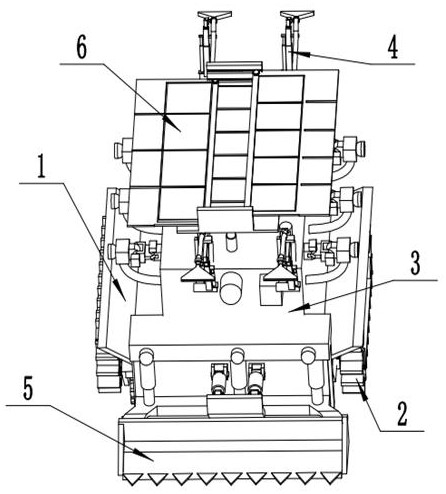

1.一种智能无人驾驶野外自动灭火机器,包括底座(1)、履带部分(2)、储水部分(3)、活动喷水部分(4)、前铲部分(5)和太阳能部分(6),其特征在于:所述的履带部分(2)的履带固定架(201)的侧面与底座(1)的固定板(103)的侧面固定连接;所述的储水部分(3)的储水箱(301)的底面固定安装在底座(1)的底板(101)的上面;所述的活动喷水部分(4)的第一转动关节(401)的底部固定安装在储水部分(3)的储水箱(301)的上面,其第二水管(410)的下端与储水部分(3)的储水箱(301)内部的水泵固定连接;所述的前铲部分(5)的前铲固定架(501)的上边固定块的后端面固定安装在储水部分(3)的储水箱(301)的前面,其前铲固定架(501)的后端面与底座(1)的底板(101)的前端面固定连接;所述的太阳能部分(6)的第六液压缸(601)的缸体底端固定安装在储水部分(3)的储水箱(301)的上面中间位置;所述的底座(1)包括底板(101)、第一舵机(102)、固定板(103)、第一液压缸(104)、弹簧(105)、轮子固定架(106)、第一步进电机(107)、第一齿轮(108)、链条(109)、轮子(110),所述的底板(101)的下端面中间位置安装有第一舵机(102);第一舵机(102)的舵机轴与固定板(103)的上端面中间位置的转轴固定连接;第一液压缸(104)的缸体底端固定安装在固定板(103)的上面板子的下端面,其活塞杆端与轮子固定架(106)的上表面固定连接;弹簧(105)的上端与固定板(103))的上面板子的下端面固定连接,其下端与轮子固定架(106)的上表面固定连接;第一步进电机(107)的底端固定安装在轮子固定架(106)的外侧端部,其电机轴与第一齿轮(108)固定连接;第一齿轮(108)与链条(109)相互啮合;轮子(110)的内侧的轴与第一齿轮(108)固定连接;所述的履带部分(2)包括履带固定架(201)、第二步进电机(202)、转动轮(203)、履带(204),所述的履带固定架(201)的外侧固定安装有第二步进电机(202);第二步进电机(202)的电机轴与转动轮(203)中间的转动轴固定连接;履带(204)包覆转动轮(203);所述的储水部分(3)包括储水箱(301)、摄像头(302)、控制器(303)、加水口(304)、第一旋转铰座(305)、第二舵机(306)、第二旋转铰座(307)、第三舵机(308)、喷水底座(309)、第一水管(310)、第一喷头(311),所述的储水箱(301)的前端面固定安装有摄像头(302)和控制器(303),其上表面设有加水口(304);第一旋转铰座(305)的底端固定安装在储水箱(301)的侧面;第二舵机(306)的侧面固定安装在第一旋转铰座(305)侧面,其舵机轴与第一旋转铰座(305)的转轴固定连接;第二旋转铰座(307)的底部固定块与第一旋转铰座(305)的转轴固定连接;第三舵机(308)的侧面固定安装在第二旋转铰座(307)的侧面,其电机轴与第二旋转铰座(307)的转轴固定连接;喷水底座(309)的底部与第二旋转铰座(307)的转轴固定连接;第一水管(310)的下端与储水箱(301)的内部抽水泵固定连接,其上端与喷水底座(309)的下面固定连接;第一喷头(311)的底部固定安装在喷水底座(309)的前端面;所述的活动喷水部分(4)包括第一转动关节(401)、第一伸缩套筒(402)、第二液压缸(403)、第二转动关节(404)、第二伸缩套筒(405)、第三液压缸(406)、第三舵机(407)、第四舵机(408)、转动卡(409)、第二水管(410)、固定卡(411)、第二喷头(412),所述的第一伸缩套筒(402)的套筒底端固定安装在第一转动关节(401)的侧面,其伸缩杆端与第二转动关节(404)固定连接;第二液压缸(403)的缸体底端固定安装在第一伸缩套筒(402)的套筒部分上面挡板侧面,其活塞杆端与第一伸缩套筒(402)的伸缩杆部分的挡板侧面固定连接;第二伸缩套筒(405)的套筒底端固定安装在第二转动关节(404)上,其伸缩杆端与第三舵机(407)的固定壳底部固定连接;第三液压缸(406)的缸体底端固定安装在第二伸缩套筒

(405)的套筒部分侧面挡板上,其活塞杆端与第二伸缩套筒(405)的伸缩杆侧面的挡板固定连接;第三舵机(407)的舵机轴与第四舵机(408)的固定壳下端面固定连接;第四舵机(408)的舵机轴与转动卡(409)侧面的转轴固定连接;第二水管(410)的中间部分与固定卡(411)固定连接,其上端穿过转动卡(409)中间与第二喷头(412)的右端固定连接;固定卡(411)的下端与第一伸缩套筒(402)的套筒部分上表面固定连接;所述的前铲部分(5)包括前铲固定架(501)、照明灯(502)、第四液压缸(503)、滑动底座(504)、第三旋转铰座(505)、第五液压缸(506)、第四旋转铰座(507)、前铲转动板(508)、铲子转动轴(509)、前铲(510),所述的前铲固定架(501)的前面固定安装有照明灯(502);第四液压缸(503)的缸体底端固定安装在前铲固定架(501)的上边固定块的下表面,其活塞杆端与滑动底座(504)的下边固定块的上表面固定连接;第三旋转铰座(505)的底端固定安装在滑动底座(504)的后面板子的前表面,其转轴与第五液压缸(506)的缸体底端固定连接;第四旋转铰座(507)的底部固定安装在前铲转动板(508)的上方位置的后侧面,其转轴与第五液压缸(506)的活塞杆端固定连接;前铲转动板(508)的下边部分的前表面与前铲(510)的后端面中间位置固定连接;铲子转动轴(509)穿过滑动底座(504)的下方固定块两端的孔与前铲转动板(508)的下边部分转动连接;所述的太阳能部分(6)包括第六液压缸(601)、第五旋转铰座(602)、第五舵机(603)、太阳能固定板(604)、矩形槽(605)、齿条(606)、太阳能板(607)、第三步进电机(608)、第二齿轮(609),所述的第六液压缸(601)的活塞杆端与第五旋转铰座(602)的转轴固定连接;第五旋转铰座(602)的上端面与太阳能固定板(604)的下表面固定连接;第五舵机(603)固定安装在第五旋转铰座(602)的侧面,其舵机轴与第五旋转铰座(602)的转轴固定连接;太阳能固定板(604)的前后边板子的内侧设有矩形槽(605)和齿条(606);太阳能板(607)的前后两端滑动安装在太阳能固定板(604)的前后两边板子内侧的矩形槽(605)中;第三步进电机(608)的侧面固定安装在太阳能板(607)内侧前后两端的凹槽中,其电机轴与第二齿轮(609)固定连接;第二齿轮(609)与齿条(606)相互啮合;使用时,首先通过卫星定位失火地点,接着传输给就近地点的机器的控制器(303),然后通过摄像头(302)采集图像信息并实时传输给控制器(303),通过底座(1)的第一舵机(102)控制机器的方向,通过第一液压缸(104)的活塞杆伸长将轮子固定架(106)向下压从而使轮子(110)接触地面,接着通过第一步进电机(107)带动第一齿轮(108)从而带动轮子(110)使机器行走到发生火灾的地点,下一步通过第一液压缸(104)的活塞杆缩回进而将轮子固定架(106)向上提升使轮子(110)离开地面,然后履带部分(2)的履带(204)接触地面,通过第二步进电机(202)带动转动轮(203)从而带动履带(204)进而使机器产生较大动力行走,然后通过前铲部分(5)的第四液压缸(503)的活塞杆伸长推动前铲(510)接触地面,通过第五液压缸(506)的活塞杆伸长推动前铲(510)铲土灭火,同时通过储水部分(3)内部的水泵为第一喷头(311)供水灭火,通过活动喷水部分(4)的各个零件配合调整第二喷头(412)到合适的位置,然后通过储水部分(3)内部的水泵为第二喷头(412)供水灭火,灭火完毕后,机器移动到就近的加水点重新加满水以备下次使用,白天时通过太阳能部分(6)的第三步进电机(608)带动第二齿轮(609)从而将太阳能板(607)推开,通过第五舵机(603)调整太阳能板(607)的方向使其最大限度收集太阳能充电,晚上收起太阳能板(607)完成充电,使机器下次使用时有足够的能源。
