专利号: 2019100679922
申请人: 宁波宏诺汽车零部件科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

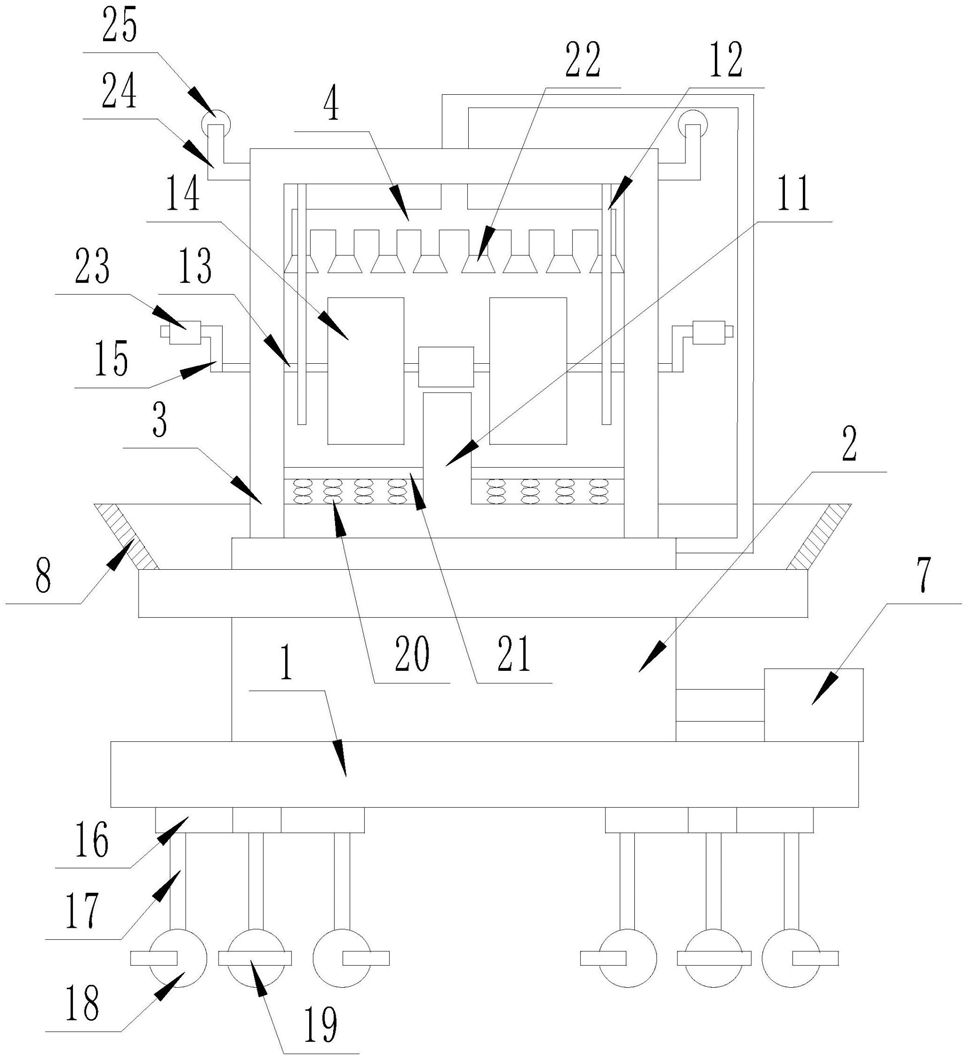

1.一种汽车保养维修用内饰清洁装置,包括条形承载基座(1),其特征在于,所述条形承载基座(1)上表面设有内饰清洁机构,所述条形承载基座(1)下表面设有支撑移动机构,所述内饰清洁机构主要由设置在条形承载基座(1)上表面的条形水箱(2)、设置在条形水箱(2)上表面的悬挂支撑架(3)、设置在悬挂支撑架(3)内上表面的多通喷水管道(4)、设置在条形水箱(2)内下端的升降推动塞(5)、设置在条形水箱(2)内下表面且与升降推动塞(5)下表面相连接的挤压气囊(6)、设置在挤压气囊(6)侧表面且伸出条形水箱(2)外侧的脚踏挤压器(7)、设置在条形水箱(2)上端侧表面上的两对条形开口、固定连接在条形水箱(2)上端侧表面且位于两对条形开口下方的折形拦截圈(8)、设置在每个条形开口内的多层筛网架(9)、设置在多层筛网架(9)内的活性炭吸附层(10)、设置在条形水箱(2)上表面中心处的物品承载架(11)、固定连接在悬挂支撑架(3)内上表面边缘处的折形悬挂架(12)、贯穿折形悬挂架(12)的水平圆轴(13)、套装在水平圆轴(13)上且与物品承载架(11)相匹配的三个转动清扫轮(14)、设置在水平圆轴(13)两端面上的一对折形转动把手(15)组成。

2.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,所述支撑移动机构主要由设置在条形承载基座(1)下表面的两对交叉固定板(16)、加工在每个交叉固定板(16)下表面边缘处的两对螺纹凹槽、设置在每个螺纹凹槽内的竖直支撑螺杆(17)、套装在每个竖直支撑螺杆(17)下端面上的支撑万向轮(18)、设置在每个支撑万向轮(18)上的制动架(19)组成。

3.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,所述物品承载架(11)上表面两端处均嵌装有若干个竖直支撑弹簧(20),所述物品承载架(11)上两端处均设有与若干个所述竖直支撑弹簧(20)上表面相连接的遮挡板(21)。

4.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,所述多通喷水管道(4)为可拉伸的多通喷水管道(4),所述多通喷水管道(4)中每个端面均套装有清洁喷头(22)。

5.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,每个所述折形拦截圈(8)与所述条形开口之间均为活动卡装。

6.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,所述物品承载架(11)为中心处上凸形的物品承载架(11)。

7.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,每个所述折形转动把手(15)上均套装手握软层(23)。

8.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,三个所述转动清扫轮(14)的直径大小不相同。

9.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,所述悬挂支撑架(3)侧表面上端固定连接有两对折形推动把手(24),每个所述折形推动把手(24)上均套装有橡胶圆筒(25)。

10.根据权利要求1所述的一种汽车保养维修用内饰清洁装置,其特征在于,每个所述多层筛网架(9)上表面均固定连接有竖直拉动把手(26)。
