专利号: 2019100684780
申请人: 吴晓苏
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

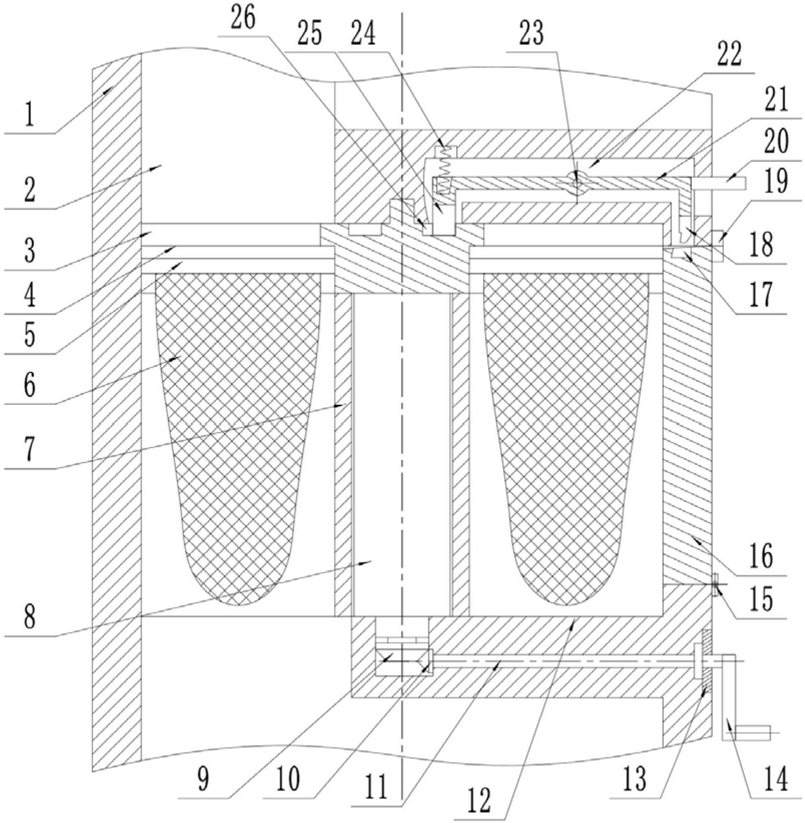

1.一种布袋快拆式除尘环保设备,包括除尘设备本体(1)和除尘风道(2),所述除尘设备本体(1)内部左侧设有除尘风道(2),其特征在于:还包括转盘(3)、卡槽(4)、布袋夹持装置(5)、布袋(6)、防护壳体(7)、转轴(8)、从动齿轮(9)、主动齿轮(10)、传动轴(11)、更换槽(12)、端盖(13)、摇柄(14)、合页(15)、盖门(16)和凹槽一(17)、锁紧头(18)、锁扣(19)、手柄(20)、连接臂(21)、内腔(22)、连接轴(23)、弹簧(24)、卡紧头(25)和凹槽二(26);

所述更换槽(12)位于除尘风道(2)右侧,所述更换槽(12)设在除尘设备本体(1)内部右侧;

所述转盘(3)上侧中央活动连接在更换槽(12)内部左上侧中,所述转盘(3)侧面中均匀设有四个卡槽(4);

所述卡槽(4)中均活动连接有布袋夹持装置(5);

所述防护壳体(7)为四个,所述防护壳体(7)分别位于对应的卡槽(4)下侧边缘处,所述防护壳体(7)顶部均固定连接在转盘(3)底面上;

所述布袋夹持装置(5)下侧均设有布袋(6);

所述转轴(8)顶部固定连接有转盘(3)底面中央,所述转轴(8)下侧轴端活动连接在更换槽(12)左下侧中,所述转轴(8)下侧轴端上固定连接有从动齿轮(9);

所述从动齿轮(9)与主动齿轮(10)相连接;

所述主动齿轮(10)活动连接在更换槽(12)左下侧中右下侧,所述主动齿轮(10)固定连接在传动轴(11)左端上;

所述传动轴(11)通过端盖(13)活动连接在更换槽(12)下侧孔中,所述传动轴(11)右侧轴端上固定连接有摇柄(14);

所述盖门(16)位于更换槽(12)右侧开口处中,所述盖门(16)右下侧通过合页(15)与更换槽(12)右侧开口处外部下侧相连接;

所述凹槽一(17)设在盖门(16)顶部中;

所述盖门(16)右上侧通过锁扣(19)与更换槽(12)右侧开口处外部上侧相连接;

所述内腔(22)设在更换槽(12)上侧内部;

所述连接臂(21)中央通过连接轴(23)活动连接在内腔(22)内部,所述连接臂(21)右下侧固定连接有锁紧头(18),所述连接臂(21)左下侧固定连接有卡紧头(25),所述连接臂(21)左上侧凹槽底面与所述内腔(22)左上侧凹槽顶面之间设有弹簧(24);

所述手柄(20)左端固定连接在连接臂(21)右上侧;

所述锁紧头(18)下侧与凹槽一(17)相连;

所述卡紧头(25)下侧与凹槽二(26)相连;

所述凹槽二(26)为四个,所述凹槽二(26)分别位于对应的卡槽(4)内侧中央,所述凹槽二(26)均设置在转盘(3)顶面中央四周中;

所述布袋夹持装置(5)具体包括框架体(51)、集尘入口(52)、卡环(53)、螺纹孔(54)、固定螺钉(55)和环体(56);

所述集尘入口(52)设在集尘入口(52)内部中央;

所述螺纹孔(54)为若干个,所述螺纹孔(54)分别均匀设在框架体(51)底面边缘处中;

所述布袋(6)上侧开口处固定连接在卡环(53)上;

所述卡环(53)通过固定螺钉(55)和环体(56)固定连接在框架体(51)下侧中,并使固定螺钉(55)与对应的螺纹孔(54)相连接。

2.根据权利要求1所述的一种布袋快拆式除尘环保设备,其特征在于:所述防护壳体(7)高度等于更换槽(12)的高度。

3.根据权利要求1所述的一种布袋快拆式除尘环保设备,其特征在于:所述从动齿轮(9)和主动齿轮(10)均为锥齿轮。

4.根据权利要求1所述的一种布袋快拆式除尘环保设备,其特征在于:所述盖门(16)为密封式盖门。

5.根据权利要求1所述的一种布袋快拆式除尘环保设备,其特征在于:所述卡环(53)由弹性材料制成。

6.根据权利要求1所述的一种布袋快拆式除尘环保设备,其特征在于:所述集尘入口(52)上侧中呈喇叭口形状。
