专利号: 201910071255X
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

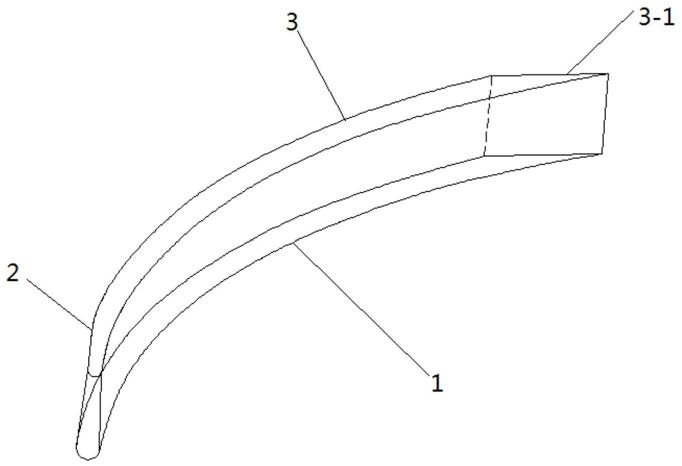

1.一种离心泵的导叶,其特征在于,包括导叶本体(1),所述导叶本体(1)包括依次连接的前缘段(2)、后缘段(3),所述前缘段(2)上表面的宽度小于下表面的宽度,所述前缘段(2)上表面头部的宽度小于尾部的宽度,且所述前缘段(2)上表面的两条边为曲线;所述后缘段(3)一端为出口切面(3-1),所述出口切面(3-1)上开设有至少一个凹槽(4)。

2.如权利要求1所述的一种离心泵的导叶,其特征在于,所述前缘段(2)包括进口段(2-

1)和过渡段(2-2),所述进口段(2-1)的上表面形状为半圆形,所述过渡段(2-2)上表面的两条边均为维托辛斯基曲线。

3.如权利要求2所述的一种离心泵的导叶,其特征在于,所述过渡段(2-2)任意高度h处的1/2厚度R′2为:R′2=2[(H-h)*R1]/H;           (1);

上式中,H为导叶本体的高度,R1为后缘段的1/2厚度。

4.如权利要求2所述的一种离心泵的导叶,其特征在于,所述进口段(2-1)上表面半径R2的范围为:0.25R1≤R2≤0.4R1。

5.如权利要求2所述的一种离心泵的导叶,其特征在于,所述过渡段(2-2)的长度L1与导叶骨线长度L的关系为:0.08L≤L1≤0.2L。

6.如权利要求1所述的一种离心泵的导叶,其特征在于,所述凹槽(4)形状为三棱锥形,所述凹槽(4)沿出口切面(3-1)的宽向设置。

7.如权利要求1所述的一种离心泵的导叶,其特征在于,所述凹槽(4)的数量为2-4个。

8.如权利要求7所述的一种离心泵的导叶,其特征在于,所述凹槽(4)的总长度为出口切面(3-1)宽度的0.6~0.7倍,所述凹槽(4)的宽度为0.15H~0.25H,所述凹槽(4)的底面为等腰三角形,且所述三角形相等的两个内角均为30°~60°。

9.如权利要求8所述的一种离心泵的导叶,其特征在于,所述凹槽(4)顶部至导叶本体(1)吸力面的距离与凹槽(4)底部至导叶本体(1)压力面的距离相等。
