1.一种Pt/金属碳化物/碳纳米材料催化剂，其特征在于，所述Pt/金属碳化物/碳纳米材料催化剂中Pt原子和金属碳化物分子均匀分布，且两者均匀分散在碳纳米材料的表面；

催化剂中Pt的质量分数为5％～30％，金属碳化物的质量分数为5％～15％，其余为碳纳米材料。

2.一种Pt/金属碳化物/碳纳米材料催化剂的制备方法，其特征在于，包括如下步骤：(1)将碳纳米材料加入到浓硫酸与浓硝酸的混酸溶液中，在40～80℃下超声1～3h，然后过滤洗涤，再加入去离子水进行超声分散得到碳源溶液；

(2)向步骤(1)所得到的碳源溶液中加入表面改性剂，超声分散均匀后进行抽滤洗涤，然后将沉淀物加入到去离子水中，再次超声分散得到前驱体材料溶液；

(3)向步骤(2)所得到的前驱体材料溶液中加入可溶于水的铂盐溶液，以及钨盐溶液或钼盐溶液中的一种，搅拌均匀，得到前驱体溶液；

(4)将步骤(3)所得到的前驱体溶液进行冷冻干燥，除去水分，得到粉体材料；

(5)将步骤(4)所得的粉体材料进行微波加热，在弱还原气氛下快速升温加热至900～

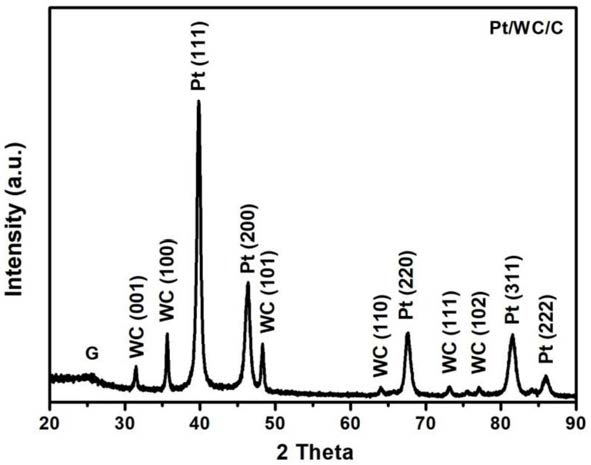

1200℃，恒温热处理1～3h后自然冷却，得到Pt/金属碳化物/碳纳米材料催化剂。

3.根据权利要求2所述的一种Pt/金属碳化物/碳纳米材料催化剂的制备方法，其特征在于，所述碳纳米材料包括碳黑、多壁碳纳米管。

4.根据权利要求2所述的一种Pt/金属碳化物/碳纳米材料催化剂的制备方法，其特征在于，所述铂盐溶液为0.1～0.5mol/L的H2PtCl6水溶液，钨盐溶液包括钨酸钠溶液、钨酸铵溶液；钼盐溶液包括钼酸钠溶液、钼酸铵溶液。

5.根据权利要求2所述的一种Pt/金属碳化物/碳纳米材料催化剂的制备方法，其特征在于，所述弱还原性气氛为N2与H2的混合气体或Ar与H2的混合气体，且混合气体中H2的体积百分含量＜10％。

6.根据权利要求2所述的一种Pt/金属碳化物/碳纳米材料催化剂的制备方法，其特征在于，所述粉体材料进行微波加热时，从室温以20～60℃/min的速率升温至900～1200℃。

7.根据权利要求2所述的一种Pt/金属碳化物/碳纳米材料催化剂的制备方法，其特征在于，所述混酸溶液中浓硫酸与浓硝酸溶液的体积比为3︰0.9～1.1。

8.根据权利要求2所述的一种Pt/金属碳化物/碳纳米材料催化剂的制备方法，其特征在于，所述表面改性剂为聚二烯基丙二甲基氯化铵质量分数为5％～15％的水溶液，即PDDA溶液，PDDA溶液与碳源溶液的质量比为1:1～1.2。
