1.一种不锈钢酸洗废液的处理方法，其特征在于，为以下步骤：

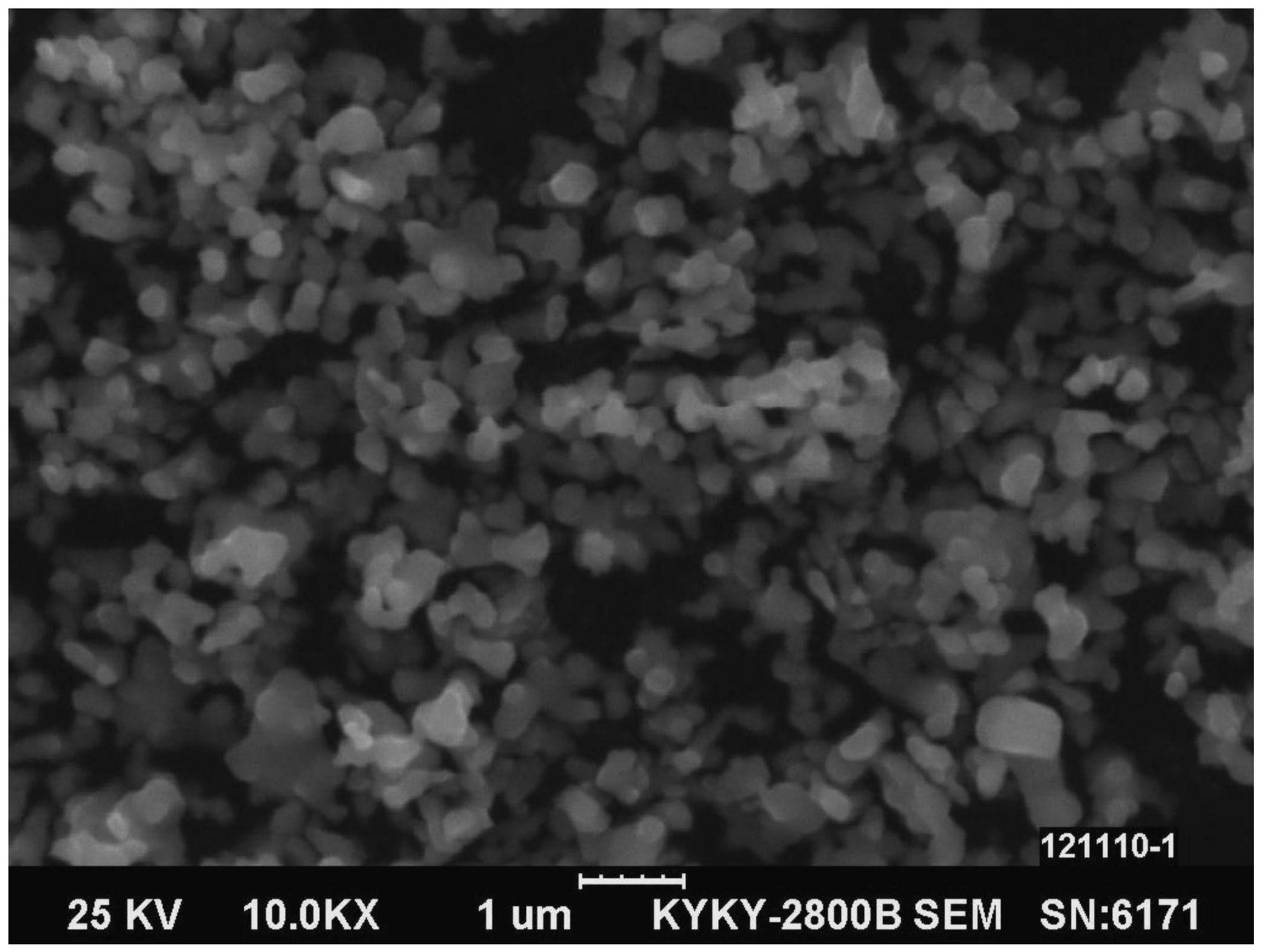

(1)将不锈钢酸洗废液混合均匀后，经过精密过滤，得到滤液和滤渣，滤液加入氧化钙，调节溶液的pH为2-2.5,得到悬浊液，然后加入磷酸溶液，维持过程的pH为2-2.5,反应温度为40-50℃，加完磷酸溶液后继续反应30-60min,然后过滤，得到第一滤液和第一滤渣，第一滤渣经过浆化洗涤，得到的洗涤后的第一滤渣加入纯水浆化后，加入磷酸溶液，使得浆化液的pH为1-1.5,同时升温至温度为90-95℃，反应至物料由黄色变为白色后停止反应，然后过滤洗涤，得到电池级磷酸铁；

(2)将步骤(1)得到的第一滤液继续加入氧化钙，使得溶液的pH为5-6.5,然后搅拌反应

30-45min，升温至温度为75-85℃，过滤，得到第二滤渣和第二滤液，得到的第二滤液加入高锰酸钾，反应30-60min，过滤得到二氧化锰沉淀和第三滤液，第三滤液继续加入氧化钙，并调节溶液的pH为9-9.5,在此pH下继续搅拌反应30-60min,然后过滤，得到第四滤渣和第四滤液，第四滤液加入硫酸，然后过滤，得到硫酸钙渣和第五滤液；

(3)将步骤(2)得到的第二滤渣经过浆化洗涤后，加入氢氧化钠焙烧，经过水洗后过滤，得到氟化钙渣和第六滤液，第六滤液浓缩结晶得到重铬酸钠，氟化钙渣加入硫酸，在温度为

40-55℃反应2-3h,然后过滤，得到硫酸钙渣和氟化氢溶液，将氟化氢溶液与第五滤液混合得到再生酸洗液；

(4)将步骤(2)得到的第四滤渣加入硫酸溶解，得到的滤液经过P204萃取剂萃取，得到的萃余液经过浓缩结晶得到硫酸镍晶体。

2.根据权利要求1所述的一种不锈钢酸洗废液的处理方法，其特征在于：所述步骤(1)精密过滤采用陶瓷膜过滤，陶瓷膜的过滤孔径为20-50nm,陶瓷膜材质为氧化锆或刚玉材质，加入的磷酸溶液浓度为2-4mol/L，磷酸与滤液中铁的摩尔比为1.02-1.05:1,加入磷酸溶液的时间为30-60min，第一滤渣在浆化洗涤时洗涤至洗涤水的电导率为30-50μS/cm，第一滤渣加入纯水浆化时，固液比为1:3-4。

3.根据权利要求1所述的一种不锈钢酸洗废液的处理方法，其特征在于：所述步骤(2)中加入高锰酸钾的摩尔数为第二滤液中锰的摩尔数之比为2:3，第四滤液中的钙与硫酸的摩尔比为1:1.01-1.02，加完硫酸后继续反应15-30min,反应温度为35-50℃。

4.根据权利要求1所述的一种不锈钢酸洗废液的处理方法，其特征在于：所述步骤(3)中第二滤渣的铬与加入的氢氧化钠的摩尔比为1:1.05-1.1，加入氢氧化钠焙烧时的焙烧温度为450-650℃，焙烧时间为2-4h，焙烧渣水洗前需要磨细，磨细至焙烧料全部过200目筛，水洗时固液比为1:3-4,洗水温度为85-95℃。

5.根据权利要求1所述的一种不锈钢酸洗废液的处理方法，其特征在于：所述步骤(3)中氟化钙渣中的氟化钙与加入的硫酸的摩尔数之比为1:0.55-0.75，氟化氢溶液与第五滤液混合后，再加入缓腐蚀剂，得到再生酸洗液。

6.根据权利要求1所述的一种不锈钢酸洗废液的处理方法，其特征在于：所述步骤(4)中萃取过程经过5-7级。
