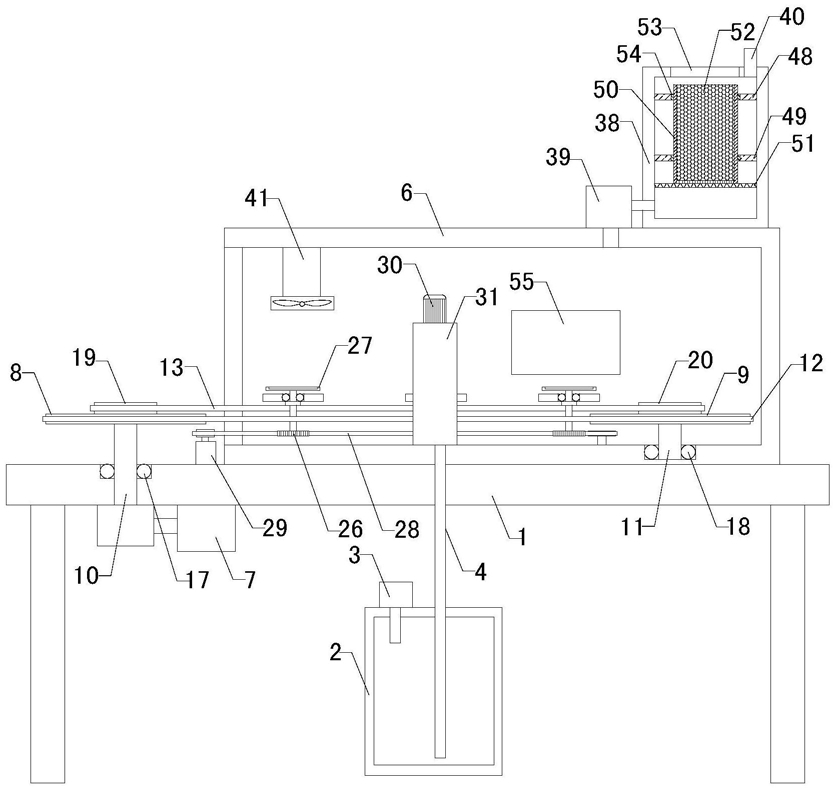

1.一种离心泵泵壳加工用喷涂装置，包括工作台(1)、涂料箱(2)、增压泵(3)和喷管(4)，增压泵(3)的输入端与涂料箱(2)连通，喷管(4)的一端与涂料箱(2)连通，喷管(4)的另一端设置有喷枪(5)；其特征在于，还包括“U”型箱(6)、驱动电机(7)、左转盘(8)、右转盘(9)、左转轴(10)、右转轴(11)、第一传送链条(12)和第二传送链条(13)，所述“U”型箱(6)安装于工作台(1)的顶端，并在“U”型箱(6)内部的前半区域和后半区域分别设置有喷涂室(14)和烘干室(15)，“U”型箱(6)内部的右端设置有过渡室(16)，所述喷涂室(14)和烘干室(15)的右端均与过渡室(16)相通，“U”型箱(6)左端的前侧和后侧分别设置有导入口和导出口，所述导入口和导出口分别于喷涂室(14)和烘干室(15)相通，所述驱动电机(7)安装于工作台(1)的底端左侧，工作台(1)的左端设置有上下贯通的第一安装通孔，并在第一安装通孔内固定安装有第一滚珠轴承(17)，所述左转轴(10)的底端自工作台(1)的顶端穿过第一滚珠轴承(17)至工作台(1)的下方并与驱动电机(7)的顶部输出端传动连接，左转轴(10)的顶端与左转盘(8)的底端中部固定连接，所述过渡室(16)的内顶壁上设置有安装槽，并在安装槽内固定安装有第二滚珠轴承(18)，所述右转轴(11)的底端插入至第二滚珠轴承(18)内部，右转轴(11)的顶端与右转盘(9)的底端中部固定连接，所述左转盘(8)和右转盘(9)的外侧均设置有齿状结构，所述第一传送链条(12)的两端分别套设于左转盘(8)和右转盘(9)的齿状结构上，左转盘(8)和右转盘(9)的顶端中部分别设置有左齿轮(19)和右齿轮(20)，所述第二传送链条(13)的两端分别套设于左齿轮(19)和右齿轮(20)上，第一传送链条(12)和第二传送链条(13)顶端均匀设置有多组输送装置，所述多组输送装置均包括输送板(21)、连接轴(22)、外支柱(23)和内支柱(24)，外支柱(23)和内支柱(24)的底端分别与第一传送链条(12)和第二传送链条(13)的顶端固定连接，外支柱(23)和内支柱(24)的顶端分别与输送板(21)底端的外侧和内侧可转动连接，所述输送板(21)的中部设置有上下贯通的第二安装通孔，并在第二安装通孔内固定安装有第三滚珠轴承(25)，所述连接轴(22)的底端自输送板(21)的顶端穿过第三滚珠轴承(25)至输送板(21)的下方，并在连接轴(22)的底端设置有下齿轮(26)，连接轴(22)的顶端设置有放置板(27)，所述喷涂室(14)、过渡室(16)和烘干室(15)的内底壁上设置有旋转齿条(28)以及驱动旋转齿条(28)进行传送的驱动装置(29)，旋转齿条(28)与位于“U”型箱(6)内的下齿轮(26)均啮合；所述喷涂室(14)内设置有喷漆装置，所述喷漆装置包括减速电机(30)、立柱(31)和往复丝杠(32)，所述立柱(31)的底端与喷涂室(14)的内底壁固定连接，并且立柱(31)位于第一传送链条(12)的前方，并在立柱(31)的后端设置有条形槽(33)，所述条形槽(33)内设置有安装块(34)，条形槽(33)的内底壁上设置有第二安装槽，并在第二安装槽内固定安装有第四滚珠轴承(35)，立柱(31)的顶端设置有与条形槽(33)相通的第三安装通孔，并在第三安装通孔内固定安装有第五滚珠轴承(36)，所述减速电机(30)安装于立柱(31)的顶端，所述往复丝杠(32)的底端自条形槽(33)内插入至第四滚珠轴承(35)内部，往复丝杠(32)的顶端自条形槽(33)内穿过第五滚珠轴承(36)并与减速电机(30)的底部输出端传动连接，并在往复丝杠(32)的外侧设置有与其相配合的套管(37)，所述安装块(34)的中部设置有上下贯通的固定通孔，所述套管(37)的底端自安装块(34)的顶端穿过固定通孔至安装块(34)的下方，并且套管(37)与安装块(34)固定连接，所述喷枪(5)安装于安装块(34)的后端，喷枪(5)的输出端朝向后方且位于第一传送链条(12)的前侧，所述烘干室(15)的内顶壁上设置有烘干装置；还包括处理箱(38)和负压风机(39)，所述处理箱(38)安装于“U”型箱(6)的顶端，并在处理箱(38)的内部设置有工作腔，所述工作腔内设置有吸附装置，处理箱(38)的顶端设置有排气管(40)，所述负压风机(39)的输入端自“U”型箱(6)的顶端伸入至过渡室(16)内，负压风机(39)的输出端与处理箱(38)连通。

2.如权利要求1所述的一种离心泵泵壳加工用喷涂装置，其特征在于，所述驱动电机(7)为步进电机，驱动电机(7)每启动一次带动输送板(21)移动一个工位的距离，所述每相邻两组输送板(21)之间的距离均为一个工位的距离。

3.如权利要求2所述的一种离心泵泵壳加工用喷涂装置，其特征在于，还包括除尘风机(41)，所述除尘风机(41)安装于喷涂室(14)的内顶壁上且位于第一传送链条(12)和第二传送链条(13)的正上方，除尘风机(41)位于喷涂装置的左侧并且除尘风机(41)与喷涂装置之间的距离为一个工位。

4.如权利要求3所述的一种离心泵泵壳加工用喷涂装置，其特征在于，所述旋转齿条(28)的旋转方向与第一传送链条(12)的旋转方向相反。

5.如权利要求4所述的一种离心泵泵壳加工用喷涂装置，其特征在于，所述烘干装置包括烘干风机(42)、烘干风罩(43)、四组螺纹管(44)和四组螺纹杆(45)，所述“U”型箱(6)的顶壁上设置有四组第四安装通孔，所述四组第四安装通孔均与烘干室(15)相通，并在四组第四安装通孔内均固定安装有第六滚珠轴承(46)，所述四组螺纹管(44)的底端自“U”型箱(6)的顶端分别穿过四组第六滚珠轴承(46)伸入至烘干室(15)内，所述四组螺纹杆(45)的底端分别与烘干风罩(43)顶端的左前侧、右前侧、左后侧和右后侧连接，四组螺纹杆(45)的顶端分别插入并螺装至四组螺纹管(44)的底端内部，所述烘干风罩(43)为“U”型结构，烘干风罩(43)架设在第一传送链条(12)和第二传送链条(13)的上方，并在烘干风罩(43)的顶壁、前侧壁和后侧壁内均设置有相通的空腔，烘干风罩(43)顶壁的底端、前侧壁的后端和后侧壁的前端均设置有与空腔相通的条形孔(47)，所述烘干风机(42)的输出端自烘干风罩(43)的顶端伸入至空腔内。

6.如权利要求5所述的一种离心泵泵壳加工用喷涂装置，其特征在于，所述吸附装置包括上固定板(48)、下固定板(49)、放置筒(50)和支撑网，所述上固定板(48)、下固定板(49)和支撑网(51)均横向安装于工作腔内，并且下固定板(49)位于上固定板(48)和支撑网(51)之间，上固定板(48)和下固定板(49)的中部分别设置有上下贯通的上圆孔和下圆孔，所述放置筒(50)的底端自上固定板(48)的顶端依次穿过上圆孔和下圆孔至下固定板(49)的下方并与支撑网(51)的顶端接触，并在放置筒(50)的内部装有活性炭颗粒(52)，处理箱(38)的顶端设置有取放口，所述取放口位于放置筒(50)的正上方，并在取放口处设置有盖板(53)。

7.如权利要求6所述的一种离心泵泵壳加工用喷涂装置，其特征在于，所述上圆孔和下圆孔内分别设置有上密封圈(54)和下密封圈，所述上密封圈(54)和下密封圈的内侧分别与放置筒(50)外侧的顶部和底部贴紧。

8.如权利要求7所述的一种离心泵泵壳加工用喷涂装置，其特征在于，所述“U”型箱(6)的前端设置有与喷涂室(14)相通的观察孔，所述观察孔位于喷漆装置右侧且与喷漆装置相聚一个工位的距离，并在观察孔内设置有透明挡板(55)。
